全景工廠
行業(yè)案例
CASE
行業(yè)/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產(chǎn)周期: 2~7天
產(chǎn)品尺寸: 18cm*18cm*35cm
后處理: 噴油
案例介紹
核心適配：桌面級 FDM / 光固化打印機(jī)均可完美制作，全程圍繞尖口花瓶核心特征優(yōu)化—— 收口尖頂無塌陷、瓶身曲面順滑無層紋、底部穩(wěn)固不傾倒，兼顧手板展示性與打印便捷性，結(jié)構(gòu)做一體化無拼接設(shè)計(jì)，支撐少、后處理簡單，新手也能一次成型，還可靈活做紋理、漸變、透光效果，適配單件打樣與小批量復(fù)刻。
一、尖口花瓶手板核心設(shè)計(jì)規(guī)范
關(guān)鍵結(jié)構(gòu)工藝優(yōu)化
所有設(shè)計(jì)均圍繞尖口花瓶的打印難點(diǎn)優(yōu)化，解決尖口塌陷、瓶身層紋、底部傾倒、曲面畸變四大核心問題，同時強(qiáng)化花瓶顏值特征，設(shè)計(jì)完成后可直接導(dǎo)入切片軟件，無需二次修改。
尖口部位（核心難點(diǎn)，重中之重，杜絕塌陷 / 開裂）尖口是花瓶的靈魂，也是打印最易失敗的部位，設(shè)計(jì)必須做到「漸變收窄 + 壁厚過渡 + 微圓弧收尾」：從瓶身上部到尖口，口徑逐步收窄，收窄坡度控制在 15°~20°，無陡直懸空；尖口最頂端做R1~R2 微圓弧倒角，替代鋒利尖角，既避免打印時熱堆積塌陷，又讓尖口更精致，還能防止后期磕碰破損；尖口部位壁厚統(tǒng)一1.8~2mm，比瓶身壁厚稍薄，保證打印時耗材逐層精準(zhǔn)堆疊，不堆積、不偏移。

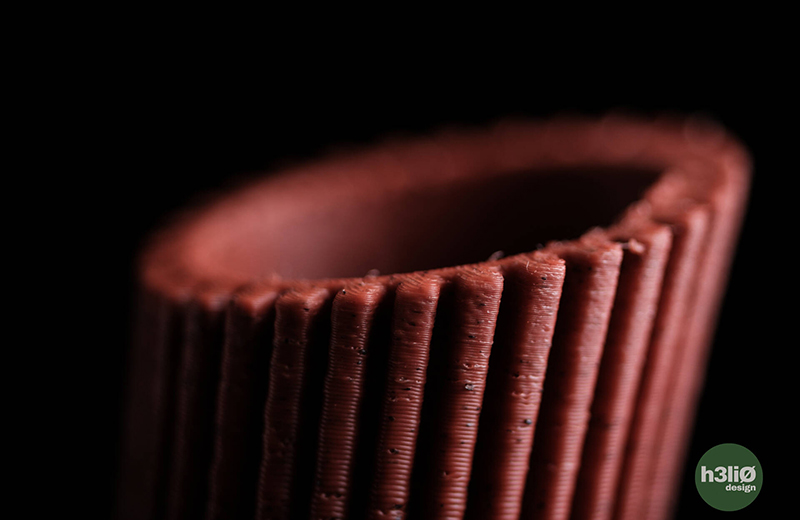

瓶身主體（顏值核心，曲面順滑，無層紋 / 畸變）瓶身做均勻曲面回轉(zhuǎn)結(jié)構(gòu)，壁厚統(tǒng)一2~2.5mm（桌面機(jī)黃金壁厚），過薄會導(dǎo)致瓶身發(fā)軟、透光不均，過厚會增加打印耗時、出現(xiàn)層紋堆積；瓶身無任何凸起、凹槽等復(fù)雜特征，全程順滑曲面，豎直擺放打印時無懸空、無遮擋，無需額外支撐，僅在尖口底部需少量點(diǎn)狀支撐；瓶身可加極簡裝飾紋理（如豎向細(xì)紋、啞光磨砂紋），紋路高度≤0.8mm、寬度≥2mm，打印無毛刺、易脫模，還能提升手板質(zhì)感。
底部底座（穩(wěn)固核心，防傾倒 / 防翹邊，必做優(yōu)化）底座做圓形加厚款，直徑比瓶身最大處寬 5~8mm，厚度≥8mm，保證花瓶擺放平穩(wěn)、無傾倒；底座邊緣做R5 大圓角過渡，既貼合花瓶圓潤美學(xué)，又能徹底規(guī)避 FDM 打印的底座翹邊問題；底座內(nèi)部填充選網(wǎng)格模式，密度 25% 即可，無需實(shí)心打印，兼顧重量與剛性；底座底部加 3 圈環(huán)形防滑凸紋（高 1mm、寬 2mm），擺放不打滑、不移位，手板展示更穩(wěn)定。通用優(yōu)化要求：所有部位無超大平面、無陡直懸空、無應(yīng)力集中的銳角；整體豎直擺放打印，尖口朝上、底座朝下，僅尖口底部需少量支撐，其余部位零支撐；瓶身內(nèi)壁做順滑弧面，無臺階、無棱角，打印后無需大量打磨。
個性化設(shè)計(jì)拓展
不用改動核心結(jié)構(gòu)，僅做簡易調(diào)整就能做出不同風(fēng)格的尖口花瓶手板，適配不同展示需求，落地性極強(qiáng)：

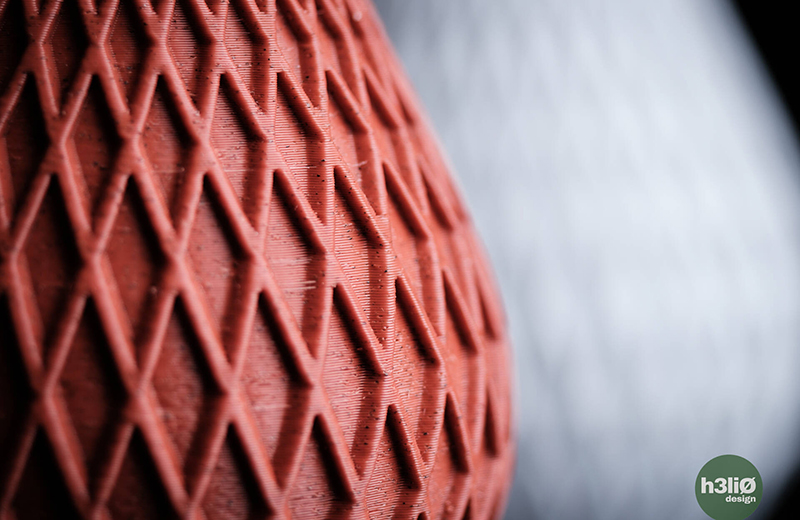

風(fēng)格調(diào)整：簡約款保留純曲面無紋理，主打線條美感；復(fù)古款加豎向細(xì)紋、波浪紋；輕奢款做漸變壁厚，瓶身下半部稍厚、上半部稍薄，提升通透感；
透光調(diào)整：增大瓶身曲面通透區(qū)域，適配透明耗材打印，內(nèi)部可加啞光涂層，透光時呈現(xiàn)柔和漸變效果；
拆分設(shè)計(jì)：若打印機(jī)成型高度不足，可將瓶身與底座拆分打印，拼接處預(yù)留 0.2mm 貼合余量，后期用專用膠水粘接，粘接后無縫隙、無痕跡。
二、材料選型 + 配色方案
兩款主流桌面打印機(jī)分開推薦，均選最易采購、打印容錯率最高的耗材，配色貼合尖口花瓶的美學(xué)特征，打印后無需復(fù)雜上色也能出高級感，新手直接照搬即可。
FDM 打印機(jī)
優(yōu)先選PLA/PLA + 耗材，是尖口花瓶手板的最優(yōu)解：打印難度極低，熱床 50~60℃即可成型，打印溫度 190~210℃，無翹邊、無拉絲，成型速度快，韌性足夠，花瓶擺放無發(fā)軟、變形，完全滿足手板展示需求；色彩豐富、質(zhì)感細(xì)膩，完美適配花瓶的顏值要求，且耗材價(jià)格低，適合新手試做、多款式打印。
進(jìn)階可選PETG 耗材，韌性遠(yuǎn)超 PLA，抗摔、不易碎，表面自帶細(xì)膩光澤，適配需要輕微搬運(yùn)、展示的手板，打印溫度 220~240℃，熱床 60~70℃，做好通風(fēng)即可，成型后瓶身曲面更通透，質(zhì)感優(yōu)于 PLA。
專屬配色方案（直接套用，高級感拉滿，3 種風(fēng)格任選）
極簡純色風(fēng)（主推）：通體奶白色 / 米白色 / 淺灰色，瓶身無雜色，主打曲面線條美感，打印后無需上色，直接做拋光處理，高級感十足，適配所有展示場景；
漸變透光風(fēng)：瓶身用透明冰藍(lán) / 透明煙紫 PLA，尖口用同色系啞光耗材，透光時瓶身呈現(xiàn)漸變通透效果，尖口質(zhì)感沉穩(wěn)，層次感極強(qiáng)；
復(fù)古紋理風(fēng)：瓶身用焦糖色 / 深咖色，搭配豎向細(xì)紋設(shè)計(jì)，打印后紋理清晰，呈現(xiàn)復(fù)古陶瓷質(zhì)感，無需額外上色，直接打磨即可。
光固化打印機(jī)
選標(biāo)準(zhǔn)白色光敏樹脂 / 高透光敏樹脂即可，無需高端耗材：標(biāo)準(zhǔn)白色樹脂成型精度極高，瓶身曲面、尖口過渡無層紋，表面粗糙度遠(yuǎn)優(yōu)于 FDM，適合做精致展示級手板；高透光敏樹脂成型后通透度極高，適配透光款花瓶，內(nèi)部涂淺黃 / 淺粉漆，透光時呈現(xiàn)柔和柔光效果，顏值翻倍。
配色建議：優(yōu)先用白色 / 高透樹脂通體打印，后期用丙烯顏料做極簡上色，僅在尖口、底座邊緣薄涂淺金色 / 淺灰色，提升精致度；也可做雙色漸變，瓶身下半部涂淺灰、上半部涂透明漆，適配輕奢展示需求；光固化件上色后噴一層消光清漆，防止掉色、沾灰，長期展示無損耗。
三、分機(jī)型打印參數(shù)
FDM 打印機(jī)
核心遵循「適中層厚、均勻填充、防翹邊優(yōu)先、曲面順滑優(yōu)先」，兼顧顏值與速度，全程干式打印，無需加冷卻液，僅需做好冷卻即可，完美適配瓶身曲面與尖口精細(xì)成型：
層厚：0.15mm（兼顧效率與表面精度，瓶身曲面無明顯層紋），追求極致高光潔度可降至 0.1mm，打印時間增加約 20%，尖口、曲面細(xì)節(jié)更順滑；
填充密度：底座 30%（保證擺放穩(wěn)固）、瓶身 + 尖口 20%~25%（輕量化，不影響剛性與通透感），填充模式選網(wǎng)格填充，受力均勻、打印速度快；
打印速度：瓶身外壁 35~45mm/s（保證曲面順滑無毛刺）、內(nèi)壁 + 填充 60~70mm/s，尖口部位降至 25~35mm/s，避免精細(xì)部位變形、堆積；
外壁層數(shù)：4 層，確保瓶身側(cè)壁無透光不均、無開裂，結(jié)構(gòu)剛性達(dá)標(biāo)，同時保證曲面順滑；
輔助參數(shù)：開啟回抽（回抽距離 5~6mm、速度 50mm/s），杜絕噴嘴拉絲，避免尖口、曲面粘屑；添加 3 圈裙邊，增強(qiáng)底座與熱床附著力，徹底防翹邊；冷卻風(fēng)扇全程 70% 轉(zhuǎn)速開啟，層間冷卻充分，瓶身無變形、無層紋堆積；支撐僅在尖口底部加少量點(diǎn)狀支撐，支撐密度 8%，易剝離無殘留，其余部位零支撐。
光固化打印機(jī)
參數(shù)主打高精度、零層紋、曲面順滑，成型后瓶身如鏡面，尖口過渡無毛刺、無塌陷，無需大量打磨，直接進(jìn)入后處理環(huán)節(jié)，完美適配展示級手板需求：
層厚：0.05~0.08mm，成型精度拉滿，瓶身曲面、尖口細(xì)節(jié)零層紋，質(zhì)感絕佳，透光款瓶身通透度均勻無雜質(zhì)；
曝光時間：常規(guī)樹脂 6~8s / 層，高透樹脂 8~10s / 層，底部前 5 層曝光時間增至 20~30s，提升首層附著力，避免脫模失?。?/p>
支撐設(shè)置：僅在尖口底部、底座邊緣加少量點(diǎn)狀支撐，支撐直徑 1.0~1.2mm，支撐密度 6%，成型后用尖嘴鉗輕輕剝離，無殘留痕跡，其余部位全程零支撐；
擺放要求：底座朝下、尖口朝上豎直擺放，瓶身曲面朝外側(cè)，保證成型質(zhì)量與脫模便捷性，打印完成后靜置 10 分鐘再脫模，避免高溫變形。
四、后處理 + 顏值美化
3D 打印后的尖口花瓶為毛坯件，無需專業(yè)工具，僅用基礎(chǔ)打磨、拋光耗材，就能完成從毛坯到成品的蛻變，步驟由簡到繁，按需組合操作，兼顧效率與精致度，新手輕松上手，做完即可直接用于展示。
基礎(chǔ)必做處理
冷卻脫模：FDM 件打印完成后冷卻 20 分鐘，光固化件清洗后紫外固化 10 分鐘，再從平臺取下，避免高溫脫模導(dǎo)致變形、開裂；尖口部位脆弱，脫模時輕拿輕放，避免磕碰；
殘料清理：用尖嘴鉗剪掉底座裙邊、噴嘴拉絲殘留，用美工刀輕輕刮除表面細(xì)小毛刺，重點(diǎn)清理尖口邊緣、底座防滑紋縫隙，力度輕柔，避免劃傷瓶身曲面；支撐殘留用砂紙輕磨，做到無凸起、無痕跡；
打磨拋光：用 400 目砂紙粗磨瓶身輕微層紋、臺階，再用 800 目、1200 目砂紙精細(xì)拋光，尖口、曲面處用砂紙纏繞棉簽打磨，保證順滑無粗糙感；FDM 件拋光后可噴一層啞光清漆，提升表面細(xì)膩度；光固化件可直接用拋光膏拋光，達(dá)到鏡面效果，無需反復(fù)打磨。
顏值核心美化
這是尖口花瓶手板的關(guān)鍵步驟，簡單操作即可讓毛坯件變身精致展示品，按步驟操作，顏值直接拉滿，適配所有展示需求，無需專業(yè)上色技巧：
高光 / 啞光優(yōu)化（核心）：追求鏡面高光效果，用拋光膏配合棉布手工拋光瓶身曲面，拋光后用酒精擦拭干凈，表面如鏡面般通透；追求啞光高級感，用磨砂砂紙輕磨瓶身，做出均勻細(xì)膩的磨砂紋理，尖口部位保留高光，形成明暗對比；
配色點(diǎn)綴（極簡高級）：純色款花瓶僅在尖口、底座邊緣用金色 / 銀色描邊筆輕描一圈，無需大面積上色，極簡點(diǎn)綴即可提升精致度；透光款花瓶在瓶身內(nèi)壁薄涂一層淺黃 / 淺粉漆，透光時呈現(xiàn)柔和漸變?nèi)峁?，氛圍感翻倍?/p>
細(xì)節(jié)防護(hù)（長期展示）：成品花瓶表面粘貼 PE 保護(hù)膜，避免轉(zhuǎn)運(yùn)、展示時劃傷；底座底部粘貼防滑硅膠墊，擺放更穩(wěn)定，還能防止劃傷展示臺面；光固化件噴一層防塵清漆，避免長期擺放沾灰、變色。
進(jìn)階加固與優(yōu)化
結(jié)構(gòu)加固：拆分打印的花瓶，用亞克力專用膠水 / UV 膠粘接，粘接處對齊后按壓 1 分鐘，固化后無縫隙、無松動；尖口部位可涂一層透明加固膠，提升抗磕碰能力；
紋理強(qiáng)化：瓶身的豎向細(xì)紋、波浪紋，用描邊筆輕涂同色系深漆，強(qiáng)化紋理立體感，讓花瓶更有層次感；
展示適配：給花瓶搭配透明亞克力展示底座，提升展示檔次，適配展會、樣品陳列等高端場景。
五、手板驗(yàn)收標(biāo)準(zhǔn)
打印 + 后處理完成后，按以下標(biāo)準(zhǔn)現(xiàn)場判定即可，無需專業(yè)儀器，滿足所有要求即為合格，可直接用于展示，任一要求不達(dá)標(biāo)可針對性返工：
結(jié)構(gòu)：整體無斷裂、變形、發(fā)軟，底座擺放平穩(wěn)無傾倒，尖口無塌陷、無開裂，瓶身曲面順滑無畸變，承重后無明顯形變；
外觀：表面無明顯層紋、拉絲、毛刺，拋光后瓶身曲面順滑，尖口過渡自然，上色后無色差、無流掛，紋理清晰規(guī)整；
尺寸：整體高度、瓶身直徑、尖口口徑誤差≤±1mm，核心特征還原度 100%，無缺料、成型不全；
效果：透光款通透均勻，啞光款質(zhì)感細(xì)膩，擺放穩(wěn)定無移位，整體美學(xué)比例協(xié)調(diào)，滿足手板展示的顏值與精度要求。
