行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 2cm*2cm*8cm
后處理: 噴油
案例介紹

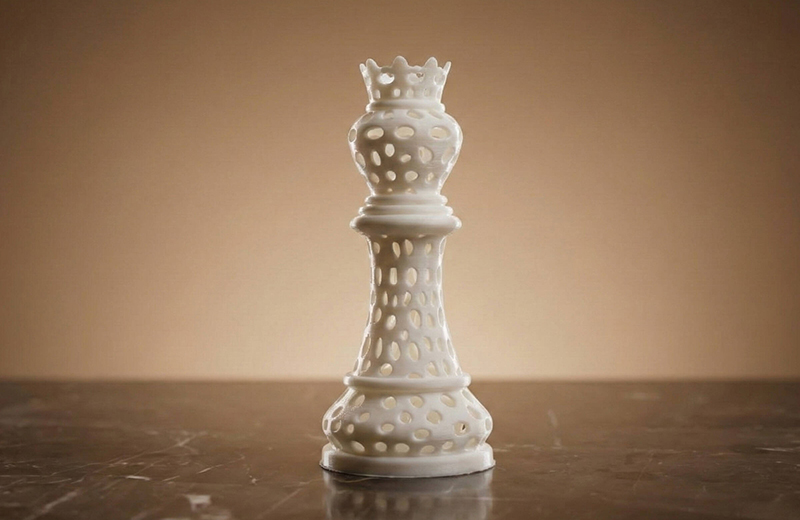

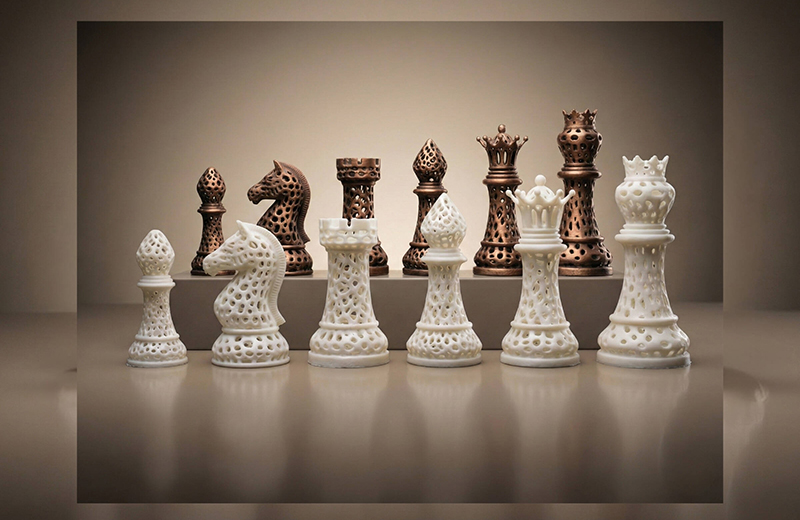

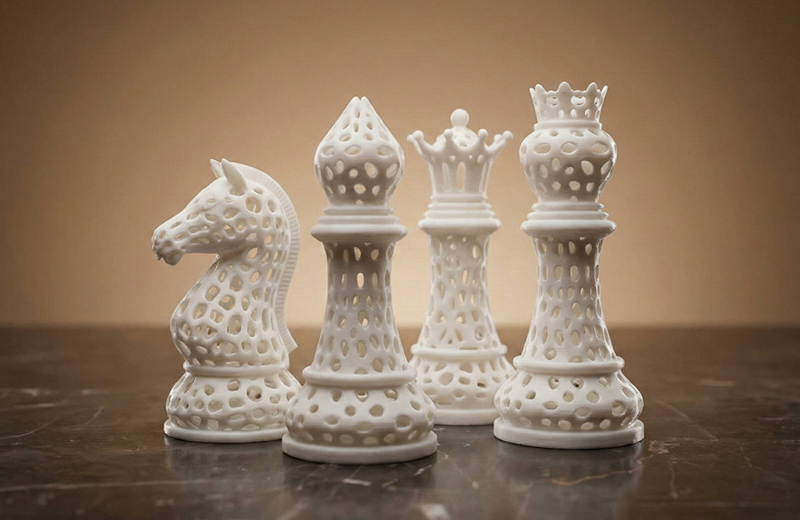

3D打印國際象棋手板的核心目標是快速驗證設計外觀、裝配合理性、握持手感，同時兼顧成本與展示效果。根據手板用途（設計驗證、展示樣品、功能測試），需針對性選擇工藝、材料、參數，以下是覆蓋從建模到后處理的完整流程。
一、手板用途與工藝材料匹配
不同用途的手板，工藝和材料的選擇直接決定最終效果，需精準對應需求：
設計驗證手板（快速改樣）
首選工藝：FDM（熔融沉積成型）
推薦材料：PLA（成本最低、打印速度最快、無氣味）、PLA+（韌性更好，不易斷裂）
核心優勢：打印周期短（一套棋子 + 棋盤 12-24 小時）、材料成本低、支持快速修改模型迭代、無需復雜后處理
適用場景：驗證棋子比例、棋盤格子尺寸、棋子與棋盤的適配性
精細展示手板（展會 / 客戶樣品）
首選工藝：SLA（光固化成型）/LCD（液晶顯示屏固化）
推薦材料：高韌性光敏樹脂、透明樹脂（可做特殊效果棋子）、類 ABS 樹脂（強度高）
核心優勢：精度高（層厚 0.025-0.1mm）、表面光潔度好（幾乎無層紋）、細節還原度高（能精準打印國王冠冕、皇后裙邊等復雜紋理）
適用場景：客戶展示、展會樣品、高端手板模型
功能測試手板（耐摔 / 耐磨）
首選工藝：SLS（選擇性激光燒結）
推薦材料：尼龍 12（PA12）、尼龍玻纖（PA12+GF）
核心優勢：無需支撐、韌性強、耐摔耐磨、表面有磨砂質感、棋子重量適中握持手感好
適用場景：測試棋子反復擺放的耐磨性、跌落可靠性
收藏級金屬手板（高端定制）
首選工藝：SLM（選擇性激光熔化）
推薦材料：316 不銹鋼（防銹）、黃銅（復古質感）、鈦合金（輕量化）
核心優勢：金屬質感強、硬度高、收藏價值高
缺點：成本極高（一套棋子成本數千元）、打印周期長（3-5 天）、后處理復雜（需打磨拋光）
二、國際象棋模型建模 / 選型關鍵要點
國際象棋棋子（國王、皇后、車、象、馬、兵）造型差異大，棋盤需精準匹配格子尺寸（標準國際象棋棋盤格子為 55×55mm），建模時需注意以下細節：
模型來源選擇
快速入手：從 Thingiverse、MyMiniFactory、MakerWorld 等 3D 模型平臺下載免費 STL 文件，優先選擇 “免支撐” 或 “少支撐” 的模型（如 Staunton 經典款，最符合國際象棋標準造型）。
自定義建模：用 Fusion 360（適合工業設計）、Rhino（適合曲面造型）、Blender（免費開源，適合藝術化造型）建模，需遵循國際象棋棋子尺寸標準：
國王高度：95-100mm（手板可按比例縮放，建議縮至 80mm，方便打?。?/p>
棋子底部直徑：約為高度的 1/3（保證穩定性，不易傾倒）
棋盤尺寸：8×8 格子，外框預留 10-20mm 邊框，厚度≥5mm（防止翹曲）
結構優化（避免打印失?。?/strong>
棋子底部：做0.5mm 倒角（避免尖銳邊緣打印時崩邊），預留0.1-0.2mm 間隙（防止棋子與棋盤格子卡滯）；可在棋子內部設計配重腔（后續灌入樹脂或鋼珠，提升穩定性，避免頭重腳輕）。
棋盤設計：采用模塊化拼接（如分成 4 塊 2×2 格子的小板，避免大尺寸棋盤打印時翹曲），拼接處預留0.2mm 裝配公差；棋盤背面加加強筋（提升結構強度，防止變形）。
支撐優化：FDM 打印時，棋子的懸垂結構（如馬的腿部、皇后的裙邊）角度＞45° 時需加支撐，支撐密度設為 15-20%；SLA 打印時，將棋子傾斜 30-45° 擺放，減少支撐與模型的接觸面積，降低后處理難度。
模型切片參數設置（分工藝細化）
FDM 工藝參數（PLA 材料）
層高：0.15mm（平衡精度與速度，追求細節可設 0.1mm）
壁厚：1.2-1.6mm（建議 4 層壁厚，保證強度）
填充率：30-50%（設計驗證手板 30% 足夠，功能測試手板可設 50%）
打印溫度：200-210℃（PLA）、210-220℃（PLA+）
熱床溫度：50-60℃（防止底部翹邊）
打印速度：外壁 30-40mm/s（保證表面光滑）、內壁 / 填充 60-80mm/s（提升效率）
冷卻風扇：全程 100% 開啟（PLA 冷卻越快，層間粘結越好，不易變形）
SLA/LCD 工藝參數（光敏樹脂）
層高：0.05-0.1mm（展示手板選 0.05mm，追求效率選 0.1mm）
曝光時間：底座曝光時間 60-80s（增強附著力，防止脫落）、正常層曝光時間 8-12s（根據樹脂品牌調整）
抬升高度：5-10mm（保證樹脂充分回流）
擺放角度：棋子傾斜 30-45°，減少支撐數量
SLS 工藝參數（尼龍 12）
層厚：0.1-0.15mm
激光功率：15-20W
預熱溫度：接近尼龍熔點（約 170℃）
填充率：100%（SLS 為粉末燒結，無需額外填充）
三、打印過程關鍵操作
平臺校準FDM 打印機需嚴格校準平臺水平（通過調平螺絲或自動調平功能），平臺不水平會導致棋子底部厚薄不均；SLA 打印機需清潔樹脂槽底部離型膜，避免灰塵影響打印精度。
材料預處理PLA 材料無需干燥，開封后可直接使用；光敏樹脂使用前需搖勻（防止顏料沉淀），開封后密封保存，避免受潮；尼龍粉末需提前干燥（溫度 80℃，時間 2 小時），防止粉末結塊。
打印監控前 2-3 層打印時需密切觀察，F(xiàn)DM 打印若出現拉絲，可適當降低打印溫度或提高冷卻風扇轉速；SLA 打印若出現層分離，需增加曝光時間或檢查平臺附著力。
四、后處理工藝
后處理的核心是去除支撐、修復缺陷、提升表面光潔度，不同工藝的后處理流程差異較大：
FDM 手板后處理
去除支撐：用斜口鉗剪斷支撐，再用美工刀修整支撐殘留痕跡，注意不要劃傷模型表面。
打磨拋光：用 80 目砂紙粗磨去除層紋，再用 240 目、400 目、800 目砂紙依次細磨，最后用 1000 目以上砂紙拋光；若追求鏡面效果，可涂抹 PLA 專用拋光膏，用棉布擦拭。
補土噴漆：對于層紋較明顯的區域，可涂抹原子灰補土，打磨平整后噴漆；建議選擇啞光漆或金屬漆，提升質感。
配重處理：在棋子底部配重腔灌入環氧樹脂 + 鋼珠，固化后用砂紙打磨底部平整。
SLA/LCD 手板后處理
去除支撐：用清水或酒精浸泡模型 5-10 分鐘，軟化支撐后用鑷子輕輕剝離（避免用力過猛導致模型破損）。
清洗殘留樹脂：用 95% 酒精反復沖洗模型表面，去除未固化的樹脂；清洗后用吹風機吹干。
紫外固化：將模型放入紫外固化箱，固化時間 10-20 分鐘（根據樹脂品牌調整，固化過度會導致樹脂變脆）。
精細打磨：用 400 目 – 2000 目砂紙打磨支撐殘留痕跡，再用拋光膏拋光，可達到鏡面效果；透明樹脂模型可省略噴漆，直接拋光即可。
SLS 手板后處理
清理粉末：用壓縮空氣吹掉模型表面殘留的尼龍粉末，再用毛刷清理縫隙中的粉末。
打磨拋光：用 240 目 – 800 目砂紙打磨表面，尼龍材料打磨后呈細膩磨砂質感，無需噴漆；若需要上色，可先噴一層底漆，再噴面漆。
金屬 SLM 手板后處理
去除支撐：用線切割或角磨機去除金屬支撐，注意避免損傷模型表面。
打磨拋光：用角磨機粗磨，再用砂紙細磨，最后用拋光輪拋光，可達到鏡面效果；黃銅棋子可做氧化處理，形成復古銅綠質感。
五、常見問題與解決方案
FDM 打印棋子翹邊
成因：熱床溫度過低、平臺未清潔、打印速度過快
解決：提高熱床溫度至 60℃、用異丙醇清潔平臺表面、降低首層打印速度至 20mm/s
SLA 打印層分離
成因：曝光時間不足、平臺附著力差、樹脂過期
解決：增加曝光時間、清潔平臺并涂抹專用附著力膠水、更換新樹脂
棋子打印后斷裂
成因：壁厚過薄、填充率過低、材料韌性不足
解決：增加壁厚至 1.6mm、提高填充率至 50%、更換 PLA + 或尼龍材料
棋盤打印后變形
成因：棋盤尺寸過大、未加加強筋、冷卻不均勻
解決：采用模塊化設計、在棋盤背面加加強筋、打印時降低頂層打印速度
六、手板驗收標準
尺寸精度：棋子高度、底部直徑誤差≤±0.5mm，棋盤格子尺寸誤差≤±0.2mm，棋子能平穩放入棋盤格子，無卡滯。
外觀質量：表面無明顯層紋、支撐殘留，邊角無崩裂，噴漆均勻無流掛。
功能測試：棋子反復擺放 100 次無磨損，跌落 1 米高度無斷裂（功能測試手板）。
