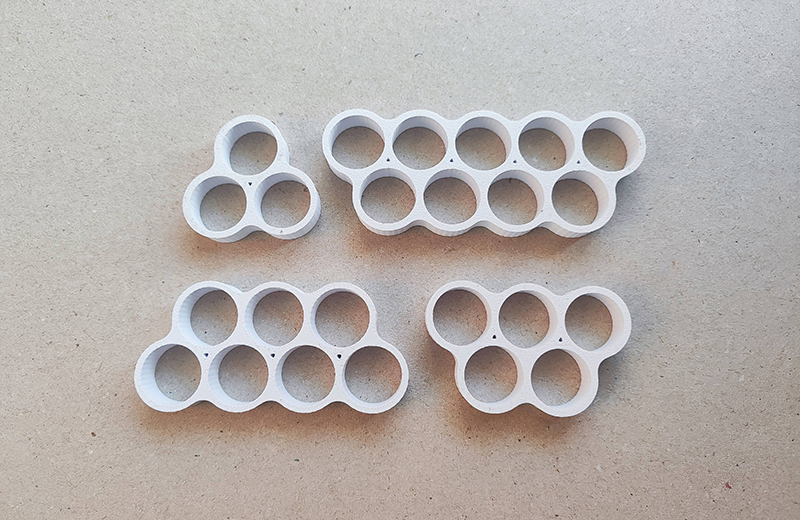

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*2cm*1cm
后處理: 噴油
案例介紹
一、 設計階段：關鍵考慮因素
電池規格與型號：
精確尺寸：準確測量電池的直徑、高度（包括平頭、尖頭）。常用型號如AA（14500）、AAA（10440）、18650等都有標準尺寸，但不同品牌間仍有微小差異。
電極接觸：
正極：尖頭電池需要設計彈簧或彈片槽；平頭電池可能需要一個凸起的觸點。
負極：通常設計為彈簧（最常用）?或帶有弧度的彈片，以確保接觸良好并適應不同長度的電池（如帶保護板的18650會稍長）。
電池方向：是串聯還是并聯？這決定了電池倉之間的電氣連接設計。手板模型可以暫時忽略電氣連接，僅做結構驗證。
結構設計要點：
壁厚：建議至少?2-2.5mm，以保證強度。
拔模斜度：如果電池是從側面推入/滑入的，內壁需要約1-2度的斜度，方便打印和電池拆卸。
防反接設計：一個非常重要的安全設計?？梢栽谖锢斫Y(jié)構上防止電池放反，例如不對稱的卡槽或明顯的正負極標識。
通氣孔：如果電池架是封閉或半封閉的，建議在底部或側面設計小孔，用于散熱和防止氣體積聚（安全性考慮）。
安裝方式：預留螺絲孔、卡扣或?qū)к?，以便將電池架固定到設備中。
常用設計軟件：
入門/免費：Tinkercad（在線）、Fusion 360（對個人免費）、FreeCAD。
專業：SolidWorks、Creo、Inventor、Rhino（帶Grasshopper參數化設計更高效）。
二、 3D打印階段：材料與工藝選擇
推薦材料：
PLA（首選手板材料）：
優點：打印容易，細節好，成本低，無異味。非常適合驗證形狀、尺寸和裝配關系的結構手板。
缺點：不耐高溫（電池工作可能發熱）、略脆、長期可能蠕變。
PETG / ABS：
優點：韌性更好，耐溫性高于PLA，有一定抗沖擊能力。如果需要測試耐用性或環境適應性，可以考慮。
缺點：打印需要加熱床，ABS有氣味且可能翹邊。
尼龍（PA）：
優點：強度、韌性極高，非常耐用。適合制作功能測試甚至最終使用的產品。
缺點：打印難度高（易吸潮、需要高溫），成本高，表面粗糙。
打印設置關鍵參數：
層高：0.15-0.2mm（平衡精度和速度）。
填充密度：20%-30%?對于手板足夠。如果需要測試強度，可以增加到40%以上或使用網格、蜂窩等強化填充模式。
壁厚/外殼層數：至少3-4層，確保結構牢固。
支撐：
對于彈簧部分，幾乎肯定需要支撐。建議使用樹狀支撐，更容易拆除且節省材料。
設計時盡量讓彈簧開口朝上，避免懸空。
公差補償：3D打印存在收縮和誤差。對于電池卡槽的內徑，通常需要在設計尺寸上增加0.2-0.5mm的補償量，具體值需通過測試確定。這是一個迭代過程。
三、 后處理與組裝測試
清潔：仔細去除所有支撐材料，用銼刀或砂紙打磨毛刺。
測試裝配：
放入電池，檢查是否順暢，松緊度是否合適。
測試彈簧/彈片的壓縮行程和回彈力。
檢查防反接功能是否有效。
電氣測試（如需要）：如果手板集成了導電部件（如金屬?gòu)椘?，需測試導通性和電阻。
迭代優化：根據測試結果，返回修改模型，調整公差、尺寸或結構，然后再次打印測試。這是手板制作的核心價值所在。
四、 進階提示
模塊化設計：將電池架設計成可堆疊、可拼接的模塊，方便擴展電池?cái)?shù)量。
開源社區：在 Thingiverse、Printables 等網站上搜索 “battery holder” 或 “18650 holder”，有大量現成設計可以參考、修改或直接打印。
模擬與驗證：在Fusion 360等軟件中，可以對彈簧片進行簡單的受力仿真，預估其使用壽命。
總結流程：
明確需求：電池型號、數量、排列、安裝方式。
3D建模：注意公差、拔模、觸點結構。
切片設置：選擇合適的材料，設置合理的層高、填充和支撐。
打印測試：打印第一個原型。
后處理與裝配測試：驗證尺寸、功能和強度。
分析反饋并迭代：修改模型，再次打印，直到滿意為止。
