案例介紹

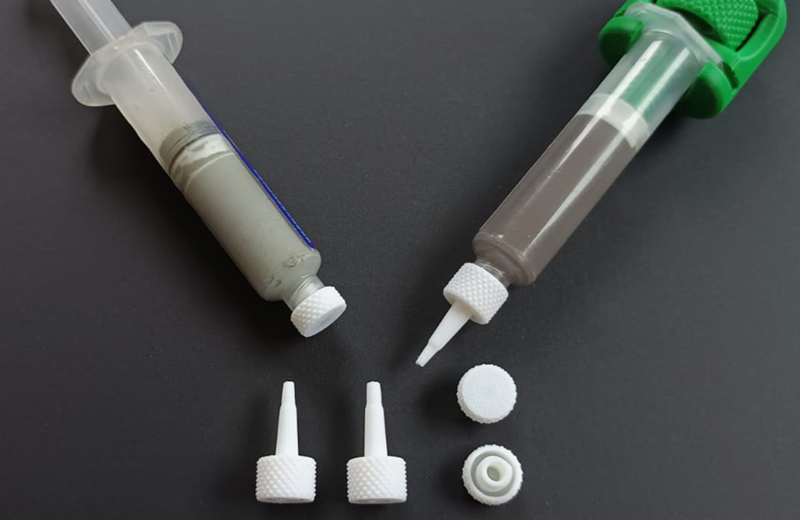

針筒防塵蓋的核心作用是保護針筒端口清潔、防止污染、適配針筒外徑插拔順暢，手板打印需重點驗證尺寸適配性、插拔手感、結構強度，無需考慮密封性能，工藝選擇更靈活。以下是針對性的全流程方案。
一、手板用途與工藝材料匹配
根據防塵蓋的使用場景（設計驗證、批量試裝、醫用級測試），選擇對應工藝和材料，兼顧成本與效果：
設計驗證手板（快速確認外形）
推薦工藝：FDM（熔融沉積成型）
推薦材料：PLA（成本最低、打印速度最快、無需復雜后處理）、PLA+（韌性略好，不易碎裂）
優勢：幾小時即可打印完成，適合驗證防塵蓋的內外徑尺寸、卡扣結構、拔模斜度是否合理；
局限性：表面有輕微層紋，脆性略高，不適合反復插拔測試。
功能測試手板（驗證插拔手感 / 強度）
推薦工藝 1：SLA/LCD（光固化成型）
推薦材料：普通光敏樹脂（精度高、表面光滑）、高韌性樹脂（耐反復插拔不易斷裂）
優勢：尺寸精度可達 ±0.05mm，內外壁光滑無層紋，插拔時無卡頓感，能精準測試與針筒的配合間隙；
注意：樹脂不耐酒精等有機溶劑，若需醫用消毒測試需選專用樹脂。
推薦工藝 2：MJF（多射流熔融）
推薦材料：尼龍 12（PA12）
優勢：韌性極佳、耐磨損，可承受數百次插拔測試不變形，適合驗證防塵蓋的使用壽命；
局限性：成本偏高，適合高要求的功能手板。
醫用級驗證手板（合規性測試）
推薦工藝：SLS（選擇性激光燒結）
推薦材料：醫用級尼龍 PA11、PEEK（生物相容性好，可耐受滅菌處理）
優勢：材料符合醫用標準，可用于模擬臨床使用場景的防塵蓋測試；
局限性：需專業廠家代工，周期長、成本高。
二、防塵蓋模型建模與結構優化要點
防塵蓋的核心是內外徑尺寸精準、拔模斜度合理、卡扣結構可靠，建模需遵循以下原則：
核心尺寸要求
內徑公差：需與針筒外徑匹配，建議設計間隙 0.05~0.1mm（間隙過小插拔費力，過大易松脫）；
拔模斜度：防塵蓋內壁需設計1°~3° 的拔模斜度，避免打印后脫模困難，同時提升插拔順暢度；
卡扣結構：若設計防脫落卡扣，卡扣的變形量需控制在材料彈性范圍內（PLA 卡扣變形量≤0.2mm，尼龍卡扣≤0.5mm），防止斷裂；
壁厚：建議壁厚1~1.5mm（過薄易變形，過厚增加重量且浪費材料）。
模型切片參數設置
FDM（PLA 材料）
層高：0.15~0.2mm（平衡精度與速度，追求光滑度可選 0.1mm）；
壁厚：1.2~1.6mm（4 層壁厚，保證結構強度）；
填充率：20~30%（防塵蓋無需高強度，低填充即可降低成本）；
打印溫度：200~210℃，熱床溫度 50~60℃；
支撐：防塵蓋開口朝上擺放，無需加支撐（避免支撐殘留影響內徑尺寸）。
SLA/LCD（普通光敏樹脂）
層高：0.05~0.1mm（優先選 0.05mm 保證內壁光滑）；
擺放角度：防塵蓋豎直擺放，底部接觸平臺，減少支撐數量；
曝光時間：底座 60~80s，正常層 8~10s（防止模型脫落）。
MJF/SLS（尼龍 12 材料）
層厚：0.08~0.1mm；
無需支撐（粉末床支撐），直接打印完整結構，填充率 100%（尼龍燒結件致密度高）。
三、打印過程關鍵操作（避坑核心）
平臺校準與材料預處理
FDM 打印機需精準調平，否則防塵蓋底部會厚薄不均，影響與針筒的貼合度；
PLA 材料無需干燥，開封即可使用；光敏樹脂使用前需搖勻，避免顏料沉淀；尼龍粉末需干燥（80℃，2 小時），防止結塊。
打印監控重點
FDM 打印時，重點觀察內壁的成型情況，若出現拉絲，降低打印溫度或提高冷卻風扇轉速；
SLA 打印時，若出現內壁塌陷，增加曝光時間或調整擺放角度。
四、后處理工藝（提升適配性）
防塵蓋后處理的核心是去除毛刺、修正尺寸、提升表面光滑度，不同工藝后處理方式不同：
FDM 手板后處理
無需去除支撐，直接用美工刀削除端口的溢料和毛刺；
用 400~800 目砂紙輕磨內外壁，去除層紋，提升插拔手感；
若內徑偏小，用砂紙卷成圓柱狀打磨內壁，邊打磨邊用卡尺測量，直至達到設計間隙。
SLA/LCD 手板后處理
用酒精超聲清洗 10~15 分鐘，去除表面未固化樹脂；
放入紫外固化箱固化 20~30 分鐘；
用 1000 目以上砂紙輕拋內壁，去除支撐殘留痕跡（若有）。
MJF/SLS 手板后處理
用壓縮空氣吹凈表面殘留粉末；
用 2000 目砂紙輕拋端口，無需復雜打磨即可直接測試。
五、手板測試與驗證要點
打印完成后需驗證 3 項核心指標，確保防塵蓋符合設計要求：
尺寸精度測試：用卡尺測量內徑、外徑、高度，誤差需控制在 ±0.1mm 以內；
插拔手感測試：將防塵蓋套在針筒端口，測試插拔阻力，手感需順暢無卡頓，套上后不松脫；
結構強度測試：反復插拔 50~100 次，觀察防塵蓋是否變形、卡扣是否斷裂。
六、常見問題與解決方案
插拔過緊 / 過松
成因：內徑尺寸偏差、無拔模斜度；
解決：過緊則打磨內壁擴大間隙，過松則更換材料重新打印，建模時增加拔模斜度。
卡扣斷裂
成因：卡扣壁厚過薄、材料脆性大；
解決：增加卡扣壁厚至 1.2mm 以上，更換高韌性材料（如 PLA+、尼龍）。
端口變形
成因：FDM 打印冷卻不均、壁厚不均；
解決：提高冷卻風扇轉速，建模時保證壁厚均勻，打印時降低頂層打印速度。
