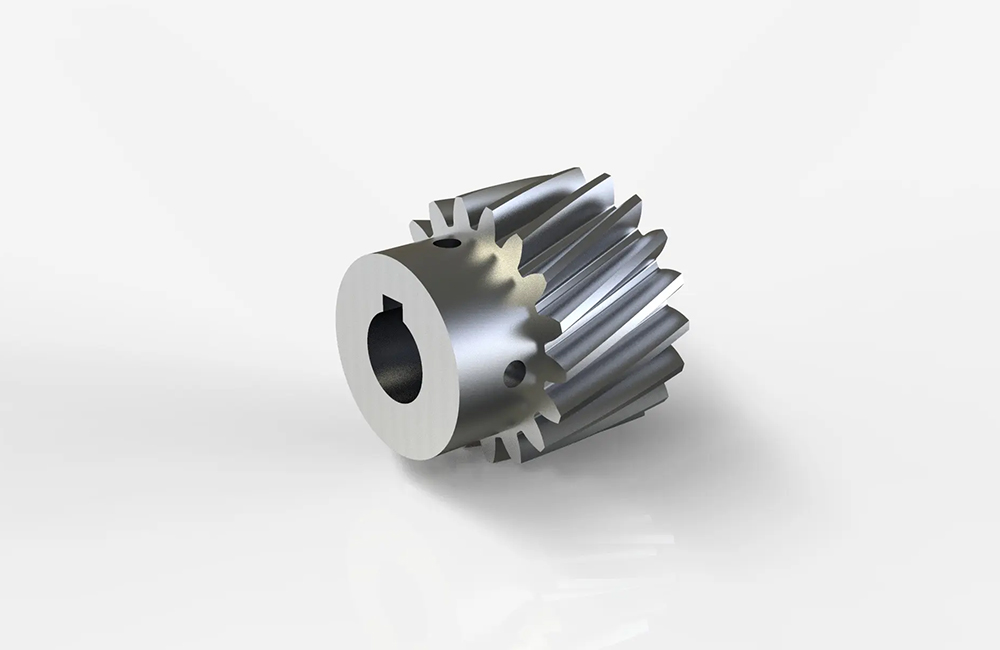

CNC加工齒輪是通過數控銑削、車削或磨削工藝，直接加工出齒輪齒形、內孔、端面等結構的精密加工方式，適合加工非標齒輪、高精度齒輪、小批量齒輪，相比傳統滾齒、插齒工藝，靈活性更強，能加工斜齒輪、錐齒輪、蝸輪蝸桿等復雜異形齒輪。

一、齒輪 CNC 加工的核心工藝類型

1. CNC 銑齒加工（最常用，適合非標 / 小批量）

核心設備：三軸 / 五軸 CNC 加工中心，五軸更適合斜齒輪、螺旋齒輪等復雜齒形。

加工原理：用齒輪成型銑刀或球頭銑刀，通過 CAM 編程生成齒形加工路徑，逐齒銑削成型；五軸機床可通過旋轉軸調整刀具角度，實現螺旋齒形的連續銑削。

適用場景：非標齒輪、小批量齒輪（100 件以內）、帶臺階 / 孔位的集成齒輪。

精度水平：普通三軸加工可達 7~8 級精度，五軸加工 + 后續磨削可提升至 4~5 級精度，滿足精密傳動需求。

2. CNC 車齒加工（適合圓柱齒輪一體化加工）

核心設備：車銑復合 CNC 機床。

加工原理：一次裝夾完成齒輪外圓、內孔、端面的車削加工，再通過機床銑削功能直接加工齒形，減少裝夾次數，降低基準誤差。

適用場景：中小型圓柱直齒輪、齒輪與軸一體的軸類齒輪。

優勢：基準一致性好，加工效率高于純銑齒工藝。

3. CNC 磨齒加工（高精度齒輪終加工工序）

核心設備：數控齒輪磨床。

加工原理：用金剛石砂輪，通過數控系統控制砂輪軌跡，對銑削后的齒輪齒面進行磨削，去除加工余量，修正齒形誤差。

適用場景：機床主軸齒輪、汽車變速箱齒輪等高精度傳動齒輪，精度可達 3~4 級。

關鍵作用：提升齒面光潔度（Ra0.2μm 以下），降低齒輪嚙合噪音，增強耐磨性和使用壽命。

二、齒輪 CNC 加工的核心流程（以直齒輪為例）

模型與編程

用 SolidWorks、UG 等 CAD 軟件繪制齒輪三維模型，明確模數、齒數、壓力角、齒頂高、齒根圓直徑等核心參數。

用 Mastercam、UG NX 等 CAM 軟件生成加工路徑：先銑削齒輪毛坯外圓→鉆內孔→粗銑齒形（留 0.1~0.2mm 加工余量）→精銑齒形→齒頂齒根倒角去毛刺。

五軸加工斜齒輪時，需額外設置螺旋角參數，通過旋轉軸與直線軸聯動，實現螺旋齒形的精準銑削。

工裝夾具選擇

盤類齒輪：用三爪卡盤夾持外圓，或用壓板固定端面，保證裝夾同軸度誤差≤0.005mm。

軸類齒輪：用頂尖 + 卡盤雙頂持，避免加工時工件振動變形。

高精度齒輪：選用脹套夾具，提升裝夾穩定性和基準一致性。

刀具選型

粗銑齒形：選用 4~6 刃硬質合金立銑刀，提高切削效率，降低刀具磨損。

精銑齒形：選用與齒輪模數匹配的成型齒輪銑刀，或球頭銑刀（適合復雜異形齒形），保證齒形精度。

磨齒加工：選用平行砂輪（適合直齒輪）或碗形砂輪（適合斜齒輪），材質優先選金剛石砂輪，提升磨削精度和效率。

加工參數設置

粗銑齒形：主軸轉速 1500~3000rpm，進給速度 100~300mm/min，每次切削深度 0.5~1mm，快速去除大部分余量。

精銑齒形：主軸轉速 3000~5000rpm，進給速度 50~100mm/min，每次切削深度 0.05~0.1mm，保證齒形精度和表面光潔度。

磨齒加工：主軸轉速 2000~4000rpm，進給速度 20~50mm/min，每次磨削深度 0.01~0.02mm，逐步修正齒形誤差。注：參數需根據齒輪材料調整，如不銹鋼加工轉速低于鋁合金，避免高溫粘刀。

檢測與修正

尺寸檢測：用卡尺測量齒頂圓、齒根圓直徑，用千分尺測量齒厚，確?；A(chǔ)尺寸符合設計要求。

齒形精度檢測：用齒形儀、齒向儀檢測齒形誤差、齒距偏差，若超差則通過 CAM 軟件調整加工路徑重新加工。

表面光潔度檢測：用粗糙度儀測量齒面 Ra 值，不達標則增加磨削或拋光工序。

三、CNC 加工齒輪的優勢與局限性

核心優勢

靈活性強：無需定制專用滾刀、插刀，可直接加工任意模數、齒數的非標齒輪，適合小批量定制、樣品打樣。

可加工復雜齒輪：能加工傳統滾齒機無法完成的錐齒輪、蝸輪、帶異形結構的集成齒輪。

精度可控：通過五軸聯動 + 磨削工序，可加工出高精度齒輪，滿足精密傳動場景需求。

局限性

加工效率低：逐齒銑削的效率遠低于傳統滾齒工藝，不適合大批量標準齒輪生產。

成本較高：CNC 設備折舊、刀具損耗、編程人工成本均高于傳統齒輪加工工藝。

編程難度大：斜齒輪、蝸輪等復雜齒輪的 CAM 編程需專業技能，需重點考慮刀具避讓、過切檢查、軸聯動限制等問題。

四、不同齒輪類型的 CNC 加工選型建議

直齒輪 / 斜齒輪（小批量）：優先選三軸 / 五軸 CNC 銑齒；批量大則轉傳統滾齒工藝，降低成本。

錐齒輪 / 傘齒輪：必須用五軸 CNC 加工中心，通過旋轉軸調整刀具角度，實現錐面齒形的精準銑削。

蝸輪蝸桿：用五軸 CNC 銑削蝸桿螺旋齒；蝸輪需搭配專用夾具和聯動編程，保證齒形與蝸桿的嚙合精度。

高精度傳動齒輪：CNC 銑齒后必須增加磨齒工序，提升齒形精度和表面光潔度。

五、常見問題與解決辦法

齒形誤差大

成因：CAM 編程路徑偏差、刀具磨損、裝夾同軸度差。

解決：優化 CAM 加工路徑，及時更換磨損刀具，采用脹套夾具提升裝夾精度。

齒面粗糙度差

成因：精銑切削深度過大、刀具刃口不鋒利、切削參數不合理。

解決：減小精銑切削深度，選用金剛石涂層刀具，降低進給速度提升表面質量。

加工時工件振動

成因：工件裝夾不牢固、主軸轉速過高、刀具懸伸過長。

解決：增加壓板或雙頂持裝夾，降低主軸轉速，縮短刀具懸伸長度。
