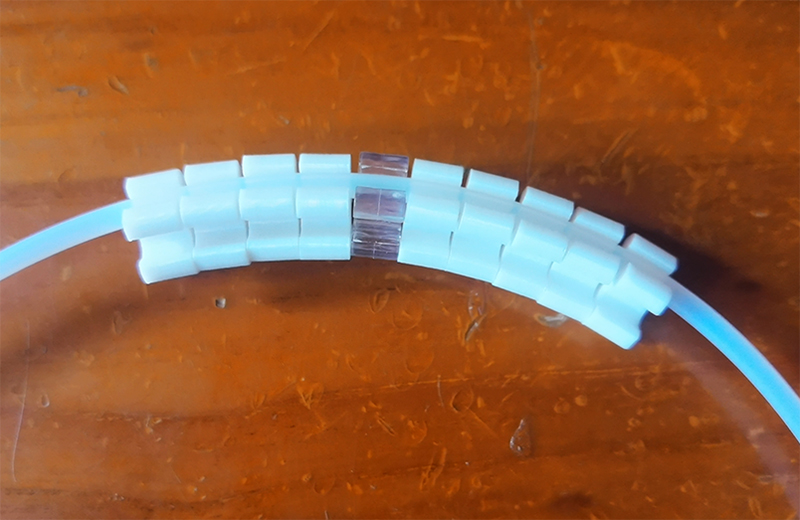

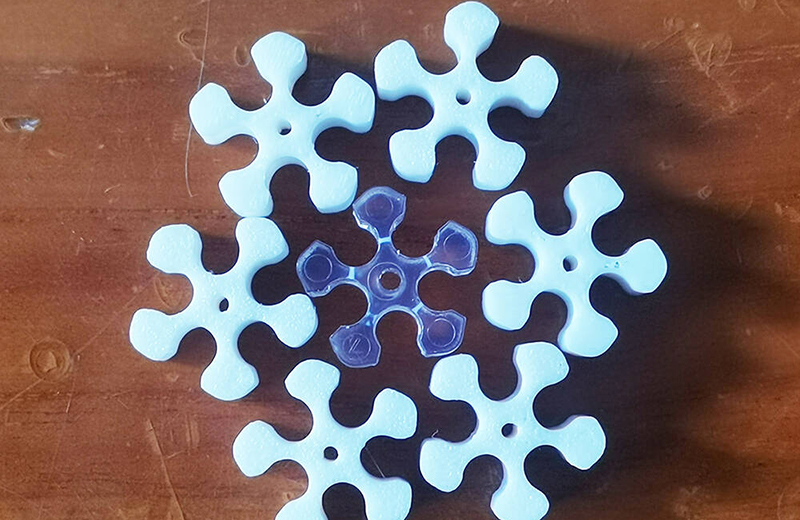

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 1cm*1cm*0.7cm
后處理: 噴油
案例介紹
制作一個3D打印的卡線器（也稱線纜固定座、線夾）手板模型是一個非常經典且實用的項目。與電池架不同，卡線器的核心在于彈性結構和夾持力的設計。
一、 設計階段：核心考量
卡線器的主要功能是固定和整理單根或多根線纜，防止其移動、脫落或雜亂。
關鍵設計參數：
線徑范圍：明確需要夾持的線纜直徑（例如：?3mm， ?5-8mm）。設計時應有一個合理的適配范圍。
夾持力：力太小會松脫，太大則不便安裝或可能壓壞線纜。這主要依靠卡線臂的彈性和卡扣結構實現。
安裝方式：
背膠式：背面設計平面，用于粘貼雙面膠。是最常見的手板驗證方式。
螺絲固定式：設計通孔或沉孔。
卡扣式：設計燕尾槽、鉤狀結構，用于卡入設備面板或?qū)к墶?/p>
進/出線方向：是90度垂直進線、平行進線，還是可調節角度？
開合方式：
一體式活扣：最常見的3D打印設計。利用材料本身的彈性（如設計薄壁鉸鏈），實現卡線的開合。這是設計的重點和難點。
分體式：由底座和上蓋組成，通過卡扣或螺絲閉合。
結構設計要點（以一體制活扣卡線器為例）：
彈性臂/活扣設計：
鉸鏈區域：這是實現彈性的關鍵。通常將此處壁厚設計為?0.8mm – 1.5mm（根據材料韌性調整），并做大圓角過渡，避免應力集中而斷裂。
卡扣結構：
鉤狀卡頭：在彈性臂末端設計一個向內的鉤子。
卡槽/唇邊：在底座對應位置設計一個凸起的唇邊，供鉤子扣住。唇邊需要設計導入斜面，方便閉合時鉤子滑入；同時需要垂直面，確保扣緊后不輕易脫開。
開啟撥桿：在彈性臂外側設計一個凸起或凹槽，方便手指施力打開。
線纜通道：
形狀：通常為半圓形或U形。直徑可比目標線徑小0.2-0.5mm，依靠彈性?shī)A緊。
表面光潔度：內壁應盡可能光滑，防止磨損線纜外皮?？梢栽谠O(shè)計時添加凹槽來嵌入軟質材料（如硅膠墊），但這會增加手板復雜度。
加強筋：在底座背面或彈性臂根部非活動區域添加加強筋，防止整體變形。
防呆設計：如果卡線器有特定方向（如進線口），應在外部設計明顯標識。
二、 3D打印階段：材料與工藝選擇
材料選擇比電池架更關鍵，因?yàn)橹苯雨P(guān)系到彈性壽命。
首選推薦材料：
TPU（熱塑性聚氨酯）：
優點：高彈性、高韌性、耐磨。是制作一體式活扣卡線器的理想材料，能模擬最終硅膠或橡膠制品的部分手感，且壽命極長。
缺點：打印難度較高（需要直接驅動擠出機、速度慢）、表面可能略顯粗糙。
PETG：
優點：優秀的韌性、耐疲勞性和一定的彈性。在彈性和強度間取得完美平衡，非常適合需要多次開合的功能性手板。比TPU容易打印。
缺點：彈性不如TPU，長期反復彎曲的極限次數低于TPU。
PLA：
優點：打印精度高，容易成型。
警告：非常脆，缺乏韌性。用于制作一體式活扣時，極易在鉸鏈處斷裂，通常只適用于驗證外形和尺寸的純外觀手板，或用于打印分體式卡線器的剛性部件。
打印設置關鍵參數：
層高：0.15-0.2mm 以獲得更好表面和細節。
填充密度：20-30%即可。填充模式對強度影響大，建議使用“網格”或“立方體”。
壁厚/外殼層數：至少3-4層，特別是鉸鏈區域，充足的壁厚是彈性的基礎。
打印速度：打印TPU/PETG時務必降低速度（如30-50mm/s），特別是外壁速度，以保證層間粘合和打印質量。
支撐：
如果卡線器開口朝上，通常不需要支撐。
如果設計復雜，有懸空部分（如封閉的線纜環），則需要生成支撐。注意支撐界面可能影響活動部件的表面質量。
回退和縮回：打印TPU時，必須開啟并優化縮回設置，以減少拉絲。
三、 后處理與功能測試
清潔與打磨：小心去除支撐。對于PLA/PETG，可以輕微打磨鉸鏈區域的毛刺，但注意不要過度打磨導致壁厚變薄。TPU通常難以打磨。
功能測試（核心環節）：
開合手感：反復開合卡扣10-20次，感受是否順暢，有無異響或白痕（塑料屈服跡象）。
夾持力測試：夾持目標線纜，輕輕拉扯，測試是否牢固。
疲勞測試：進行數十次甚至上百次的開合，觀察鉸鏈處是否出現裂紋或永久變形。
安裝測試：測試背膠的粘附力或螺絲孔的對位情況。
迭代優化：根據測試結果調整：
太緊/打不開：增大線槽直徑，或減少卡扣的過盈量。
太松：減小線槽直徑，或增加卡扣的過盈量。
容易斷裂：增加鉸鏈處圓角半徑、增加壁厚、或更換為更韌性的材料（PETG/TPU）。
四、 設計案例：一個簡單的TPU背膠卡線器
主體：一個扁平的底座，背面為平面。
彈性臂：從底座一側伸出的U形臂，根部厚度1.2mm，帶有大圓角。
卡扣：臂的末端內側有一個小鉤子（約0.5mm凸起）。
唇邊：底座上與鉤子對應位置，有一個帶45度導角的唇邊。
線槽：底座上的半圓槽，直徑設計為比目標線徑小0.3mm。
打印：使用TPU材料，慢速打印。打印完成后，可以直接作為功能原型甚至最終部件使用，彈性極佳。
總結與建議
從簡單開始：先設計一個固定單一管徑的簡單模型，驗證你的彈性結構和打印參數。
利用開源資源：在?Thingiverse?或?Printables?上搜索 “cable holder”, “cable clip”, “wire clamp”，有無數優秀設計可供學習、修改和打印測試。
材料決定成敗：對于功能性卡線器手板，強烈建議使用PETG或TPU。PLA只能用于最初步的形狀驗證。
通過這個流程，你可以制作出從外觀到功能都高度可用的卡線器手板模型，并能直接用于后續的小批量生產或設計定型。
