行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 18cm*6cm*1cm
后處理: 噴油
案例介紹

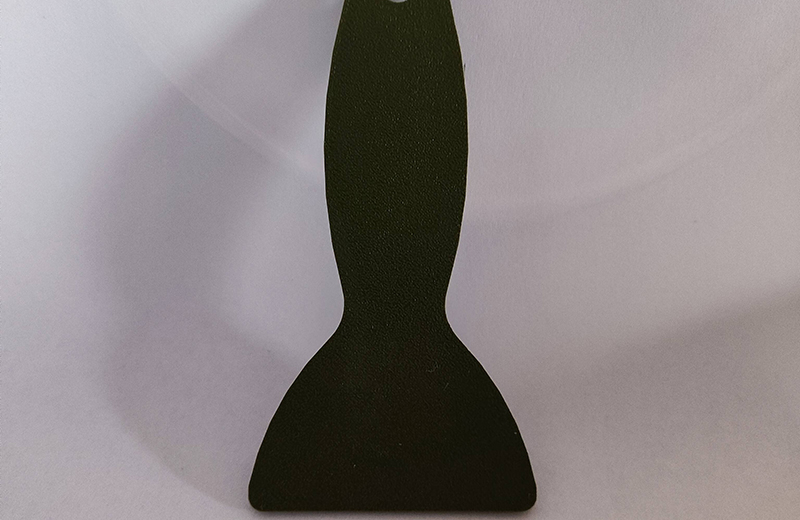

3D打印樹脂桶刮刀手板模型是通過3D打印技術制作的，用于模擬樹脂桶刮刀實際產品的外觀、結構和部分功能的原型物件。以下是關于它的詳細介紹：
設計要點
刀刃參數：工業用刮刀刃口厚度通?！?.3mm，需保證鋒利度；玩具用刮刀為了安全，刃口厚度≥1mm。刀刃弧度根據用途設計，如曲面刮漆刀弧度 R=50-100mm，平面刮刀刃口直線度≤0.1mm。
手柄人機工程：握持區直徑一般為 30-40mm，以適應成人手型，表面可添加波浪紋、凸點等防滑紋理。手柄與刀刃夾角在 120°-150° 之間，可減少手腕疲勞，尾部還可設計直徑 5mm 的掛孔。
結構優化：刀刃與手柄連接處添加厚度 2mm 的三角加強筋，防止使用中斷裂。可采用空心手柄設計，內部掏空，壁厚 2mm，減輕重量的同時預留配重空間。
打印工藝與材料選型
SLA 光固化：推薦使用剛性樹脂，精度可達 ±0.05mm，適合制作高精度展示模型以及對刀刃鋒利度要求高的刮刀，刀刃可直接成型 0.2mm 厚度。
FDM 熔融沉積：可選用 ABS 等材料，精度為 ±0.1mm，適合功能驗證、低成本原型制作，但刀刃處理難度高，需二次修刃。
SLS 激光燒結：常用尼龍 12 材料，精度 ±0.1mm，適合制作耐磨損的刮刀，如沙盤模型刮平工具，刃口需拋光處理。
切片參數與打印執行
打印方向：以 SLA 打印為例，刀刃平行于打印平臺，可減少支撐，提高刃口表面質量；手柄垂直平臺，節省支撐材料，便于后期去支撐。
支撐策略：刀刃懸空部位添加點狀支撐，支撐直徑≤0.8mm，避免壓鈍刃口；手柄鏤空處內部添加網狀支撐，接觸面積≤1mm2，便于取出。
后處理工藝
刀刃精細加工：SLA 打印件酒精清洗后，用 1000 目砂紙輕拋刃口，去除支撐殘留。
手柄表面處理：可通過噴砂處理增加手柄粗糙度，提升握持感，或在手柄表面二次注塑 TPU 軟膠，形成 1.5mm 厚度的防滑層。
色彩定制：工業刮刀可噴涂灰色耐刮漆，刀刃部位電鍍硬鉻；玩具刮刀可分色噴涂，表面罩光油防刮。
功能測試
強度測試：在刃口中部施加 5N 力，變形量≤0.1mm 為合格；兩端支撐手柄，中間加 10N 砝碼，彎曲度≤2°。
刮削性能：工業刮刀在標準油漆板上刮涂，涂層厚度均勻性≤±5μm；玩具刮刀刮削橡皮泥，刃口無崩裂、無粘連。
