行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*5cm*4cm
后處理: 噴油
案例介紹

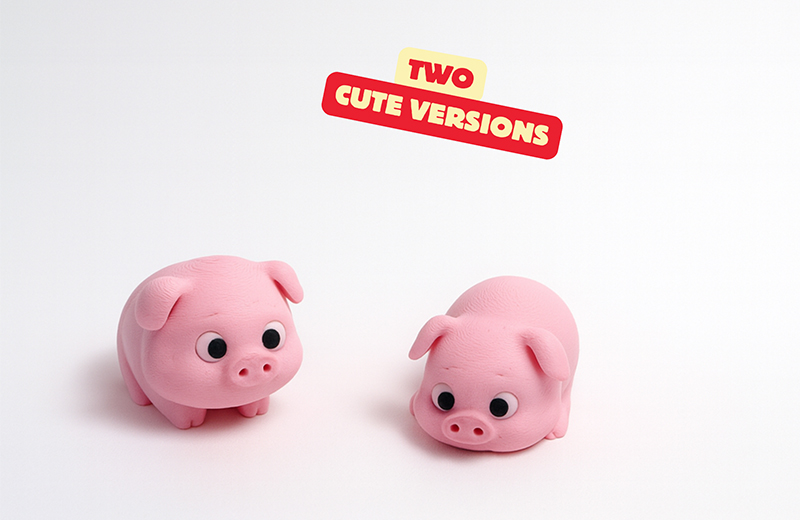

3D打印小豬擺件手板核心是快速實現創意造型、保證表面光潔度、適配裝飾需求，工藝選擇需兼顧成本、打印效率和外觀效果，以下是分場景的完整方案：
一、手板用途與工藝材料匹配
1. 快速創意驗證手板（低成本、出樣快）
推薦工藝：FDM（熔融沉積成型）
推薦材料：PLA（基礎色）、PLA+（高韌性，不易碎）、珠光 PLA / 木紋 PLA（直接出裝飾效果）
核心優勢：打印成本最低，無需復雜后處理，4-8 小時即可完成小尺寸小豬擺件（高度 5-10cm）；材料顏色豐富，可直接打印出粉色、白色等卡通小豬配色。
注意要點：PLA 脆性略高，擺件邊角建議做圓角處理；打印層高設為 0.15-0.2mm，平衡速度與表面細膩度。
2. 高精度裝飾手板（光滑表面、細節清晰）
推薦工藝：SLA/LCD（光固化成型）
推薦材料：普通光敏樹脂（性價比高）、高韌性樹脂（防摔）、彩色光敏樹脂（減少噴漆工序）
核心優勢：精度可達 ±0.05mm，能清晰還原小豬的耳朵、鼻子、尾巴等精細結構，表面幾乎無層紋，打磨后可達到鏡面效果；適合做精致桌面擺件、禮品手板。
注意要點：樹脂件需避光保存，打印后用 95% 酒精徹底清洗未固化樹脂，再經紫外固化 20-30 分鐘；白色樹脂易泛黃，長期擺放建議噴清漆防護。
3. 耐摔耐用手板（適合兒童把玩、戶外擺放）
推薦工藝：MJF（多射流熔融）/SLS（選擇性激光燒結）
推薦材料：尼龍 12（PA12）
核心優勢：尼龍材質韌性極佳，抗摔耐磨，可承受反復磕碰不變形；無需支撐，能打印出小豬鏤空、懸浮等復雜結構；表面呈啞光磨砂質感，手感舒適。
注意要點：尼龍件打印后需用壓縮空氣吹凈殘留粉末；表面可噴砂或噴漆優化外觀，成本高于 FDM 和 SLA。
二、模型建模與切片參數優化
1. 建模關鍵要點
尺寸設計：小尺寸擺件建議高度 5-15cm，比例協調（頭身比≈1:1，耳朵寬度略大于頭部）；邊角做 R1-R2mm 圓角，避免打印時產生銳角支撐，同時提升安全性。
細節優化：小豬鼻子做凸起圓臺、耳朵做薄邊（厚度≥1.5mm，防止打印斷裂）、背部可加小凹槽用于放置小飾品；底部做平整支撐面，保證擺件穩定不倒。
分件設計：若打印大尺寸小豬（＞20cm），可分頭部、身體、四肢打印，后續用膠水粘接，減少打印失敗率。
2. 切片參數設置
FDM 打?。≒LA 材料，10cm 高小豬）
層高：0.15mm（精細度優先）/0.2mm（速度優先）
壁厚：1.2-1.6mm（4 層壁厚，保證強度）
填充率：15-20%（擺件無需高強度，低填充節省材料）
打印溫度：200-210℃，熱床溫度 50-60℃
支撐策略：僅在耳朵、尾巴等懸空部位加樹狀支撐，支撐密度 15%，便于剝離且不損傷模型表面。
SLA/LCD 打印（光敏樹脂，10cm 高小豬）
層高：0.025-0.05mm（精細細節選 0.025mm）
擺放角度：小豬背部朝下、腹部朝上，減少支撐與面部、鼻子等關鍵區域的接觸
支撐策略：點狀支撐，支撐直徑 0.6-0.8mm，接觸點直徑≤0.5mm，避免留下明顯支撐痕
曝光時間：底座曝光 80-100s，正常層曝光 10-12s
MJF/SLS 打?。猃?12，10cm 高小豬）
層厚：0.08-0.1mm
填充率：100%（尼龍燒結件致密度高，無需額外填充）
無需支撐，直接打印成型，后續僅需清理粉末。
三、后處理工藝（決定擺件最終顏值）
1. FDM 手板后處理（PLA 材料）
去支撐：用尖嘴鉗輕輕掰除支撐，再用美工刀削平支撐殘留痕跡。
打磨拋光：先用 400 目砂紙濕磨去除層紋，再用 800 目、1200 目砂紙逐級打磨，最后用拋光膏 + 棉布拋光，表面可達到接近樹脂件的光滑度。
上色裝飾：打磨后噴一層補土，再噴粉色、白色等底漆，干燥后用細毛筆勾勒眼睛、鼻子等細節，最后噴清漆提亮增亮。
2. SLA/LCD 手板后處理（光敏樹脂）
清洗固化：酒精超聲清洗 10-15 分鐘，去除表面浮膠；紫外固化箱固化 20-30 分鐘，增強模型硬度。
精細打磨：用 1000 目以上砂紙輕磨支撐痕，無需深度打磨；若追求鏡面效果，可使用拋光液浸泡擦拭。
上色優化：樹脂表面附著力強，可直接噴色或做漸變效果；也可做電鍍處理，打造金屬質感小豬擺件。
3. MJF/SLS 手板后處理（尼龍 12）
粉末清理：用高壓氣槍吹凈模型內部和表面的殘留尼龍粉末，確保無粉末殘留。
表面處理：可直接使用（啞光磨砂質感）；也可噴砂處理提升表面均勻度，或噴漆、植絨（打造毛絨小豬效果）。
四、常見問題與解決辦法
耳朵 / 尾巴斷裂
成因：壁厚過?。ǎ?mm）、支撐剝離時用力過猛、材料脆性高。
解決：建模時加厚耳朵至 1.5-2mm，選用 PLA + 或高韌性樹脂；剝離支撐時用鑷子輕輕推，避免拉扯。
表面層紋明顯（FDM）
成因：層高過大、打印速度過快、冷卻不足。
解決：降低層高至 0.15mm，外壁打印速度降至 25-30mm/s，開啟全功率冷卻風扇。
樹脂件泛黃
成因：紫外固化過度、長期暴露在陽光下。
解決：縮短固化時間至 20 分鐘以內，打印后噴透明清漆隔絕紫外線。
擺件站立不穩
成因：底部不平、重心過高。
解決：建模時加厚底部（≥3mm），或在底部增加配重腔（內置小鋼珠）降低重心。
