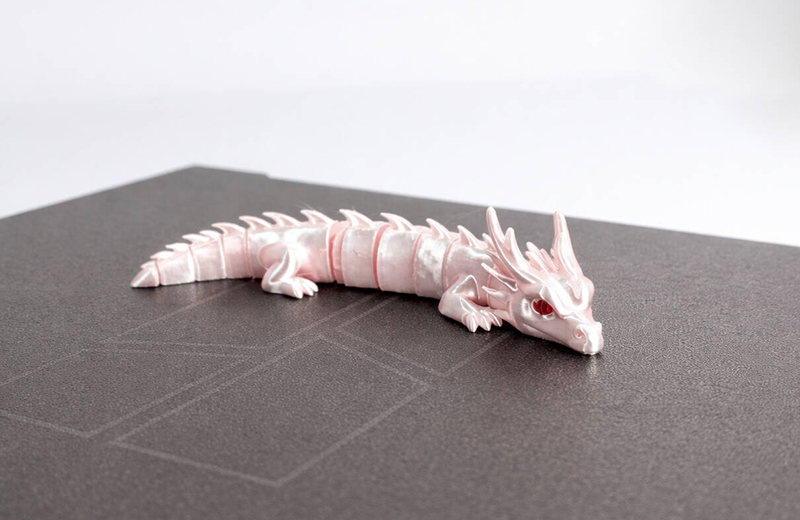

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 18cm*3cm*3cm
后處理: 噴油
案例介紹
一、 設計階段：從“模型”到“玩具”的思維轉變
玩具設計必須優先考慮安全、互動和堅固。
核心設計原則：
安全性第一：
避免尖銳點：角、爪、牙齒、翅膀末端都必須做大圓角處理（最小R1mm以上）。
避免小部件：對于可能給低齡兒童使用的玩具，確保任何部件（如可拆卸的翅膀、角）無法通過“小零件測試筒”（直徑約31.7mm，深度約25.4mm-57.1mm的模擬喉嚨的圓筒）。
結構牢固：連接處必須能承受摔打和拉扯。
可玩性與互動：
可動關節：這是玩具的精華。設計球窩關節?用于四肢和頭部，或活頁鉸鏈?用于翅膀、下巴，讓龍可以擺姿勢。
模塊化：設計可互換的角、翅膀、武器，增加趣味性。
符合人機工程學：大小適合孩子抓握，手感舒適。
風格化設計：
卡通化比例：大腦袋、大眼睛、短身體，看起來更友好可愛。
簡化細節：簡化鱗片，用凸起的線條或凹槽來表現，而不是精細的獨立鱗片（易斷且打印支撐復雜）。
關鍵結構設計：
關節設計（重點?。?/strong>：
球窩關節：在軀干上設計球窩，四肢末端設計球頭。預留合理的間隙（約0.2-0.4mm），確保轉動靈活又不松垮?？梢栽谇蚋C處設計“鎖止環”來卡住球頭。
一體化鉸鏈：用于翅膀或嘴巴。設計一個薄而長的連接帶（厚度0.8-1.2mm，寬度足夠），利用材料自身的彈性實現開合。這是3D打印的絕佳應用。
軸連接：設計圓孔和對應的軸，用一根小木棍或3D打印的短軸穿過，實現旋轉。
分件與組裝：
將身體分為幾個大塊（頭、軀干、尾），通過內部大型榫卯或螺絲柱連接。避免使用膠水，以便維修和更換。
設計導向槽和清晰的卡扣聲，讓孩子組裝時有成就感。
內部加強：
在受力部位（如脖子與身體連接處）內部設計縱橫交錯的加強筋。
對于中空模型，確保壁厚均勻且足夠（建議最小壁厚2.5mm）。
二、 3D打印階段：材料與工藝選擇
目標是打印出堅固、安全、有一定韌性的部件。
首選材料：
PETG：是玩具手板的絕對首選。它兼具PLA的易打印性、ABS的韌性和耐熱性，且打印時氣味小。強度高，耐摔打，關節不易斷裂。
PLA：適合制作早期的外觀驗證模型，用于評估形狀、尺寸和組裝關系。但其脆性決定了它不適合做最終的可玩性測試原型。
TPU（柔性材料）：用于打印輪胎、翅膀膜、軟角等特殊柔性部件，增加觸感多樣性。但不建議作為主結構材料。
注意：若計劃商業化，最終產品材料需符合食品接觸級（如FDA認證）?和玩具安全標準（如ASTM F963， EN71）。
關鍵切片設置（針對PETG）：
層高：0.2mm，平衡強度與速度。
填充：25%-35%。使用“網格”或“蜂窩”填充模式，提供最佳的抗沖擊性。
壁厚/外殼：至少3層。這是外殼強度的關鍵。
支撐：
對于玩具，盡量減少支撐。通過合理旋轉模型（例如，讓龍的背部朝上，肚子朝下），讓大部分懸空區域由自身結構支撐。
對于不可避免的支撐（如下巴下方），使用“樹狀支撐”，其接觸點小，易于拆除且不留明顯疤痕。
打印溫度與冷卻：PETG需要比PLA更高的打印溫度（230-245°C），但風扇冷卻應適中（30-70%），以確保層間粘合牢固，避免層間開裂。
三、 后處理與安全測試
后處理流程：
拆除支撐與打磨：
仔細拆除所有支撐，特別是關節內部的微小支撐。
必須進行全面的打磨。使用海綿砂紙或磨砂塊，將所有邊角、接縫處打磨光滑，確保沒有任何毛刺或銳邊。這是安全的核心步驟。
組裝與功能測試：
測試所有關節：轉動是否順暢？松緊度是否合適？會不會輕易脫落？
進行“拉扯測試”：用力拉扯各個部件，看連接是否牢固。
進行“跌落測試”（從兒童可能摔落的高度，如1米左右，落到硬地面上），觀察是否有部件破裂或斷裂。
涂裝（可選）：
如果手板需要展示色彩效果，使用兒童安全無毒丙烯顏料或模型漆進行手涂。
最后必須噴涂一層水性啞光保護漆，既能固定顏色，又能形成一層保護膜，并避免油光感。
四、 設計靈感與進階玩法
低多邊形風格：非常適合3D打印。用簡潔的切面塑造龍的形象，幾乎無需支撐，打印成功率高，風格獨特。
可動骨架+外殼：設計一個通用的可動骨架（類似動物模型），然后為其設計不同造型的“外殼”（裝甲、皮膚），實現一骨多玩。
結合傳統玩具結構：如設計發條機構讓龍可以爬行，或在下腹部隱藏一個陀螺使其可以旋轉。
開源社區：在?Thingiverse、Printables?上搜索 “dragon toy”、“articulated dragon”、“flexi dragon”，能找到大量優秀的可動龍?jiān)O(shè)計，是絕佳的學習起點。
總結：玩具手板開發流程
概念草圖：確定風格（可愛/威猛）、尺寸、可動部位。
3D建模：側重安全性（大圓角）、可玩性（關節）、堅固性（加強結構）。
打印測試：用PETG材料，優先打印最復雜的關節部件進行單獨測試。
安全與功能測試：嚴格進行打磨、拉扯、跌落測試。
迭代優化：根據測試結果，調整關節間隙、卡扣力度、壁厚等。
最終原型：組裝并完成安全涂裝，得到一個可以真正把玩和展示的手板。
