行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*7cm*10cm
后處理: 噴油
案例介紹

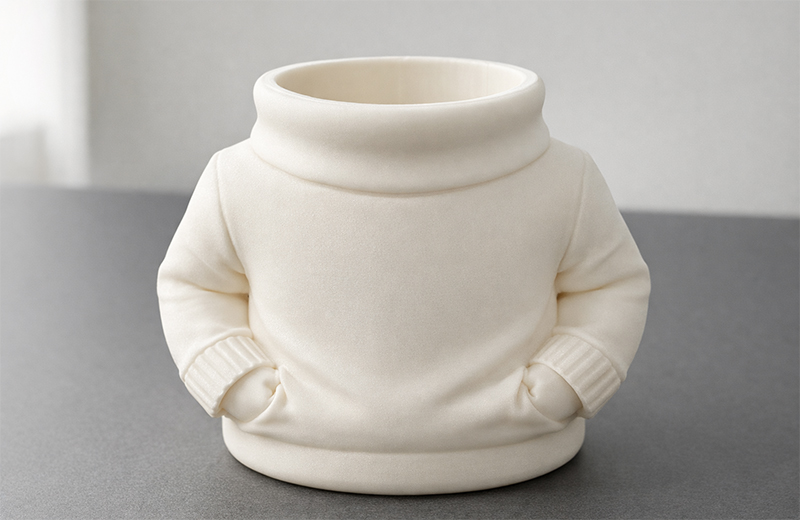

制作一個3D打印的筆筒手板模型是一個絕佳的入門到進階的項目。它結構簡單，但提供了巨大的創意和功能優化空間。以下是從設計到后處理的完整專業指南。
一、 設計階段：從基礎到創新
一個出色的筆筒手板，應超越一個“簡單的圓筒”，聚焦于功能性、打印友好性和設計巧思。
核心設計考量：
尺寸與容量：
內部尺寸：至少能容納一支標準鉛筆（長約19cm）。建議高度>12cm，直徑或邊長>8cm。
壁厚：建議2.5-3mm。過薄易變形，過厚浪費材料。
穩定性：
底座：底部可略微向外延伸形成“裙邊”，或內部增加配重，防止輕易碰倒。
底部防滑：可設計一圈凹槽，用于嵌入硅膠墊或軟木墊。
功能性細分：
分區：設計不同大小的格子，分別放置筆、橡皮、尺子、U盤、便簽等。
傾斜角度：將筆筒設計成向后傾斜，方便取閱筆和工具。
集成功能：結合手機/平板支架、小盆栽位、LED燈帶槽、卡線器等。
創意結構設計（讓手板脫穎而出）：
免支撐設計：
螺旋上升結構：筆筒壁呈螺旋形，既是裝飾，也自然形成筆的卡位，且打印時完全無需支撐。
參數化紋理：使用算法生成蜂窩、波浪或鏤空?qǐng)D案作為筒壁，既美觀又省料，還能觀察筆的位置。
模塊化與可擴展：
設計成多個六邊形或方形單元，可以像拼圖一樣無限組合擴展。
可玩性設計：
“山巒”筆筒：將頂部輪廓設計成起伏的山脈形狀，筆插入后宛如森林。
動物/角色主題：例如，龍的脊背作為筆插，刺猬的刺作為插筆位。
打印優化設計：
拔模斜度：如果使用FDM打印，為筒壁內外側添加微小的拔模斜度（如1-2度），有利于脫模和提升表面質量。
底部分離式設計：將底部單獨設計為一個零件，通過卡扣或螺絲與筒身連接。這樣可以讓筒身完全無需支撐（平躺打?。业撞靠梢詥为?dú)打印得更加平整穩固。
二、 3D打印階段：材料與工藝
材料選擇：
PLA：最常用。顏色豐富，打印精度高，無異味，非常適合顏色和外觀驗證手板。
PETG：如果需要更好的耐久性、耐熱性（避免車內或窗邊變形）和抗沖擊性，PETG是更優選擇。表面有微光澤，韌性好。
再生PLA/環保材料：為體現環保理念，可以使用這類材料制作手板。
多材料/多色：如果打印機支持，可以使用雙色打印來突出LOGO、刻度線或功能分區。
關鍵切片設置（以PLA為例）：
層高：0.2mm（標準質量）或0.16mm（更佳表面）。
填充：15%-20% 完全足夠。使用“網格”或“閃電”填充模式以節省時間和材料。
壁厚：確保至少2-3層外壁，以實現設計的壁厚。
底部/頂部厚度：至少4-6層，保證底部堅固。
支撐：
原則：盡可能通過設計避免。
如果必須（如內部有復雜懸空隔斷），使用“僅從構建板生成”支撐，并適當增加支撐與模型的Z距離（如0.2mm），便于拆除。
打印速度：外壁打印速度建議在40-50mm/s，以獲得更光滑的表面。
三、 后處理與功能驗證
基礎后處理：
拆除支撐：仔細清理。
打磨：對底部邊緣、頂部開口處進行簡單打磨，使其光滑不劃手。如果追求極致手感，可進行全身打磨并上底漆。
裝配：如果采用分體設計，進行組裝測試，檢查卡扣松緊度。
功能測試（手板核心價值）：
容量測試：放入不同類型和數量的筆、工具，測試是否穩定、易取放。
穩定性測試：在桌面上輕推，測試是否易倒。
分區合理性測試：驗證各分區大小是否貼合目標物品。
用戶體驗測試：讓他人試用，收集關于外觀、手感、實用性的反饋。
表面處理（提升質感）：
涂裝：使用丙烯顏料或噴漆進行個性化涂裝。
粘貼：貼上貼紙、木紋貼皮或織物，改變風格。
滲線：如果表面有雕刻的圖案或文字，可以用顏料滲線來突出細節。
四、 設計靈感與高級應用
參數化設計：使用Grasshopper（Rhino）或Fusion 360的參數化功能，讓用戶自定義尺寸、紋理密度和開口形狀，實現“一鍵生成個性化筆筒”。
品牌與營銷手板：為公司設計帶有LOGO和品牌色的筆筒，作為禮品或內部用品的手板，測試市場反應。
生態集成：設計筆筒與桌面收納系統（如顯示器支架、筆記本托架）融為一體。
開源分享：將你的設計文件分享在Printables或Thingiverse，搜索“pen holder”, “desk organizer”能看到海量創意。
總結流程：
定義需求：基礎收納還是多功能集成？目標用戶是誰？
創意草圖：畫出概念，思考獨特賣點（如免支撐、模塊化）。
3D建模：優先考慮打印友好性（避免支撐），注重細節（圓角、防滑）。
切片與打印：選擇合適材料，用優化的設置打印測試件（可先打印一個縮小版）。
測試與迭代：進行實用測試，根據反饋修改設計。筆筒的迭代成本很低，是完美的優化練習對象。
完成手板：進行最終的表面處理，得到一個既美觀又實用的成品。
