行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*1cm*2cm
后處理: 噴油
案例介紹

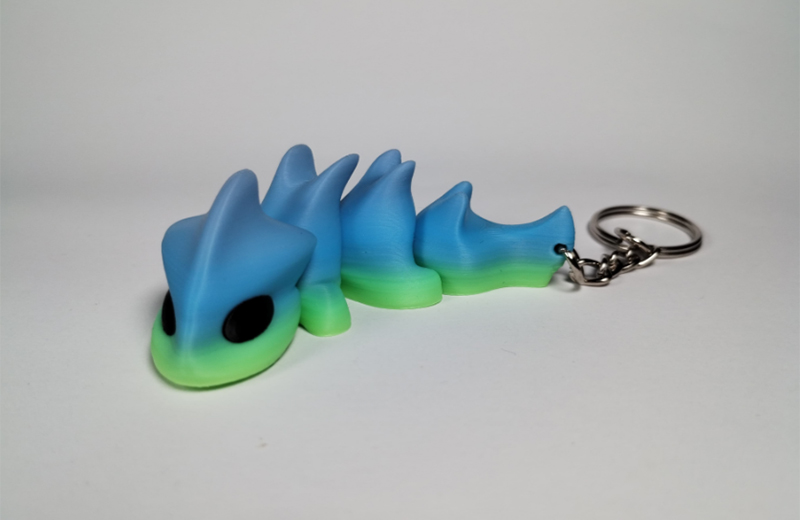

3D打印龍型鑰匙掛墜的核心是還原龍鱗、龍須、龍爪等精細結構，同時保證掛墜的強度（能承受鑰匙重量）和佩戴安全性（無尖銳棱角），工藝選擇需根據用途（個性裝飾、禮品定制、兒童佩戴）匹配對應的打印技術和材料，以下是分場景的完整指南。
一、 用途定位與工藝材料匹配
1. 低成本個性試做（快速出樣、修改方便）
推薦工藝：FDM（熔融沉積成型）
推薦材料：PLA（基礎色 / 金屬色）、PLA+（高韌性防摔）、木紋 PLA（仿木雕龍紋效果）
核心優勢：打印成本最低，2~4 小時可完成 5~8cm 長的龍型掛墜；材料顏色豐富，金屬色 PLA 可直接打印出仿銅、仿銀效果，無需電鍍；適合設計師快速驗證造型比例。
注意要點：PLA 脆性略高，龍的龍須、龍尾等細長部位需加厚至 1.2~1.5mm；掛環處需做直徑≥5mm 的圓孔（適配鑰匙扣），并添加三角加強筋，防止掛墜斷裂。
2. 高精度精致裝飾掛墜（細節清晰、光澤度高）
推薦工藝：SLA/LCD（光固化成型）
推薦材料：高細節光敏樹脂（還原龍鱗紋理）、彩色光敏樹脂（減少上色工序）、韌性樹脂（防摔不易碎）
核心優勢：精度可達 ±0.05mm，能清晰還原龍鱗的層疊紋理、龍須的纖薄形態、龍爪的尖銳細節，表面光滑無層紋，打磨后可達到鏡面效果；適合做禮品掛墜或高端裝飾掛墜。
注意要點：樹脂件需避光保存，打印后用 95% 酒精超聲清洗 10~15 分鐘，再經紫外固化 20~30 分鐘增強硬度；掛環處需加固，避免承重?cái)嗔?；白色?shù)脂易泛黃，長期佩戴建議噴透明清漆防護。
3. 耐摔耐用掛墜（適合日常佩戴、兒童使用）
推薦工藝：MJF（多射流熔融）/SLS（選擇性激光燒結）
推薦材料：尼龍 12（PA12）、尼龍玻纖（增強剛性）
核心優勢：尼龍材質韌性極佳，抗摔耐磨，可承受鑰匙的反復拉扯不變形；無需支撐，能直接打印出龍鱗鏤空、龍須懸浮等復雜結構；表面呈啞光磨砂質感，手感舒適，且耐汗液腐蝕。
注意要點：尼龍件打印后需用高壓氣槍吹凈殘留粉末；掛環處可預埋金屬圓環，提升承重能力；表面可噴砂處理提升均勻度，或噴漆、植絨（打造毛絨龍紋效果）。
二、 模型建模與切片參數優化
1. 建模關鍵要點
尺寸與比例：鑰匙掛墜建議長度 5~8cm，寬度 3~5cm，整體比例協調（龍頭占比約 1/3，龍身蜿蜒自然）；掛環需設計在龍背或龍頸處，孔徑 5~8mm，孔壁厚度≥2mm，孔周添加 R1~R2mm 的圓角加強筋，防止斷裂。
細節優化：龍鱗做層疊式排布，鱗片厚度 0.3~0.5mm，避免過薄導致打印失敗；龍須、龍尾等細長部位做漸變加粗處理（根部 1.5mm，末端 0.8mm），提升強度；龍爪、龍牙等尖銳部位做鈍化處理（R0.3mm 圓角），防止劃傷皮膚。
分件設計：若打印尺寸＞10cm 或細節極復雜，可將龍分為龍頭、龍身、龍尾三部分單獨打印，后續用 AB 膠粘接，粘接處預留定位銷，保證拼接精度；掛環可單獨打印后嵌入龍身，增強承重能力。
2. 切片參數設置
FDM 打?。≒LA 材料，6cm 長龍型掛墜）
層高：0.1~0.15mm（優先保證細節，層紋不明顯）
壁厚：1.5~2mm（4~5 層壁厚，保證強度）
填充率：25~30%（掛環處填充率提升至 50%，增強承重）
打印溫度：200~210℃，熱床溫度 50~60℃
支撐策略：僅在龍須、龍爪等懸空部位加樹狀支撐，支撐密度 15~20%，接觸點直徑≤0.6mm，便于剝離且不損傷模型表面；掛環處禁用支撐，避免殘留支撐痕影響使用。
SLA/LCD 打?。ǜ呒?xì)節樹脂，6cm 長龍型掛墜）
層高：0.025~0.05mm（精細還原龍鱗選 0.025mm）
擺放角度：龍背朝下、龍腹朝上，讓龍鱗、龍頭朝上，減少支撐與關鍵細節區域的接觸
支撐策略：點狀支撐，支撐直徑 0.4~0.6mm，間距 3~5mm，重點支撐龍身底部和掛環處，避免支撐直接接觸龍須、龍鱗。
MJF/SLS 打?。猃?12，6cm 長龍型掛墜）
層厚：0.08~0.1mm
填充率：100%（尼龍燒結件致密度高，無需額外填充）
無需支撐，直接打印成型，后續僅需清理粉末即可；掛環處可設置預埋金屬環的凹槽，打印后嵌入金屬環。
三、 后處理工藝（決定掛墜最終顏值與實用性）
1. FDM 手板后處理（PLA 材料）
去支撐：用尖嘴鉗輕輕掰除支撐，再用美工刀削平支撐殘留痕跡，龍須、龍鱗部位用細砂紙（800 目）輕磨，避免破壞紋理。
打磨拋光：先用 400 目砂紙濕磨去除層紋，再用 800 目、1200 目砂紙逐級打磨，最后用拋光膏 + 棉布拋光；金屬色 PLA 可省略深度打磨，直接噴清漆提亮。
上色裝飾：打磨后噴一層補土，再按設計噴色（如仿銅色、中國紅、漸變藍），干燥后用細毛筆勾勒龍鱗、龍眼的細節；掛環處可穿入金屬鑰匙扣，提升耐用性。
2. SLA/LCD 手板后處理（光敏樹脂）
清洗固化：酒精超聲清洗后，放入紫外固化箱固化 20~30 分鐘，注意控制固化時間，過度固化會導致樹脂變脆、易裂。
精細打磨：用 1000 目以上細砂紙輕磨支撐痕，龍鱗和龍須無需深度打磨，保留原始細節；若追求鏡面效果，可使用樹脂拋光液浸泡擦拭。
上色優化：樹脂表面附著力強，可做金屬電鍍（打造黃銅龍、白銀龍效果）、漸變噴漆，或手繪龍紋細節；也可做啞光處理，模擬玉石龍墜質感；最后噴一層透明清漆，防止掉色和磨損。
3. MJF/SLS 手板后處理（尼龍 12）
粉末清理：用高壓氣槍反復吹掃龍鱗縫隙、龍須等細小部位，確保無殘留尼龍粉末；也可放入振動清理機，提升清理效率。
表面處理：可直接使用（啞光磨砂質感）；也可噴砂處理讓表面更均勻，或植絨處理（將絨毛粘在龍鱗部位，打造毛絨龍掛墜）；掛環處預埋金屬圓環，增強承重能力，避免斷裂。
四、 常見問題與解決辦法
龍須 / 龍尾斷裂
成因：壁厚過?。ǎ?mm）、支撐剝離時用力過猛、材料脆性高。
解決：建模時加厚薄弱部位至 1.2mm 以上，選用 PLA + 或韌性樹脂；剝離支撐時用鑷子輕輕推，避免拉扯；斷裂后可用 AB 膠粘接，再用砂紙打磨平整。
表面層紋明顯（FDM）
成因：層高過大、打印速度過快、冷卻不足。
解決：降低層高至 0.1mm，外壁打印速度降至 20~25mm/s，開啟全功率冷卻風扇；層紋明顯處用細砂紙濕磨后拋光。
掛環處斷裂
成因：掛環孔壁過薄、無加強筋、承重超過材料極限。
解決：建模時增加掛環孔壁厚度至 2mm 以上，添加三角加強筋；選用高韌性材料（PLA+、尼龍）；掛環處預埋金屬圓環，分散受力。
樹脂件泛黃、變脆
成因：紫外固化過度、長期暴露在陽光下。
解決：縮短固化時間至 20 分鐘以內，打印后噴透明清漆隔絕紫外線；避免掛墜長時間放在陽光直射的位置。
