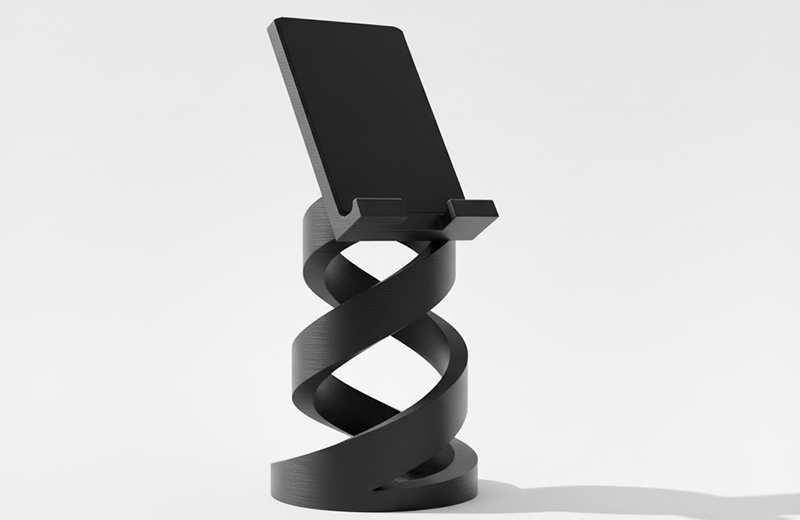

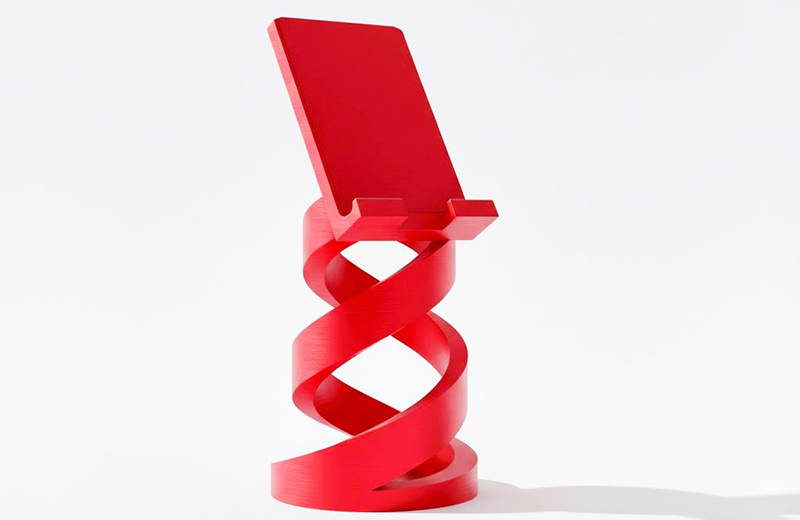

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*8cm*30cm
后處理: 噴油
案例介紹
免費開源模型：在網上可以找到設計簡潔、適配性好的手機支架模型。這類資源通常會同時提供可直接打印的STL文件和用于修改的SolidWorks源文件。
功能性設計：市面上有很多優秀的設計可供參考，比如多檔位可調節角度的支架，或是專門為MagSafe充電器集成設計的底座（通常會包含配重塊設計來增加穩定性）。這些模型的STEP格式文件通常可以在一些模型分享網站找到。
學術設計案例：例如上海交通大學的團隊曾設計過一款采用齒輪調節、桿狀折疊結構的支架，其追求輕便與穩固的設計思路很值得借鑒。不過這類項目往往不直接公開模型文件，更適合作為設計參考。
核心制作流程與關鍵技術
制作一個用于驗證的手板模型，通常遵循以下流程，其中有幾個關鍵點需要特別注意：
1. 模型設計與文件準備
這是第一步，也是決定成敗的一環。你可以使用Fusion 360或SolidWorks等軟件從零開始建模，也可以下載現有模型的源文件進行個性化修改。設計時務必牢記3D打印的工藝限制：避免出現巨大懸空（需要大量支撐，難處理且影響底面質量），確保關鍵部位（如轉軸、卡扣）有足夠的壁厚，并為可能的活動部件預留合適的公差間隙。設計完成后，需要導出為通用的STL或OBJ格式，以供下一步使用。
2. 切片與打印參數設置
用Cura或PrusaSlicer這類切片軟件打開你的模型文件。在這里，你需要設置幾個直接影響打印質量和成功率的參數：
層高：通常設置在0.1-0.2毫米，它決定了模型的表面精細度。
填充密度與模式：對于手機支架的受力關節處，建議填充率不低于20%，并可以使用“網格”或“三角形”等強度較高的填充模式。
支撐結構：對于設計中的懸空部分，軟件可以自動生成支撐，但你需要根據模型選擇“接觸構建板”或“ everywhere”支撐類型，并在打印后小心移除。
打印速度與溫度：根據后續選擇的材料（如PLA或PETG）來設定合適的噴頭溫度和打印速度。
3. 材料選擇與后處理
常用打印材料：
PLA：最推薦新手使用。它環保、打印溫度低、不易翹邊，非常適合制作第一版手板來驗證形狀和尺寸。
PETG：如果你需要模型有更好的韌性和抗沖擊性，PETG是更優選擇。它比PLA更耐用，但打印難度稍高。
光敏樹脂：如果你追求極高的表面光滑度和細節表現，可以選擇樹脂打印。但樹脂模型通常強度較低、更脆，且后處理過程稍復雜。
后處理：打印完成后，通常需要移除支撐、打磨拼接縫和粗糙表面。對于PLA或PETG，可以用砂紙從粗目數到細目數逐步打磨；對于樹脂模型，則可能需要酒精清洗和紫外光二次固化。
核心價值與實用建議
制作3D打印手板在產品開發中至關重要，它能讓你在投入大量資金開模前，快速、低成本地實地驗證設計的結構合理性、人體工程學和使用體驗，從而發現問題并快速迭代，最終大幅降低研發風險和成本。
給你的建議是：如果這是你的第一個手板，不妨從PLA材料和一個結構簡單的現有模型開始。成功打印并測試后，如果對強度有更高要求，再嘗試用PETG打印優化后的版本。一個合格的手板應該能穩定地支撐手機，并讓你真實地感受到調節角度、拿取便利性等設計點。
