行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*12cm*14cm
后處理: 噴油
案例介紹

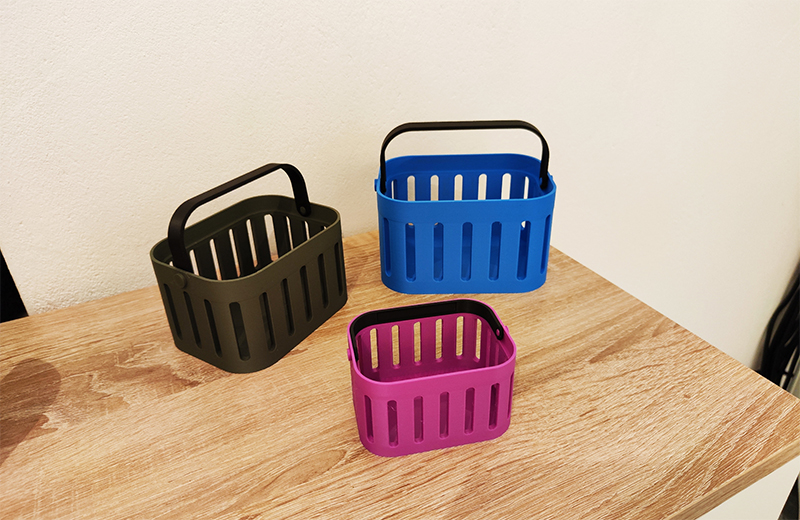

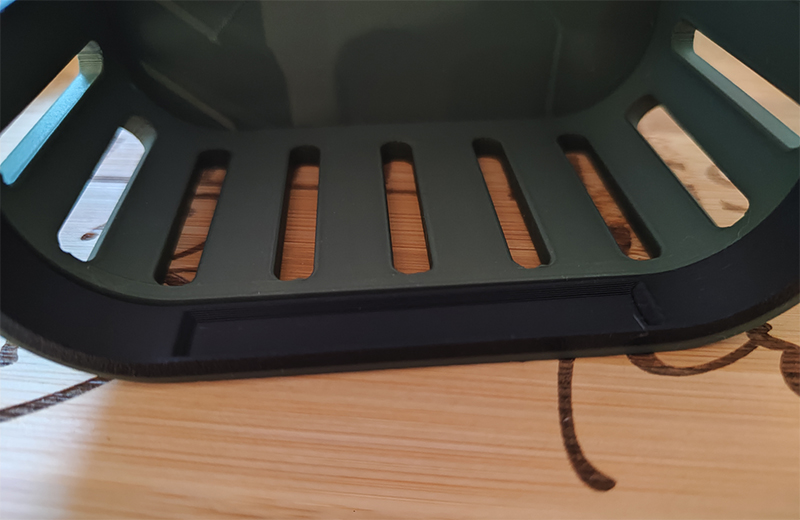

3D打印儲物籃手板模型是一種通過3D打印技術快速制作出的儲物籃實體樣件，可用于驗證設計、展示外觀和測試功能等。以下是關于它的詳細介紹：
設計流程
概念設計：明確儲物籃的用途，如收納雜物、放置水果等，確定其形狀，如方形、圓形或橢圓形，同時構思提手樣式、籃身花紋圖案等。還要根據實際需求確定尺寸，確保內部空間能容納預期物品。
3D 建模：使用 Rhino、Blender 或 SolidWorks 等專業 3D 建模軟件創建模型。以 Rhino 為例，先創建籃子基本形狀，如用 “圓柱體” 工具創建圓形籃子主體，再通過 “布爾運算” 切割籃口。利用 “陣列”“雕刻” 等工具添加花紋和細節，如藤編花紋。建模時要注意結構合理性，保證提手與主體牢固連接。
顏色設計：根據儲物籃用途和個人喜好選擇顏色方案。如婚禮裝飾籃可選白色、淡粉色，戶外收納籃可選深綠色、土黃色等。在 3D 建模軟件中為不同部分分配顏色材質。
打印前準備
模型修復與檢查：用 3D 建模軟件自帶工具或第三方修復軟件檢查模型，修復破損、重疊面或非實體幾何體等問題，確保模型封閉且無錯誤。
切片處理：將 3D 模型文件（如 STL 格式）導入 Cura 或 Simplify3D 等切片軟件，設置層高、打印速度、填充密度、噴嘴溫度等參數。對于彩色打印，若用多色 3D 打印機，要為每個顏色部分指定對應的擠出機和絲材顏色；若為單噴頭打印機，需合理安排顏色更換順序，并設置暫停點。
3D 打印與后處理
打印過程：選擇合適的 3D 打印機，確保噴頭、熱床等部件正常工作，根據切片軟件參數調整硬件設置，安裝好打印材料后，將切片文件傳輸?shù)酱蛴C，啟動打印并觀察工作狀態，及時處理堵頭、材料纏繞等問題。
后處理：打印完成后，小心取下模型，去除支撐結構，用砂紙從粗目到細目打磨表面，使其光滑。還可進行噴油、添加裝飾元素等進一步處理，提升美觀度。
材料與工藝選擇
材料選擇：PLA 材料環保、易打印、表面光滑，但強度中等、耐高溫性差，適合非承重型儲物籃。ABS 材料強度高、耐沖擊、耐高溫，但打印難度高，適合需輕度承重的儲物籃。PETG 材料兼顧易打印性和強度，耐摔、耐化學腐蝕，綜合性能優。光敏樹脂精度高、表面光滑、細節還原好，但脆性高、怕紫外線，適合外觀展示型儲物籃。
工藝選擇：FDM 工藝成本低、速度中等，適合結構驗證和功能測試。SLA 工藝精度高，能呈現細膩表面效果，適合外觀展示樣件。SLS 工藝可打印復雜結構，材料選擇范圍廣，但成本高，適用于對強度和耐候性要求高的特殊儲物籃。
