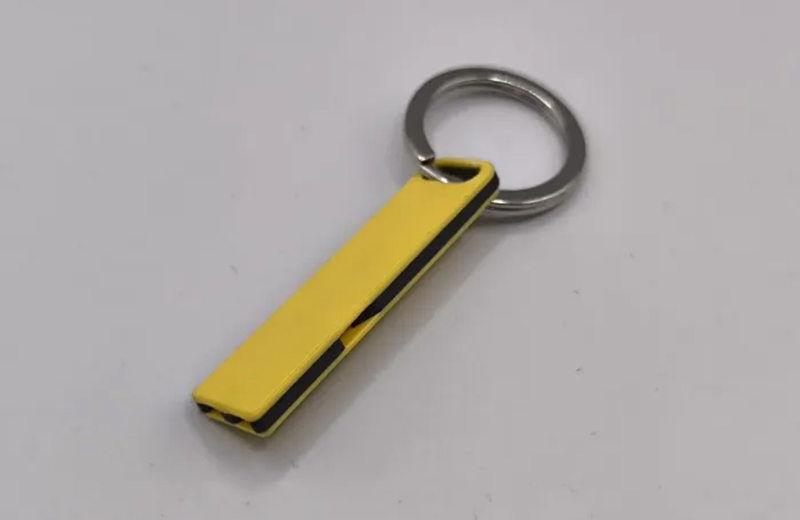

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*1cm*1cm
后處理: 噴油
案例介紹
一個能正常發聲的哨子，有幾個核心結構必須在設計時精確把握，這與之前打印的擺件或支架有本質不同：
吹嘴與空氣入口：這是氣流進入的起點。開口需要平滑，尺寸要合適——太大則氣流散亂不易發聲，太小則進氣不足聲音微弱。
空氣通道與導流片：氣流從吹嘴進入后，會通過一個狹窄的通道。通道的末端是一個鋒利的邊緣，稱為“導流片”或“簧舌”。氣流在這里被切割，一部分進入共鳴腔，另一部分被導流片阻擋產生渦旋，這是產生聲音的物理基礎。
共鳴腔：這是哨子內部的主要空腔，其形狀和體積決定了哨子的基本音高和音色。通常，共鳴腔越大，聲音越低；共鳴腔越小，聲音越高。
出聲口：位于共鳴腔的另一端，其大小和形狀會影響聲音的響度和傳播特性。
簡單來說，氣流在導流片處被切割并在共鳴腔內產生共振，從而發出聲音。設計時，導流片的尖銳程度、其與吹嘴的精確距離、共鳴腔的規則性是成敗關鍵，需要非常精確。
如何獲取或修改哨子模型
下載現成模型：在Thingiverse或Cults3D等平臺搜索“3D printed whistle”，能找到大量現成設計，從簡單的球形哨到創意造型哨（如龍形、渦輪哨）。強烈建議從這些經過驗證的模型開始，先打印一個成功的樣品，這能幫助你直觀理解內部結構。
修改現有模型：如果你使用像Fusion 360這樣的軟件，可以打開現有模型的源文件（如果有）或?qū)隨TL進行修改。你可以調整哨子的外觀造型，但務必謹慎改動影響聲音的內部結構部分，尤其是導流片和共鳴腔區域。
自行設計：如果你想完全從零開始，需要精確繪制內部空氣通道和共鳴腔。設計時，務必確保所有內部空腔完全貫通、無殘留的支撐材料堵塞，并且內壁盡可能光滑，以減少氣流阻力。
打印工藝與材料選擇
首選工藝：SLA光固化
對于哨子這類內部結構復雜精細且要求內壁光滑的模型，SLA（光固化）打印是更好的選擇。它能打印出極其光滑的內表面，確保氣流順暢，聲音更純凈，且能完美呈現導流片的尖銳邊緣。
備選工藝：FDM熔融沉積
如果只有FDM打印機，也是可行的，但需要更多注意：
使用高精度噴嘴：建議使用0.25mm或0.3mm直徑的噴嘴，以獲得更精細的內部結構。
保證內壁質量：打印時需要特別注意內壁的光滑度?？梢試L試開啟“螺旋花瓶模式”打印無頂蓋的哨子，但這會限制哨子形狀。
層高設置：使用更低的層高（如0.1mm）來提升打印細節。
材料建議：
SLA樹脂：選擇標準的剛性樹脂即可，打印后需徹底清洗和固化內部空腔。
FDM材料：推薦使用PLA，因?yàn)樗子诖蛴?、表面硬度高。避免使用太軟或太韌的材料（如TPU），它們可能影響聲音的清脆度。
打印與后處理關鍵
打印方向與支撐：擺放模型時，確保出聲口和吹嘴朝上，這樣內部空腔在打印時幾乎不需要支撐，可以避免難以拆除的內部支撐物堵塞氣道。
徹底清潔內部：打印完成后，這是最關鍵的一步。尤其是SLA樹脂打印的哨子，必須用酒精和沖洗工具反復、徹底地清洗內部空腔，確保沒有任何未固化的樹脂殘留。FDM打印的哨子也需要檢查并清除任何內部的拉絲或碎屑。
測試與微調：清潔干燥后，先進行吹氣測試。如果聲音悶或不響，檢查氣道是否被堵塞。如果是FDM打印的，可以嘗試用細砂紙卷成條，輕輕打磨內部通道和導流片邊緣，使其更光滑、更鋒利，這往往能顯著改善發聲效果。
給你的實踐路線圖
第一步：驗證：立刻去Thingiverse等網站，下載一個標注為“Tested”或“Working”的哨子模型，用你手頭的打印機和材料打一個出來。成功吹響它，是理解一切的基礎。
第二步：分析：用切片軟件預覽這個成功模型的切片，從不同角度觀察它的內部結構是如何生成的，特別注意吹嘴到導流片的路徑。
第三步：迭代：基于成功的模型，嘗試用軟件做微小的外觀修改（比如在哨子外殼上刻字或添加圖案），再打印測試，看修改是否影響發聲。
第四步：創新：當你完全理解了結構關系后，再嘗試設計一個全新外形但內部結構原理相同的哨子。
