案例介紹

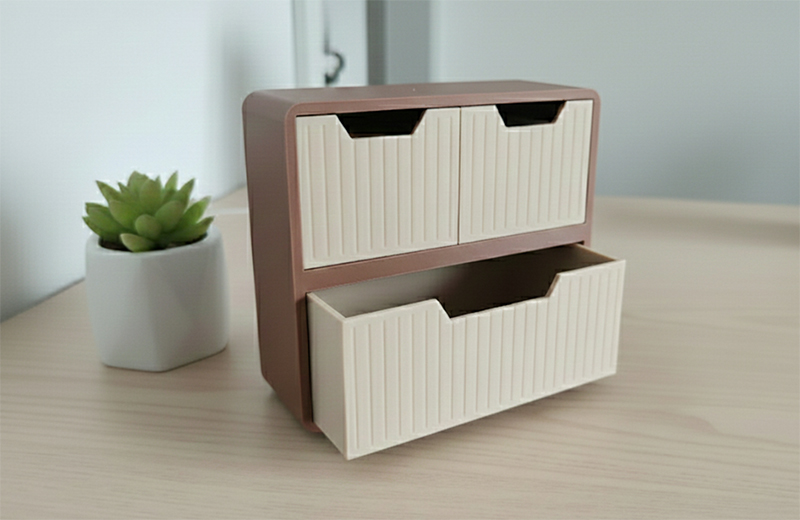

3D打印桌面儲物箱手板模型是針對桌面小型收納需求設計的快速原型，可用于驗證儲物箱的外觀造型、內部空間利用率和開合結構合理性，適合創意展示、功能測試以及后續批量生產的打樣參考，常見于文具收納、電子配件整理等場景。
一、 設計核心要點
尺寸與容量規劃桌面儲物箱需貼合桌面使用場景，建議整體尺寸控制在長 200~350mm、寬 150~250mm、高 100~200mm，內部可根據需求設計分層隔板或分格，比如劃分筆槽、U 盤格、充電器收納區等，隔板高度建議預留 5~10mm 調節余量，方便后續調整。需注意壁厚設計：箱體側壁厚度取 2.5~4mm，箱底厚度取 3~5mm，保證結構強度的同時避免耗材浪費；若設計翻蓋結構，翻蓋厚度可略?。?~3mm），并在翻蓋與箱體連接處預留鉸鏈安裝位或一體成型鉸鏈的空間。
結構實用性設計
開合結構：小型儲物箱可選擇磁吸開合（在箱蓋和箱體對應位置預留磁鐵槽，嵌入直徑 8~10mm 的圓形磁鐵）或卡扣結構（設計彈性卡扣，卡扣根部做圓弧過渡，防止打印后斷裂）；不建議設計復雜的鎖扣結構，手板階段以簡潔實用為主。
便攜與防滑：箱體兩側可設計小型提手凹槽，深度 5~8mm，方便取放；箱底可增加 4 個凸起防滑腳墊（直徑 10~15mm，高度 2~3mm），避免儲物箱在桌面滑動。
細節優化：所有邊角做R2~R5 的圓角過渡，既提升手感，又避免打印時出現銳角處的層紋缺陷；若需要堆疊存放，箱蓋頂部可設計與箱底匹配的凹槽或凸臺，保證堆疊穩定性。
外觀創意設計外觀可根據使用場景調整風格，比如辦公場景選擇簡約純色造型，兒童桌面可設計卡通化外形（如動物造型、積木拼接造型）；箱體外表面可預留紋理或圖案的雕刻位置，比如網格紋、條紋，增強視覺層次感，也可設計成可拆裝的裝飾面板結構，方便更換風格。
二、 材料與工藝選擇
材料選型（按需求優先級排序）
PLA 材料：首選材料，環保無毒、打印難度低、表面光滑，適合制作外觀展示型手板，顏色選擇豐富（透明、純色、漸變色均可），缺點是韌性一般，不耐高溫，不適合長期承重或頻繁開合的結構測試。
PETG 材料：兼顧韌性和易打印性，耐摔、耐化學腐蝕，適合需要測試開合結構、卡扣強度的功能型手板，打印后箱體不易變形，缺點是收縮率略高于 PLA，需在切片時調整補償參數。
ABS 材料：強度高、尺寸穩定性好，適合需要模擬量產材質的手板，缺點是打印時需要封閉恒溫環境，且會產生輕微氣味，需做好通風。
樹脂材料（SLA/DLP 工藝）：適合追求超高精度和細膩表面的展示手板，能清晰還原紋理、圓角等細節，缺點是脆性大，不耐沖擊，不適合功能測試。
工藝選擇
FDM 熔融沉積工藝：性價比最高，適合大多數桌面儲物箱手板，可打印大尺寸箱體，支持一體成型鉸鏈、卡扣等結構，層厚建議設置為 0.15~0.2mm，兼顧精度和打印效率。
SLA 光固化工藝：適合小型、高精度的儲物箱手板，表面粗糙度低，無需打磨即可達到展示效果，適合需要精細紋理的設計，但打印尺寸受限，大尺寸箱體需拆分打印后拼接。
三、 打印前準備與切片設置
模型修復與優化用 Blender、Meshmixer 或 Cura 自帶的模型修復工具檢查 STL 文件，修復破面、非流形邊等問題；對于分體式設計的儲物箱（如箱蓋與箱體分開），需在拼接處設計定位銷和定位孔，保證裝配精度。若設計有卡扣、鉸鏈等活動結構，需預留 0.1~0.2mm 的間隙，避免打印后因尺寸誤差導致卡滯。
切片參數設置（以 FDM 工藝為例）
填充密度：外觀展示型手板填充 20%~30% 即可；功能測試型手板建議填充 50%~70%，提升結構強度；箱底、受力部位可局部增加填充密度。
打印溫度：PLA 材料設置噴嘴溫度 190~210℃，熱床溫度 50~60℃；PETG 材料噴嘴溫度 220~240℃，熱床溫度 60~70℃。
支撐設置：懸空結構（如翻蓋下表面、提手凹槽）需添加支撐，建議選擇樹狀支撐，方便去除且減少對模型表面的損傷；支撐與模型的接觸間距設為 0.2mm。
打印速度：外壁打印速度 40~60mm/s，填充速度 80~100mm/s，保證外壁成型質量。
四、 后處理與功能測試
基礎后處理打印完成后，先拆除支撐結構，用斜口鉗剪去支撐殘留，再用 200~400 目砂紙依次打磨支撐接觸處和層紋明顯的區域，最后用 800 目砂紙精細拋光，提升表面光滑度。若需要上色，可先噴涂一層補土，晾干后再噴面漆，顏色選擇與桌面風格匹配的色調；對于透明材料打印的儲物箱，可通過拋光膏拋光，提升透光性。
功能測試與調整
開合測試：反復開合箱蓋，檢查卡扣是否牢固、磁吸是否到位，若出現卡滯，可通過打磨調整間隙；若鉸鏈斷裂，需優化模型中鉸鏈的厚度和圓角。
承重測試：在箱內放入額定重量的物品（如書籍、電子產品），觀察箱體是否變形，若變形嚴重，需增加壁厚或填充密度。
裝配測試：若設計有隔板、裝飾面板等配件，測試配件的拆裝是否順暢，必要時調整定位結構的尺寸。
