CNC加工銑床是通過計算機數字控制系統，驅動銑刀旋轉并相對工件做多軸聯動運動，實現對金屬或非金屬材料的銑削、鉆孔、攻絲、開槽等加工的自動化設備，是機械制造領域中加工平面、溝槽、型腔、復雜曲面零件的核心設備，廣泛應用于模具、汽車、航空航天、精密零件等行業。

一、 CNC 銑床的核心分類

按主軸布局分類

立式CNC銑床主軸垂直于工作臺，是最常見的銑床類型。其優勢在于裝夾工件方便，操作視野清晰，排屑順暢，適合加工板類、盤類、箱體類零件的頂面、型腔和輪廓，比如機械支架、模具上模仁、設備外殼等。部分立式銑床配備刀庫和自動換刀裝置，升級為立式加工中心，可實現多工序連續加工，大幅提升效率。

臥式CNC銑床主軸平行于工作臺，工件裝夾在工作臺上后，可從側面進行加工。它適合加工箱體類零件的多個側面，比如減速機殼體的孔系、發動機缸體的型腔，還可搭配回轉工作臺實現多工位加工。臥式銑床的劣勢是裝夾復雜，操作視野差，占地面積較大，多用于中大型零件的批量生產。

龍門CNC銑床主軸安裝在龍門架上，工作臺做往復運動，適合加工大型、重型零件，比如機床床身、大型模具、鋼結構件等，加工范圍大，剛性強，加工精度穩定。

按控制軸數分類

三軸 CNC 銑床：支持 X、Y、Z 三個線性軸聯動，可加工平面、簡單曲面和型腔，是基礎款設備，滿足大部分常規零件加工需求。

四軸 CNC 銑床：在三軸基礎上增加一個旋轉軸（A 軸或 B 軸），可加工帶偏心孔、圓周槽的零件，比如葉輪、齒輪、箱體的多角度孔系，減少裝夾次數。

五軸 CNC 銑床：支持 X、Y、Z 三軸 + 兩個旋轉軸聯動，可加工復雜自由曲面零件，比如航空發動機葉片、模具型芯，能一次完成多面加工，精度高、效率高，但設備成本和編程難度也更高。

二、 CNC 銑床的核心結構與工作原理

核心結構組成

主軸系統：帶動銑刀旋轉，決定切削速度，主軸轉速范圍一般為 50~10000r/min，高精度銑床轉速可達 20000r/min 以上。

進給系統：由伺服電機、滾珠絲杠、導軌組成，驅動工作臺或主軸做精準的直線 / 旋轉運動，保證加工的位置精度。

工作臺：用于裝夾工件，三軸銑床工作臺多為矩形，可做 X、Y 軸移動；四軸 / 五軸銑床配備回轉工作臺，實現工件旋轉。

控制系統：核心是數控系統（如發那科、西門子、三菱系統），接收加工程序（G 代碼、M 代碼），轉化為驅動指令控制各軸運動。

冷卻系統：通過噴淋切削液，起到冷卻刀具、潤滑加工表面、排屑的作用，避免刀具過熱磨損和工件變形。

工作原理操作人員先將零件的三維模型轉化為加工程序，傳輸?shù)綌?shù)控系統；系統解析程序后，控制主軸帶動銑刀旋轉，同時驅動進給系統帶動工件或刀具做精準的相對運動；銑刀通過切削去除工件多余材料，逐步加工出符合圖紙要求的零件形狀；加工過程中冷卻系統持續供給切削液，保證加工穩定性，最終完成零件加工。

三、 CNC 銑床的典型加工工藝與適用零件

典型加工工藝

平面銑削：用平底立銑刀加工零件的頂面、臺階面，保證表面平整度和尺寸精度。

輪廓銑削：銑削零件的外輪廓、內輪廓，比如方形孔、圓形孔、異形槽，可通過輪廓補償保證尺寸精準。

型腔銑削：加工零件的凹槽、型腔，比如模具的模腔、零件的減重槽，粗加工時大進給去除余量，精加工時小進給保證表面質量。

孔加工：搭配鉆頭、鉸刀、絲錐，完成鉆孔、擴孔、鉸孔、攻絲等工序，加工螺紋孔、定位孔。

曲面銑削：用球頭銑刀加工復雜曲面，比如模具的型芯曲面、汽車覆蓋件的模具表面，三軸銑床可加工簡單曲面，五軸銑床可加工高精度自由曲面。

適用零件類型

中小型結構件：如機械支架、夾具底座、設備連接件。

模具零件：如模具型腔、型芯、鑲件。

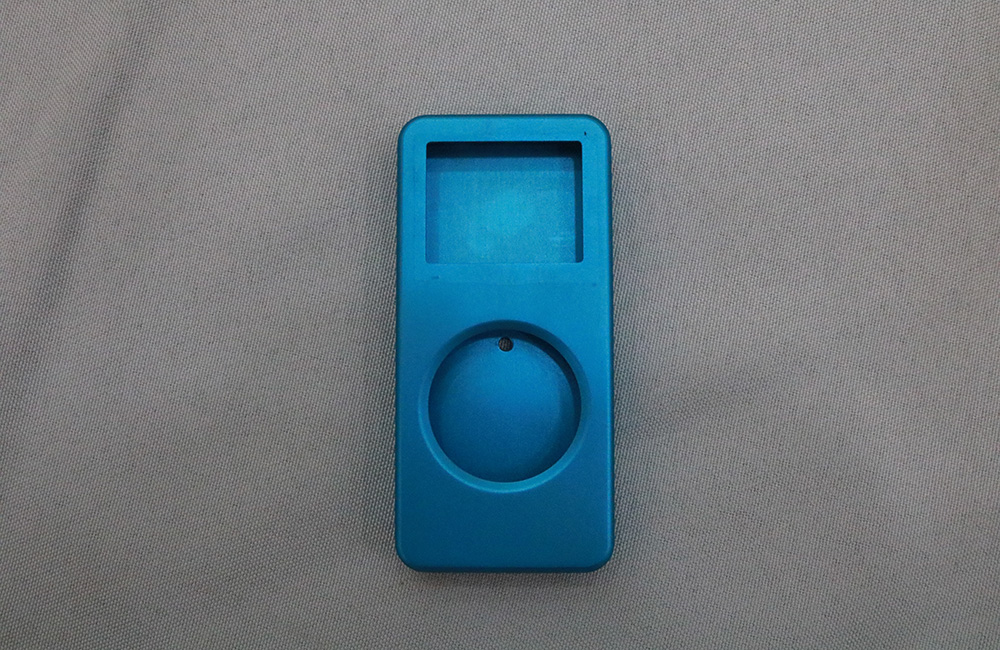

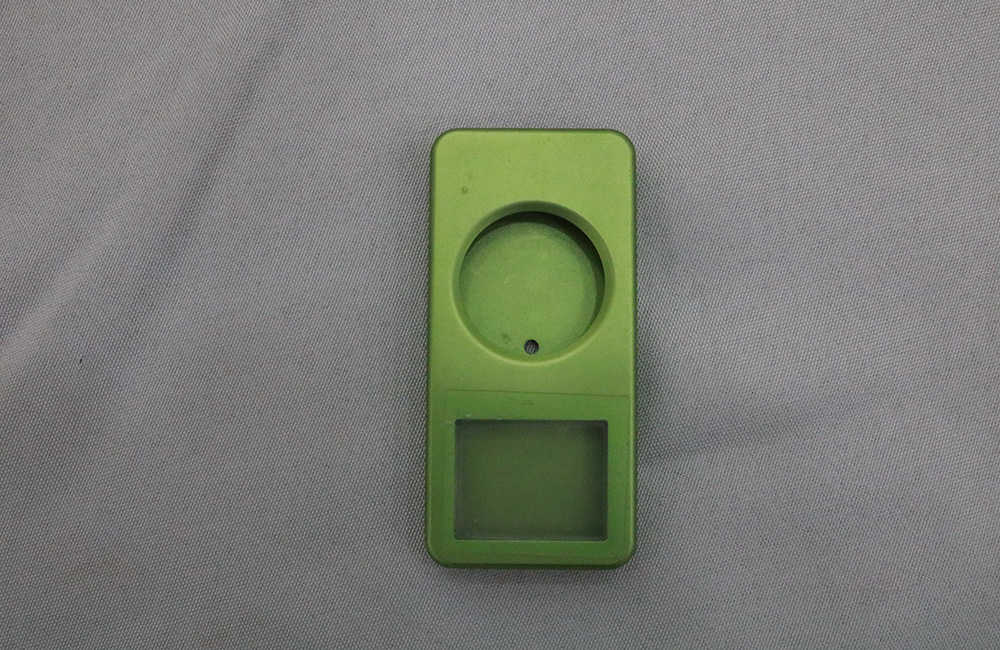

精密零件：如傳感器外殼、電子元件支架、醫療設備零件。

箱體類零件：如減速機殼體、電機外殼（需多工位裝夾或四軸 / 五軸加工）。

四、 CNC 銑床加工的關鍵工藝參數

主軸轉速根據刀具直徑和加工材料調整，刀具直徑越小、材料越軟，轉速越高。比如加工鋁合金時，轉速可達 3000~5000r/min；加工不銹鋼時，轉速一般為 1000~2000r/min，過高轉速會加速刀具磨損。

進給速度粗加工時進給速度高，快速去除余量；精加工時進給速度低，保證表面光滑度。進給速度需與主軸轉速匹配，避免進給過快導致刀具崩刃，或進給過慢降低效率。

切削深度徑向切削深度（刀具切入工件的橫向深度）：粗加工可達刀具直徑的 50%~80%，精加工一般為 0.1~0.5mm。軸向切削深度（刀具切入工件的縱向深度）：根據刀具剛性和機床功率調整，硬質合金刀具可承受更大的軸向切削深度。

切削液選擇加工鋁合金、銅等軟質材料，用乳化液冷卻潤滑；加工不銹鋼、45# 鋼等硬質材料，用極壓切削油減少刀具磨損；加工鑄鐵可干切或用煤油排屑。

五、 CNC 銑床加工的注意事項

刀具選擇銑平面用平底立銑刀，銑曲面用球頭銑刀，開槽用鍵槽銑刀，鉆孔用麻花鉆，刀具材質需匹配加工材料 —— 加工軟質材料用高速鋼刀具，加工硬質材料用硬質合金涂層刀具。

工件裝夾常用平口鉗、真空吸盤、專用工裝夾具裝夾工件，裝夾時需保證定位基準準確，夾緊力適中，避免工件變形或松動。對于薄壁件、細長件，需采用輔助支撐，減少加工變形。

程序仿真與試切加工前需在數控系統或 CAM 軟件中模擬刀路，檢查是否存在刀具碰撞、過切等問題；正式加工前用廢料試切，確認尺寸合格后再批量加工。

刀具磨損監控加工過程中實時觀察刀具狀態，若出現刀具磨損嚴重、切削聲音異常，需及時更換刀具，避免影響零件質量或損壞機床。
