行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 6cm*5cm*8cm
后處理: 噴油
案例介紹

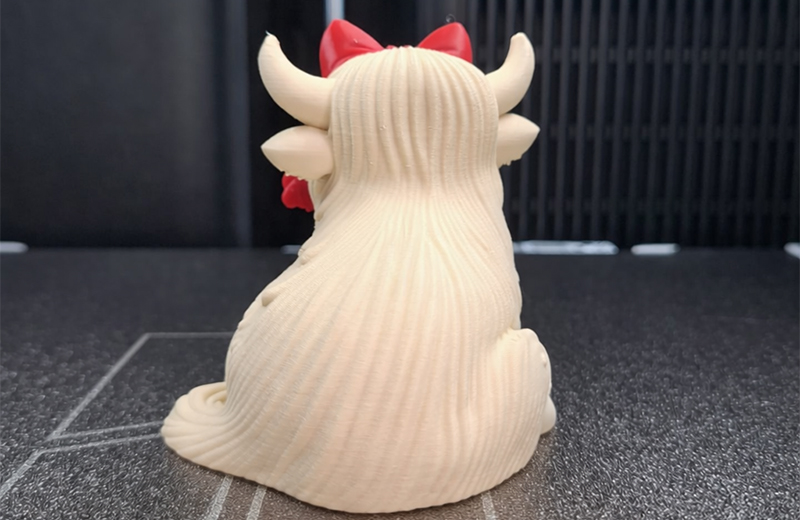

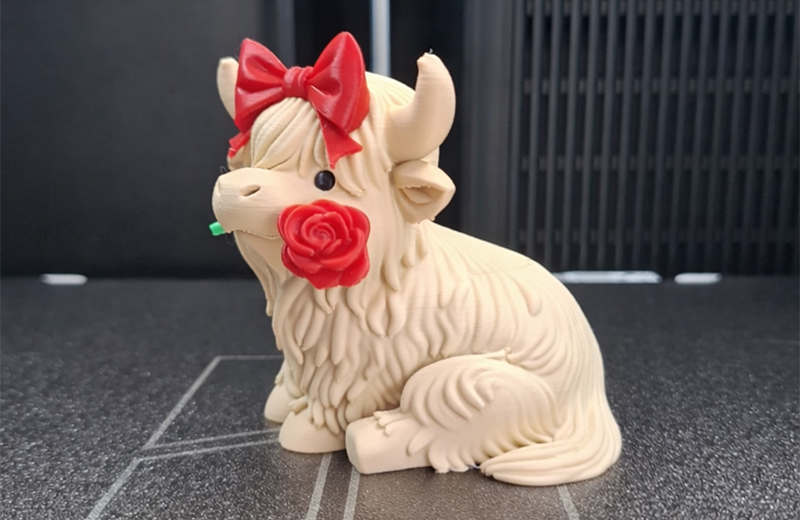

3D打印小牛桌面擺件手板模型是針對卡通風格、簡約風格的生肖小牛擺件設計的快速原型，可用于驗證外觀造型、細節紋理、尺寸比例的合理性，適合創意展示、禮品打樣或個性化定制，常見于書桌裝飾、節日伴手禮等場景。
一、 設計核心要點
尺寸與比例規劃桌面擺件需兼顧觀賞性與擺放穩定性，建議整體高度控制在 80~150mm，體長 100~180mm，寬度 50~80mm。造型比例遵循 “頭大身小” 的卡通化設計原則，頭部占比約為整體高度的 1/3~1/2，顯得呆萌可愛；四肢長度適中，腳掌做加寬處理（寬度≥15mm），保證擺件放置時不易傾倒。壁厚設計需根據尺寸調整：小型擺件（高度＜100mm）壁厚取 1.5~2.5mm，中型擺件（高度 100~150mm）壁厚取 2.5~3.5mm，內部可做中空設計（填充密度 10%~20%），減輕重量的同時節省耗材；若設計可拆卸部件（如牛角、尾巴），需預留 0.1~0.2mm 的裝配間隙，避免打印后卡滯。
細節與功能優化
外觀細節：牛角可設計成螺旋狀或圓弧狀，邊角做 R0.5~R1mm 的圓角過渡，防止尖銳邊角劃傷；眼部、鼻孔、蹄子等特征可做凸起紋理，高度 0.5~1mm，提升立體感；身體表面可添加簡約的毛發紋理或花紋圖案，增強視覺層次感。
擺放與便攜設計：擺件底部設計 2~3mm 厚的防滑底座，或粘貼硅膠腳墊，避免滑動刮傷桌面；若需懸掛展示，可在背部或頭部預留直徑 3~5mm 的掛孔，孔壁做倒角處理，防止穿繩時磨損。
個性化定制：可在小牛背部或底座預留文字雕刻區域（如姓名、祝福語），字體高度不小于 3mm，保證雕刻清晰可辨。
結構可行性設計避免設計過長的懸臂結構（如尾巴長度不宜超過體長的 1/3），若需突出長尾、長角等特征，需在根部做加厚處理（厚度增加 50%~100%），防止打印時下垂變形；分體式設計的零件（如牛角與頭部），可采用凹凸定位結構，保證裝配后對齊精準。
二、 材料與工藝選擇
材料選型
PLA 材料：首選材料，顏色豐富（白色、黃色、棕色等小牛主題色均可直接打印），打印難度低，表面光滑，成型精度高，適合制作外觀展示型手板；缺點是韌性一般，跌落易斷裂，適合靜態擺件。
PETG 材料：兼顧韌性與光澤度，耐摔耐磨，適合需要輕微把玩的擺件，打印后表面可拋光處理，呈現鏡面效果；收縮率略高于 PLA，需在切片時調整補償參數，避免尺寸偏差。
樹脂材料（SLA/DLP 工藝）：適合追求超高細節的手板，能清晰還原毛發紋理、眼部神態等精細特征，表面粗糙度低，無需打磨即可直接上色；缺點是脆性大，不耐沖擊，且樹脂材料易黃變，需避光保存。
木質 PLA / 金屬填充 PLA：適合復古風格擺件，打印后表面帶有木材或金屬質感，無需額外噴涂，直接呈現自然紋理，提升擺件的質感與檔次。
工藝選擇
FDM 熔融沉積工藝：性價比最高，適合大多數桌面擺件手板，可一體成型整體結構，層厚建議設置為 0.15~0.2mm，兼顧精度與打印效率；懸空結構（如腹部、長尾）需添加樹狀支撐，支撐與模型接觸間距設為 0.2mm，方便去除且減少表面損傷。
SLA 光固化工藝：適合小型、高精度的小牛擺件，細節還原度遠超 FDM 工藝，尤其適合精細紋理和復雜曲面的成型；大尺寸擺件需拆分打印后拼接，拼接處需設計定位銷，保證接縫平整。
三、 打印前準備與切片設置
模型修復與優化用 Blender、Meshmixer 或 Cura 自帶的修復工具檢查 STL 文件，修復破面、非流形邊等問題；對于毛發、花紋等精細紋理，可通過 “浮雕” 功能添加，避免因紋理過深導致打印失敗。若模型存在大面積懸空（如腹部離地高度＞10mm），需調整擺放角度，盡量讓懸空面與打印平臺平行，減少支撐用量；底座做平整處理，保證與打印平臺充分接觸，防止打印時翹邊。
切片參數設置（以 FDM 工藝為例）
填充密度：外觀展示型擺件填充 15%~20% 即可；需要一定強度的擺件填充 30%~40%；中空結構的擺件可采用蜂窩狀填充，提升結構穩定性。
打印溫度：PLA 材料噴嘴溫度 190~210℃，熱床溫度 50~60℃；PETG 材料噴嘴溫度 220~240℃，熱床溫度 60~70℃，建議開啟熱床保溫，防止翹邊。
支撐與打印速度：懸空部分添加樹狀支撐，支撐密度設為 10%~15%；外壁打印速度 40~50mm/s，填充速度 70~90mm/s，精細特征區域（如眼部）降低打印速度至 30~40mm/s，保證成型質量。
四、 后處理與上色裝飾
基礎后處理打印完成后，先拆除支撐結構，用斜口鉗剪去支撐殘留，再用 200~400 目 砂紙依次打磨支撐接觸處、層紋明顯的區域，最后用 800 目 砂紙精細拋光，提升表面光滑度；樹脂打印件可直接用清水清洗后固化，再進行輕微打磨。分體式零件的拼接處，可用專用膠水（PLA 用三氯甲烷，樹脂用 UV 樹脂膠）粘合，粘合后打磨接縫，保證整體外觀一致。
上色與裝飾
基礎上色：PLA 和 PETG 打印件可直接噴涂水性漆，先噴一層補土增強附著力，再依次噴涂底色（如黃色、棕色）、細節色（如黑色眼部、白色蹄子），每層油漆需晾干后再噴下一層，避免流掛。
細節提亮：用細毛筆手繪眼部高光、毛發紋理等細節；牛角、蹄子部位可噴涂金屬漆（如金色、銀色），提升質感；底座可粘貼防滑硅膠墊或雕刻個性化文字。
表面防護：上色完成后，噴涂一層透明清漆（啞光或亮光），防止掉色和刮花，延長擺件的使用壽命。
