行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 30cm*15cm*14cm
后處理: 噴油
案例介紹

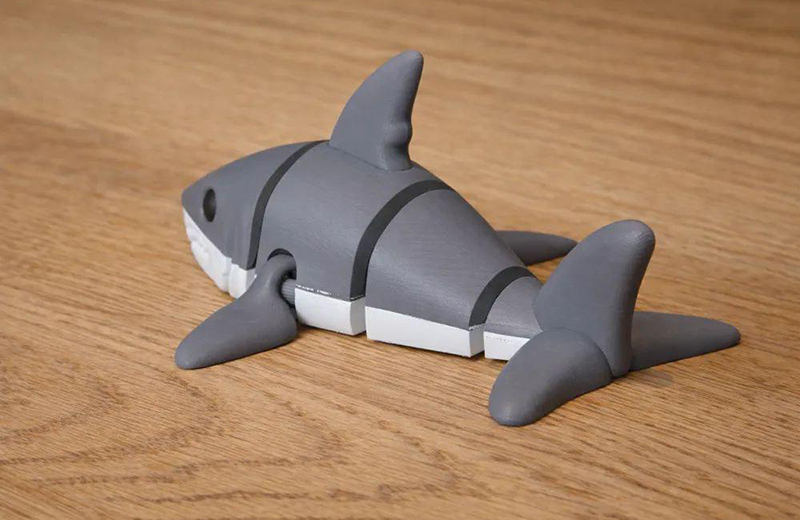

制作一個3D打印的拼接鯊魚玩具手板，是一個融合了機械設計和造型藝術的項目。核心在于設計可靠的拼接關節，讓成品既能穩固咬合又能靈活活動。以下是完整的制作指南。
一、核心：關節與結構設計
這是項目成功的關鍵，需要仔細規劃。
關節類型選擇
球窩關節：最常見。在身體部分設計球形凹槽（球窩），在魚鰭、尾巴等部分設計球形連接頭。優點是活動范圍大、方向多。
軸孔關節：更適合需要單一方向旋轉的部位，如下頜開合。設計一個帶軸孔的連接件和對應的轉軸。
插接/榫卯關節：用于固定拼接，如將鯊魚分成兩段或三段進行組裝。需要精確設計公母榫頭的角度和咬合面。
設計關鍵參數
公差間隙：這是關節松緊的靈魂。球形關節的單邊間隙通常建議在0.2-0.4毫米之間。間隙太小會卡死，太大會松垮。首次打印可先按0.3mm設計，根據測試結果調整。
關節壁厚：關節部位必須有足夠的強度。建議球窩或軸孔處的壁厚不低于2.5-3毫米。
防脫落設計：可以在球窩開口處設計一圈輕微的“唇邊”，或在球形連接頭根部加一個“頸環”，防止關節輕易脫出。
二、如何獲取或創建模型
你有兩種主要路徑。
下載與修改現有設計（推薦起點）
強烈建議從現有模型開始學習。在?Thingiverse、Cults3D?等平臺搜索 “articulated shark”、“printable shark toy” 或 “3D puzzle shark”。下載后，你可以用?Tinkercad（在線，簡單）或?Fusion 360（功能強大）來修改尺寸、調整關節松緊或添加個性化細節。
從零開始自行建模
如果追求完全原創，需要使用?Fusion 360、Blender（更適合生物有機造型）或?SolidWorks?等軟件。建議流程：先雕刻出鯊魚的整體造型，然后仔細分割出需要活動的部件，最后在每個部件上精確構建關節。
三、打印技術與材料選擇
打印質量直接決定關節的順暢度和整體強度。
打印工藝對比
FDM（熔融沉積）：首選工藝，因?yàn)槠唇油婢咄ǔＰ枰欢ǖ慕Y(jié)構強度和耐用性來把玩，F(xiàn)DM打印的PLA或PETG材料完全能滿足，且成本低，適合反復測試修改。
SLA（光固化）：不推薦用于主要結構件。樹脂雖然表面光滑，但通常較脆，反復活動的關節部位容易斷裂。但可以用于打印極小的、裝飾性的細節（如牙齒），再粘貼到FDM主體上。
材料與參數建議
首選材料：PETG。它比PLA韌性更好，更耐疲勞，不易在關節處因反復轉動而斷裂。
關鍵參數：
層高：使用0.1-0.15mm的層高，以提高垂直面的光滑度，讓關節活動更順滑。
填充率：不低于25%。高填充能保證關節部位的強度。
打印方向：務必讓關節的接觸面（如球的赤道部位）垂直于打印平臺。這樣可以避免層間結合力成為受力弱點，同時獲得更圓、更精確的球形。
四、后處理、組裝與測試
后處理
拆除支撐：必須極其小心地清理關節內部的支撐材料，任何殘留都會導致卡死?？梢允褂描囎雍途?xì)工具。
打磨：對所有的關節接觸面進行輕微打磨，去除毛刺?？梢試L試用蠟燭或肥皂輕輕擦拭球形關節表面，作為簡易的潤滑劑，效果顯著。
組裝與測試迭代
先組裝一個關節進行測試。如果太緊，可以用砂紙輕輕打磨連接頭；如果太松，可以在球頭表面薄薄地涂一層指甲油或瞬間膠，待干后增加直徑，再測試松緊。
這是典型的“設計-打印-測試-修改”迭代過程。你可能需要打印2-3個版本才能調整到完美的松緊度。
行動路線圖
第一步：學習。立即去Thingiverse下載一個“可動鯊魚”模型，用切片軟件預覽，仔細觀察它的關節是如何設計的。
第二步：測試。用PETG材料打印這個模型，親自組裝，感受關節的松緊和活動范圍。
第三步：修改。使用建模軟件嘗試修改這個測試模型的某個部分（比如把尾巴改大），然后重新打印測試。
第四步：創造。在理解原理后，開始設計屬于你自己的拼接鯊魚。
