全景工廠
行業(yè)案例
CASE
行業(yè)/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產(chǎn)周期: 2~7天
產(chǎn)品尺寸: 3cm*2cm*4cm
后處理: 噴油
案例介紹

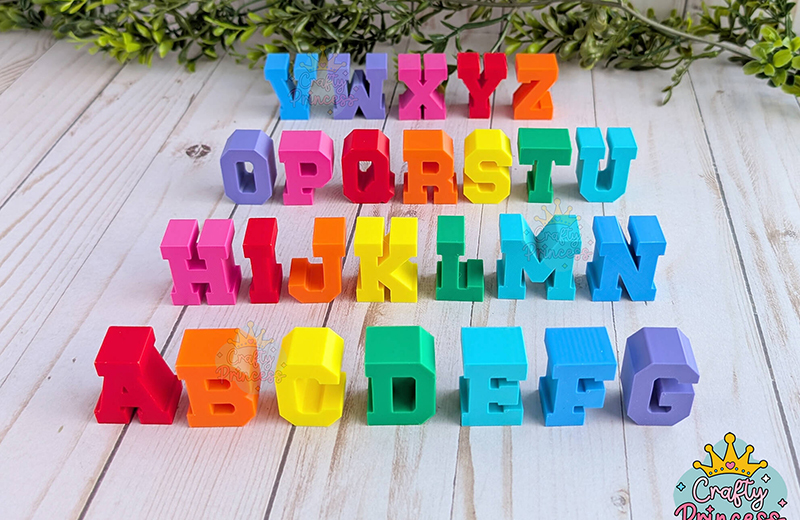

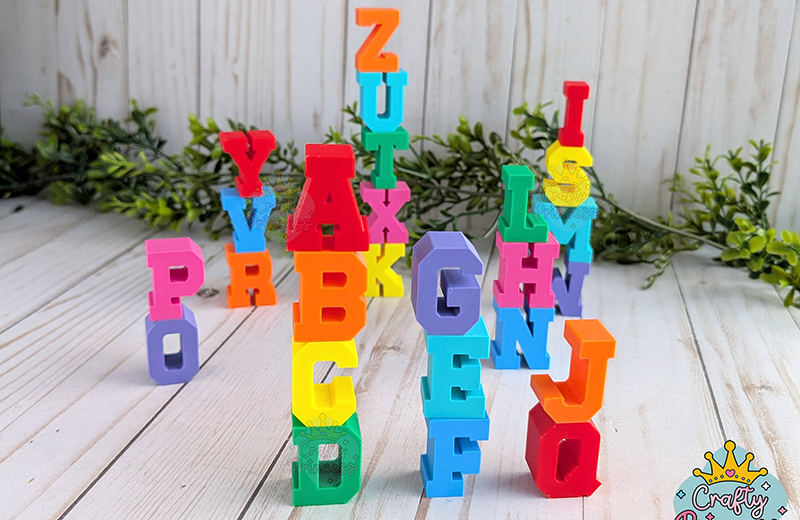

3D打印彩色英文字母模型是一種適合桌面裝飾、標(biāo)識標(biāo)牌、文創(chuàng)禮品的個性化原型，可實現(xiàn)單色、漸變色或多色拼接的視覺效果，常用于品牌 LOGO 展示、兒童早教字母擺件、節(jié)日場景布置等用途。其核心優(yōu)勢在于能精準(zhǔn)還原字母的字體造型、尺寸比例，同時通過多樣化的色彩方案提升美觀度，且支持小批量定制化生產(chǎn)。
一、 設(shè)計核心要點
尺寸與結(jié)構(gòu)設(shè)計字母模型的尺寸需結(jié)合使用場景確定：桌面擺件類字母高度建議50~150mm，厚度 10~25mm，保證擺放穩(wěn)定；標(biāo)識標(biāo)牌類字母高度可根據(jù)需求放大至 200~500mm，厚度需增加至 30~50mm，內(nèi)部可做中空設(shè)計（填充密度 15%~25%）減輕重量。結(jié)構(gòu)上需注意字體筆畫的完整性：對于筆畫纖細(xì)的字體（如襯線字體），需將筆畫寬度控制在≥5mm，避免打印時出現(xiàn)斷筆、變形；字母的邊角處做 R1~R3mm 的圓角過渡，防止尖銳邊角破損，同時提升手感。若設(shè)計為可拼接組合的字母套裝，需保證所有字母的厚度、底部平整度一致，底部可添加 2~3mm 厚的防滑底座，或預(yù)留磁吸安裝孔（直徑 5~8mm），方便字母組合固定。
色彩實現(xiàn)方案設(shè)計彩色效果的實現(xiàn)需結(jié)合 3D 打印工藝選擇，主要分為兩種思路：
一體成型彩色：適合追求色彩過渡自然的需求，設(shè)計時需在建模軟件中規(guī)劃好色彩分區(qū)（如字母主體為紅色、描邊為金色），明確色彩邊界的位置，避免打印時色彩混色。
多色拼接組合：適合高飽和度、對比強(qiáng)烈的色彩搭配，設(shè)計時將字母拆分為多個單色部件（如字母 “A” 的橫杠和豎杠分色），并在拼接處設(shè)計 凹凸定位結(jié)構(gòu)（定位銷直徑比定位孔小 0.1~0.2mm），保證裝配后無縫隙。
二、 材料與工藝選擇
材料選型（按色彩效果優(yōu)先級排序）
PLA 彩虹色耗材：首選材料，無需多次換料，打印過程中可自動實現(xiàn)漸變色彩（如紅→橙→黃→綠的過渡），表面光滑、成型精度高，適合制作漸變色字母擺件；缺點是韌性一般，不耐高溫，避免長期暴曬。
普通彩色 PLA 耗材：顏色種類豐富（涵蓋紅、藍(lán)、黃、黑、白等基礎(chǔ)色及高飽和色），成本低、打印難度小，適合單色字母或多色拼接字母的打?。豢赏ㄟ^不同顏色耗材組合，實現(xiàn)個性化配色。
PETG 彩色耗材：韌性優(yōu)于 PLA，耐摔耐磨，適合需要輕度把玩的字母模型，表面帶有輕微光澤，色彩還原度高；打印時需注意控制熱床溫度，防止翹邊。
樹脂材料（SLA/DLP 工藝）：適合高精度、小尺寸的彩色字母，可通過后期上色實現(xiàn)細(xì)膩的色彩效果，表面粗糙度低，無需打磨即可直接噴涂；缺點是脆性大，不適合大尺寸字母打印。
工藝選擇與色彩實現(xiàn)方式
FDM 熔融沉積工藝（主流選擇）
一體漸變色打?。菏褂貌屎缟?PLA 耗材，直接導(dǎo)入字母模型切片打印，無需調(diào)整額外參數(shù)，層厚建議設(shè)置為0.15~0.2mm，提升色彩過渡的順滑度；打印時關(guān)閉風(fēng)扇或降低風(fēng)扇轉(zhuǎn)速，減少層紋對色彩視覺的影響。
多色拼接打印：將拆分后的單色字母部件分別打印，打印完成后用專用膠水（PLA 用三氯甲烷，PETG 用專用膠）粘合，粘合后打磨接縫處，保證整體外觀平整；也可使用雙噴頭 3D 打印機(jī)，實現(xiàn)一次成型的多色字母，避免拼接步驟。
SLA 光固化工藝（高精度選擇）先打印白色樹脂字母基底，再通過手工上色或噴涂的方式實現(xiàn)彩色效果：先用 200~400 目砂紙打磨表面，噴一層補(bǔ)土增強(qiáng)附著力，再依次噴涂底色、細(xì)節(jié)色，最后噴透明清漆防護(hù)；適合需要精細(xì)紋理的字母模型，如帶有浮雕圖案的字母。
三、 打印前準(zhǔn)備與切片設(shè)置
模型修復(fù)與優(yōu)化用 Blender、Meshmixer 等軟件檢查字母 STL 模型，修復(fù)破面、非流形邊等問題；對于筆畫纖細(xì)的部位，可適當(dāng)做加厚處理，避免打印失敗。若為多色拼接模型，需在拆分部件時預(yù)留裝配余量，確保拼接精準(zhǔn)。切片時將字母模型的 底部與打印平臺充分接觸，減少支撐使用；若字母存在懸空筆畫（如字母 “B”“R” 的上部圓?。?，需添加樹狀支撐，支撐密度設(shè)為 10%~15%，支撐與模型接觸間距設(shè)為 0.2mm，方便去除且不損傷表面。
切片參數(shù)設(shè)置（以 FDM 工藝為例）
填充與壁厚：桌面擺件類字母填充密度20%~30%即可，標(biāo)識類字母填充密度提升至 40%~50% 增強(qiáng)強(qiáng)度；壁厚設(shè)置為2~3 層（對應(yīng)擠出寬度），保證字母側(cè)壁的緊實度。
打印溫度：普通 PLA 噴嘴溫度 190~210℃，熱床溫度 50~60℃；彩虹色 PLA 可適當(dāng)提高噴嘴溫度至 200~220℃，提升耗材流動性；PETG 噴嘴溫度 220~240℃，熱床溫度 60~70℃。
打印速度：外壁打印速度 30~40mm/s，填充速度 60~80mm/s，保證色彩均勻附著；精細(xì)筆畫區(qū)域降低打印速度至 20~30mm/s，避免斷筆。
四、 后處理與色彩優(yōu)化
基礎(chǔ)后處理打印完成后拆除支撐，用斜口鉗剪去支撐殘留，再用 200~800 目砂紙依次打磨表面，去除層紋；對于彩虹色字母，可使用拋光膏進(jìn)行精細(xì)拋光，提升色彩光澤度。多色拼接的字母，粘合后需打磨接縫，確保色彩邊界整齊。
色彩強(qiáng)化與防護(hù)
若打印的單色字母色彩飽和度不足，可噴涂一層同色系的丙烯顏料，增強(qiáng)色彩鮮艷度；
對于用于戶外的字母模型，需噴涂UV防護(hù)清漆，防止陽光暴曬導(dǎo)致褪色；
兒童早教用字母可噴涂環(huán)保水性漆，保證安全無毒，同時提升表面耐磨性。
