行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 2cm*1cm*2cm
后處理: 噴油
案例介紹

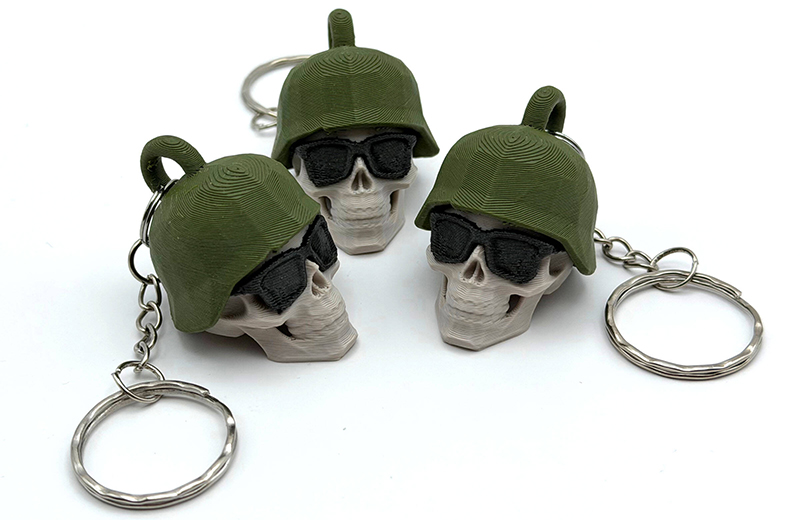

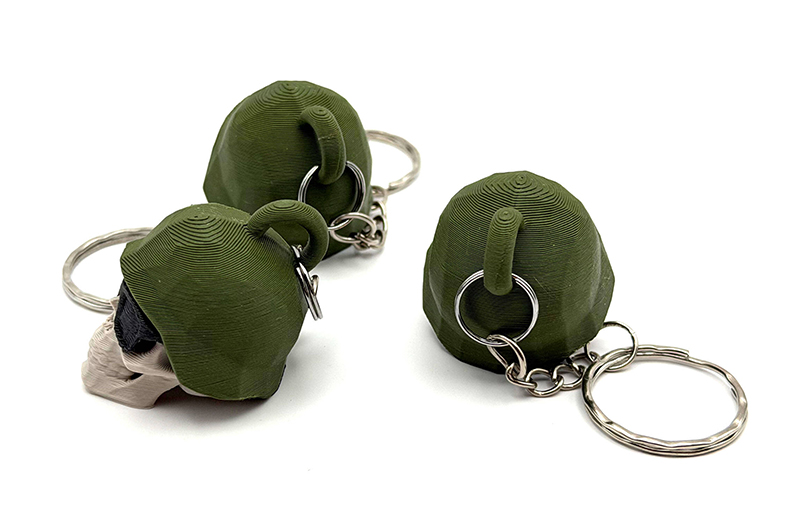

3D打印骷髏頭士兵鑰匙扣手板模型是一種將骷髏元素與士兵造型相結合的創意手工藝品，通過 3D 打印技術能夠精準地還原其細節。以下是關于它的設計與制作的相關介紹：
設計要點
骨骼細節刻畫：頭部要突出顱骨結構，如額骨隆起、眼眶空洞、鼻腔凹陷等，牙齒排列需疏密有致。軀干與四肢方面，胸腔可簡化為肋骨輪廓，骨盆為三角形，四肢骨骼保留骨干與關節的區分。
姿態與風格設計：姿態可選擇動態或靜態，如站立揮手、坐姿翹腿等動態姿勢能增強張力，雙手交叉抱胸等靜態姿勢則更顯沉穩。風格上，卡通 Q 版可夸張頭部比例，添加裝飾元素；暗黑寫實風格可按真實骨骼比例縮放，強化骨骼紋理；還可設計成機械融合風格，在骨骼關節處添加機械結構。
材料選型
光敏樹脂：精度極高，表面光滑，能完美還原骨骼紋理，適合寫實風格或高細節模型，但脆性較高。
PLA：成本低、易打印，黑色 PLA 可直接呈現暗黑質感，適合批量制作卡通風格或測試原型，但表面層紋較明顯。
ABS：韌性好、耐沖擊，適合可動模型，表面可噴漆做舊，但打印需加熱平臺防翹邊。
熒光或金屬色樹脂：熒光樹脂可在暗處發光，金屬色樹脂能增強機械或復古風格，適合主題性擺件。
打印流程
模型預處理：檢查細長骨骼的壁厚，對薄弱部位做加粗處理，可動關節設計為 “球窩結構” 或 “軸孔配合”，預留 0.1mm 間隙。針對懸空結構添加支撐，大型模型建議分件打印。
切片參數設置：細節區域?qū)痈哌x 0.05-0.1mm，主體骨骼選 0.1-0.2mm。細長骨骼填充率 80%-100%，軀干、頭部填充率 50%-70%。打印方向上，顱骨面部朝上，四肢沿長度方向打印。
打印過程監控：樹脂打印時，重點觀察肋骨、指骨的成型；PLA/ABS 打印時，確保第一層與平臺貼合牢固。
后處理
基礎處理：用手術刀或尖嘴鉗剝離支撐，骨骼細節處的殘留用細銼刀輕修，可動關節處用砂紙打磨。
打磨拋光：PLA/ABS 模型用砂紙逐級打磨，樹脂模型僅需輕磨支撐殘留。
上色與風格化處理：暗黑寫實風格可噴黑色或深灰色底色，用干刷法在骨骼凸起處掃銀色、古銅色；卡通 Q 版風格可用亮色噴涂主體，骨骼邊緣用白色勾線，并添加裝飾圖案。
