行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*8cm*4cm
后處理: 噴油
案例介紹
第一步：明確需求與構思草圖
在動手前，先明確你的核心需求，這直接決定設計方向：
主要用途：是纏繞長段廢料便于存放，還是為粉碎回收做準備？
驅動方式：簡單的手搖式，還是連接電機的自動式？
容量與尺寸：大概需要纏繞多長、多粗的線材？這決定了卷線盤的尺寸。
使用場景：是固定在桌面，還是需要便攜？

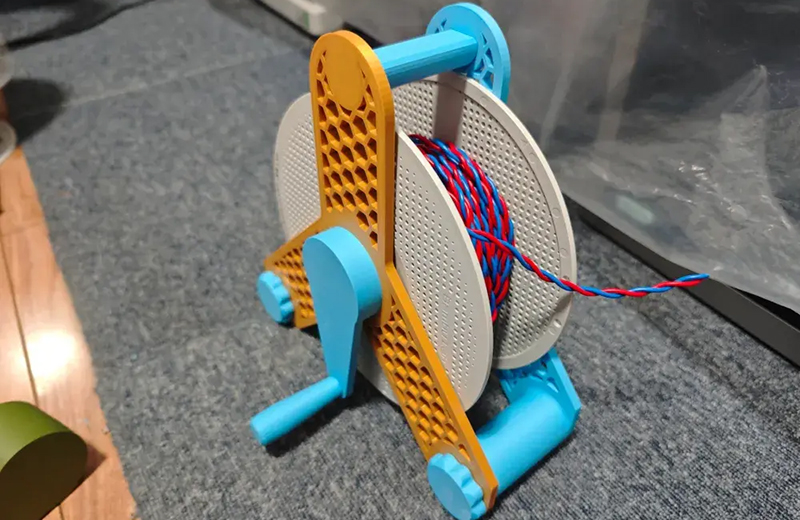

拿出一張紙，畫出你腦海中的卷線器草圖，標注關鍵部件（如支架、轉軸、手柄、線材卡扣）。
第二步：三維建模
將草圖轉化為數字模型。常用的免費軟件有?Fusion 360（功能強大）或?Tinkercad（在線、易上手）。
核心部件建模：分別創建底座、兩側支架、帶手柄的轉軸、以及可拆卸的卷線盤。
關鍵設計點：
轉軸與支架的配合：轉軸兩端需要與支架上的孔形成平滑的轉動配合，間隙要留出約0.2-0.4mm的打印公差。
防脫設計：在轉軸或卷線盤上設計凹槽或卡扣，防止線材在纏繞時脫出。
結構強化：在承受力的部位（如支架與底座連接處）添加加強筋。
第三步：切片與3D打印
將模型轉化為打印機可識別的指令。
切片軟件設置：
層高：0.2mm可在強度與速度間取得平衡。
填充率：承受力的部件建議20%-30%。
支撐：對于支架下方的懸空部分，需要生成支撐材料。
打印建議：
材料：PLA?最易打印，適合原型；需要更高強度可選?PETG。
打印方向：將模型受力方向（如支架）垂直于打印平臺，能獲得更好的層間強度。
第四步：組裝、測試與優化
后處理與組裝：去除支撐，稍微打磨卡澀部位，然后組裝各部件。
功能測試：裝上一些廢料進行實際纏繞測試。
優化迭代：根據測試結果回到建模步驟調整。常見問題有：轉動不順暢（需擴大軸孔間隙）、卷線盤變形（需增加壁厚或填充率）、線材易脫落（需加深導向槽）。
這個過程通常需要1-3次迭代才能做出一個順手好用的工具。
