行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*2cm*2cm
后處理: 噴油
案例介紹

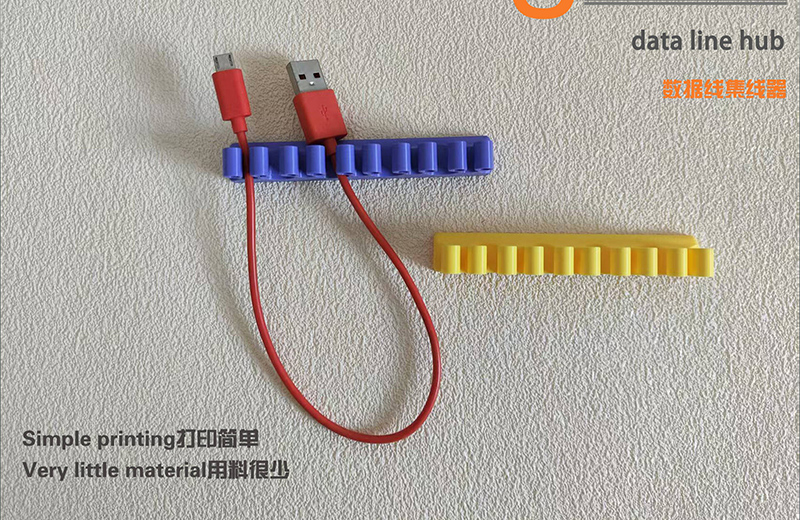

3D打印數據線集線器手板模型是一種通過3D打印技術制作的用于整理和收納數據線的模型，它可以幫助解決數據線纏繞問題，使桌面更加整潔有序。以下是關于它的設計、制作等方面的介紹：
設計要點
結構設計：采用模塊化分隔，通過卡扣式擋板自由劃分空間，單格尺寸建議 3×3cm 起，以兼容主流線徑?？稍O(shè)計彈性固定方案，如內置 TPU 軟膠凹槽或彈簧夾層，防止線纜滑脫，在出口處增加硅膠防滑圈。同時，預留底部或側面穿線孔，直徑一般為 Φ5-8mm，并搭配理線槽引導線纜走向，實現隱藏走線。此外，還可考慮采用堆疊接口，如燕尾槽或磁吸結構，以支持多層疊加擴容。
材料選擇：主體材質優先選擇 PLA，因其具有易打印、環保等特點；對于高強度場景，可選 PETG 或 ABS，但使用 ABS 時需注意封閉艙體以防翹邊。柔性部件可獨立打印 TPU 插件，或預留槽位后期嵌入硅膠片。
外觀設計：可采用極簡幾何造型或趣味主題設計，如動物、科技感元素等，以提升桌面質感。
制作流程
設計建模：使用 3D 建模軟件，如 SolidWorks、ProE、UG、Fusion 360 等，繪制數據線集線器手板模型，并標注關鍵尺寸、裝配關系、精度要求等。
選擇打印工藝和材料：根據模型的復雜程度、精度要求和使用場景，選擇合適的 3D 打印工藝，如 FDM（熔融沉積成型）、SLA（光固化成型）等。常用的打印材料有 PLA、PETG、ABS、樹脂等。
切片處理：將 3D 模型導入切片軟件，如 Cura、PrusaSlicer 等，設置打印參數，包括層高、填充密度、打印速度、噴頭溫度等。
打印制作：將切片后的文件導入 3D 打印機，開始打印。打印過程中需監控打印情況，避免出現翹曲、拉絲或支撐粘連等問題。打印完成后，拆除支撐結構，清理毛刺。
后處理：對打印件進行后處理，如打磨、噴涂油漆、絲印或激光雕刻等，以提高表面質量和美觀度。最后，將多個部件組裝成完整的手板模型，并檢查裝配縫隙、活動部件的流暢性。
案例參考
多端口集線器模型：由estudiocog 設計，具有多端口設計，可同時整理多根線纜，兼容各種線纜類型和尺寸，易于使用標準 FDM 打印機進行 3D 打印，外觀時尚緊湊，適合家庭或辦公室使用。
渦輪卷線器模型：采用旋轉葉片結構配合手動旋鈕，單次可容納 3-5 根線纜，齒輪嚙合需高精度，建議單獨打印后組裝調試。
分形洪流風格USB集線器盒模型：靈感來自分形洪流 PC 機箱，具有時尚的外觀，可隱藏 USB 集線器和難看的適配器，使桌面整潔現代。它由主體、卡扣式前面板、卡扣式后面板和可拆卸支腳組成，所有部件都可以單獨打印，允許用戶混合搭配顏色以實現個性化外觀。
