行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*5cm*5cm
后處理: 噴油
案例介紹

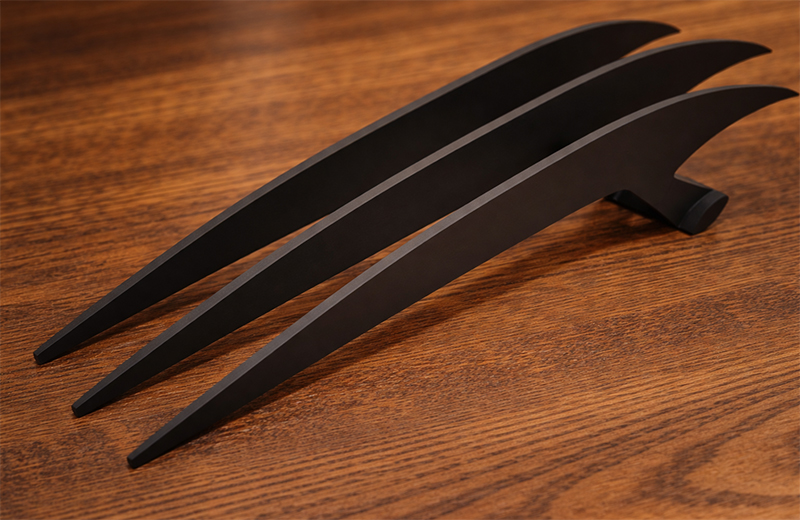

制作一套可穿戴的3D打印利爪手板模型，核心在于確保模型貼合手部、便于活動、佩戴牢固。整個過程與制作置物架類似，但在設計上更需考慮人體工學。
設計建模：從手部到利爪
手部測量與建模：準確測量佩戴者手指各關節的圍度、長度以及手掌寬度。最簡單的方法是圍繞手指關節用紙帶做標記，然后測量紙帶長度。你可以直接以手為參考，在建模軟件中繪制基礎模型。
分件設計：通常將每個手指的利爪部分與指環/指套分開設計，切忌打印成一個整體。這能確保利爪角度可調、穿戴更靈活。
連接結構：利爪與指套之間需設計可靠的連接，如插槽+橫向銷釘（像關節玩偶），或設計卡扣。務必在插槽處預留足夠公差（建議單邊0.3-0.5mm）。
穿戴固定：指環/指套內側可設計凹槽，用于嵌入彈力繩、魔術貼或彈性繃帶，這是佩戴舒適和穩固的關鍵。手腕或手背處可設計一個固定基座來整合所有指套。
打印準備與執行：精度與強度
模型擺放：在切片軟件中，讓利爪的尖端朝上豎直打印，可以減少支撐面積，獲得最光滑的表面和最高的尖端強度。指環部分則側放打印，以保證環體強度。
材料選擇：
PLA：最常用，易于打印，適合制作造型復雜的利爪，但較脆，利爪尖端易斷。
PETG：更推薦，具有良好的韌性、強度和一定的柔韌性，制成的利爪更耐用，不易突然斷裂。
TPU：一種柔性材料，可用來打印指環或固定帶部分，佩戴極其舒適，但無法用于需要硬度的利爪主體。
后處理與組裝：從部件到裝備
精細打磨：利爪表面和尖端需要從粗目數砂紙（如400目）逐步打磨到細目數（如1000目以上），以獲得光滑或鋒利的質感。使用打磨棒或小型打磨機處理內部和細節更高效。
組裝連接：將利爪插入指套的預留插槽，使用合適直徑的金屬棒、竹簽或?qū)Ｓ媚Ｐ弯N釘作為軸，滴入一滴CA膠（快干膠）?固定。確保所有關節活動順暢。
穿戴系統：最后，將彈力繩或魔術貼穿過設計好的孔槽并固定。可以粘貼一些薄海綿或絨布在指環內側，以提升佩戴舒適度。
重要安全與優化建議
安全第一：如果利爪用于Cosplay或把玩，務必對尖端進行鈍化處理，避免意外劃傷。嚴禁使用剛性利爪進行擊打等危險動作。
測試迭代：強烈建議先單獨打印一個手指的完整組件（指環+利爪），測試尺寸、連接和舒適度，確認無誤后再打印全套。這能節省大量時間和材料。
優化結構：對于較長的利爪，可以在利爪背部設計一條加強筋，防止其因自重或輕微碰撞而斷裂。
進階靈感
如果你想讓作品更出色，可以考慮：
模塊化設計：設計不同形狀、長度的利爪尖，使其可以互換，實現一套底座多種造型。
集成燈光：在利爪內部設計線槽和卡槽，嵌入細小的LED燈帶，通過微型電池供電，打造發光效果。
