行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 30cm*20cm*8cm
后處理: 噴油
案例介紹

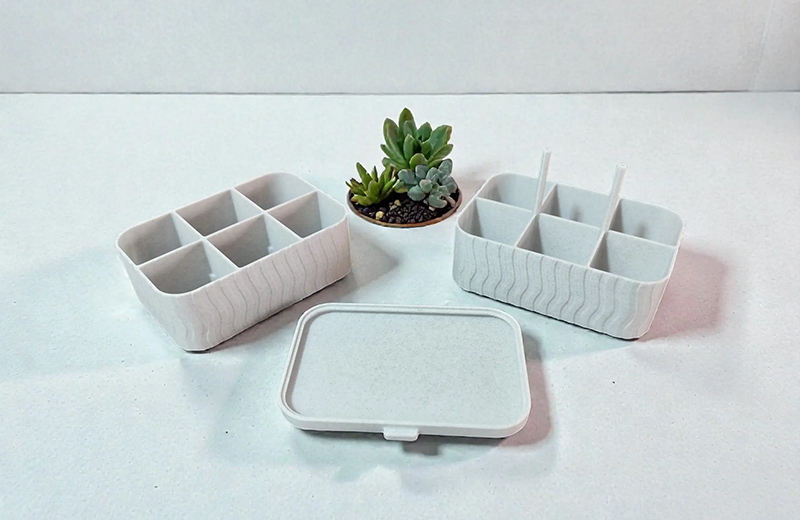

3D打印餐具收納盒手板模型是用于驗證收納盒結構合理性、裝配便捷性與外觀效果的原型件，具有成型快、成本低、可快速迭代修改的特點，設計和打印需兼顧實用性、承重性和食品接觸安全性，具體方案如下：
一、 設計核心要點
結構與分區設計收納盒需按餐具類型劃分功能區，常見分區包括刀叉格、筷子格、勺子格，可設計成可拆卸隔板結構，方便根據餐具尺寸調整格子大小。單格尺寸建議：刀叉格寬 15~20mm、深 80~100mm，筷子格寬 10~12mm、深 200~220mm，勺子格寬 30~40mm、深 120~150mm，適配家用常規餐具尺寸。盒體底部需設計瀝水孔，孔徑 3~5mm，孔間距 15~20mm，避免積水滋生細菌；也可在底部增加可拆卸瀝水托盤，托盤高度 5~8mm，方便傾倒積水。盒體側壁可設計防滑凸紋或把手凹槽，提升握持穩定性；邊緣做圓角處理（圓角半徑≥3mm），防止劃傷手部。若設計帶蓋收納盒，蓋子與盒體的連接可選用卡扣結構或鉸鏈結構，卡扣需設計成彈性結構，開合順暢且不易脫落；鉸鏈可采用一體式打印的柔性鉸鏈，無需額外裝配金屬合頁。
尺寸與壁厚設定家用餐具收納盒整體尺寸建議長 250~300mm、寬 150~200mm、高 100~150mm，適配廚房臺面空間。盒體壁厚需保證承重性，建議 3~4mm，隔板壁厚 2~3mm；底部和托盤壁厚可適當增加至 4~5mm，增強抗壓能力，避免放置重型餐具時變形。
材料選擇原則手板模型可根據需求選擇不同 3D 打印材料，若需測試外觀和結構，優先選PLA，打印難度低、顏色豐富、成本低，缺點是耐溫性差（熱變形溫度約 60℃），不適合長期接觸高溫餐具。若需測試實用性和食品接觸安全性，可選PETG或PLA+，PETG 耐溫性優于 PLA（熱變形溫度約 70~80℃），韌性好、不易碎裂，且符合食品接觸標準；PLA + 在 PLA 基礎上提升了韌性，抗摔性更強。避免使用 ABS 材料打印餐具相關手板，ABS 打印時會產生刺鼻氣味，且材料本身不適合長期接觸食品。
二、 打印參數與工藝設置
以 FDM 3D 打印為例，核心參數設置需兼顧模型強度和表面質量：
基礎參數層高設為 0.2mm，兼顧打印效率和表面光潔度；填充密度 30%~40%，盒體和隔板填充密度取 40%，保證承重性，蓋子和托盤取 30%，減輕重量。打印速度 50~60mm/s，外壁打印速度可降至 40~50mm/s，提升表面平整度。噴嘴溫度：PLA 材料 190~210℃，PETG 材料 220~240℃；熱床溫度：PLA 材料 50~60℃，PETG 材料 60~70℃，防止模型翹邊。
支撐與擺放策略模型擺放時優先將盒體底面朝下，減少支撐使用；瀝水孔、卡扣、鉸鏈等復雜結構若存在懸空部分，添加樹狀支撐，支撐密度 15%~20%，支撐與模型的接觸面積盡量小，方便后期拆除?？刹鹦恫考ㄈ绺舭?、瀝水托盤）建議單獨打印，避免一體打印后拆分導致模型損壞；打印時保留部件的裝配間隙，間隙控制在 0.1~0.2mm，確保裝配順暢。
三、 后處理工序
支撐拆除與打磨
打印完成后，用尖嘴鉗或刮刀小心拆除支撐結構，注意不要劃傷模型表面；用 400~800 目砂紙打磨支撐殘留痕跡和邊緣毛刺，打磨后用酒精擦拭表面，去除粉塵。
表面優化（可選）
若追求更高的表面光潔度，可對 PLA 或 PETG 模型進行拋光處理，用 1000~2000 目砂紙精細打磨后，涂抹少量專用拋光膏，用棉布擦拭至表面發亮；也可進行噴漆處理，選用食品接觸級噴漆，提升外觀質感。
裝配與測試
將隔板、瀝水托盤等部件組裝到位，測試隔板的可拆卸性和穩定性，放置餐具測試收納效果；若發現格子尺寸不合理或結構松動，可直接修改3D模型，重新打印迭代，無需開模，大幅縮短修改周期。
四、 設計與打印注意事項
設計時需考慮3D打印的工藝限制，避免設計過于復雜的懸空結構，減少支撐使用，降低后處理難度。
打印食品接觸相關部件時，需選用合規材料，打印后徹底清洗，去除殘留的打印粉塵，避免材料碎屑接觸食品。
手板模型測試完成后，若需批量生產，可根據手板的結構優化方案，開注塑模具生產塑料餐具收納盒，降低量產成本。
