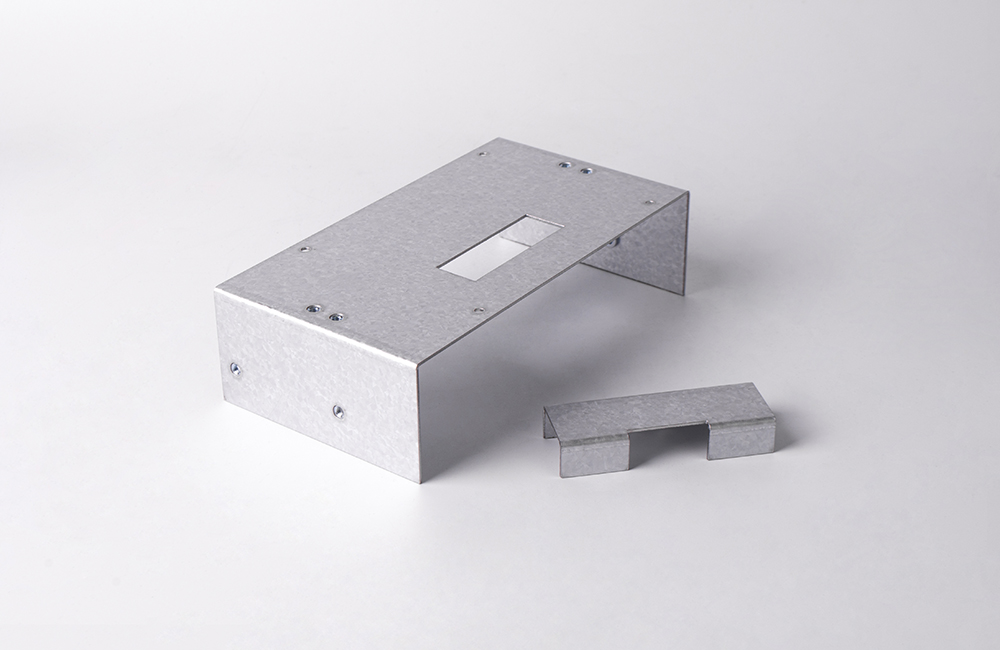

鈑金折彎后易因結(jié)構(gòu)剛性不足出現(xiàn)變形、翹曲或承載力下降，針對折彎件的加強(qiáng)需從設(shè)計優(yōu)化、工藝強(qiáng)化、結(jié)構(gòu)補(bǔ)強(qiáng)三個維度入手，結(jié)合零件的使用場景和受力特點(diǎn)選擇合適方法，具體方案如下：

一、 設(shè)計層面：從源頭提升折彎件剛性

在零件設(shè)計階段融入加強(qiáng)結(jié)構(gòu)，是最經(jīng)濟(jì)高效的加強(qiáng)方式，核心是優(yōu)化折彎的幾何形態(tài)和局部結(jié)構(gòu)。

增加折彎邊高度與厚度折彎件的剛性與折彎邊高度、板材厚度正相關(guān)：在空間允許的前提下，適當(dāng)增加折彎直邊高度（建議不小于板厚的10倍），或選用更厚的板材，可直接提升抗彎能力。例如1.0mm厚冷軋鋼板的折彎件，將直邊高度從20mm增至30mm，抗彎剛性可提升約50%。

設(shè)計折彎加強(qiáng)筋在折彎件的立邊或折角處增設(shè)條狀加強(qiáng)筋，通過改變板材的應(yīng)力分布，大幅提升抗變形能力，常見類型有兩種：

縱向加強(qiáng)筋：沿折彎立邊的長度方向沖壓出條狀凸起，筋高 3~5mm，筋寬 5~8mm，間距 50~80mm，適合提升長條狀折彎件的整體剛性，比如機(jī)柜立柱的折彎立邊。

環(huán)形加強(qiáng)筋：在折彎件的折角附近設(shè)計環(huán)形或弧形加強(qiáng)筋，覆蓋折角的應(yīng)力集中區(qū)域，防止折角處因受力開裂或變形，適合箱體類零件的邊角加強(qiáng)。注意：加強(qiáng)筋需在折彎前通過沖壓完成，筋的方向應(yīng)與受力方向一致，避免與折彎線垂直導(dǎo)致板材撕裂。

優(yōu)化折彎半徑選擇合理的折彎半徑，避免過小半徑導(dǎo)致板材內(nèi)部應(yīng)力集中。對于低碳鋼、鋁合金等塑性好的材料，折彎半徑建議不小于板厚的 1 倍；對于不銹鋼等硬度高的材料，折彎半徑不小于板厚的 1.5 倍。合適的折彎半徑能讓板材變形更均勻，減少后期開裂風(fēng)險。

設(shè)計折彎翻邊/包邊在折彎件的邊緣做翻邊處理（翻邊高度 5~8mm），或?qū)Ρ“宀恼蹚澕霭吔Y(jié)構(gòu)（將邊緣折回包裹一層板材），相當(dāng)于局部增加板材厚度，既能提升邊緣剛性，又能消除鋒利邊緣，比如配電箱門板的折彎邊緣常用包邊加強(qiáng)。

二、 工藝層面：通過加工手段強(qiáng)化折彎件性能

在折彎加工過程中引入特殊工藝，改善板材的力學(xué)性能或成型質(zhì)量，進(jìn)一步提升折彎件的強(qiáng)度。

折彎后回火處理對于不銹鋼、高碳鋼等硬度高、回彈大的材料，折彎后進(jìn)行低溫回火處理（溫度 150~200℃，保溫 1~2 小時），可消除折彎產(chǎn)生的內(nèi)應(yīng)力，減少變形風(fēng)險，同時提升材料的韌性，避免后期受力開裂。

優(yōu)化折彎模具與參數(shù)

選用彎刀模具替代尖刀模具，彎刀的弧形刃口能讓板材受力更均勻，減少折彎處的壓痕和應(yīng)力集中，提升成型質(zhì)量；

調(diào)整折彎壓力和保壓時間，適當(dāng)增大保壓時間（延長至 1~2 秒），讓板材充分塑性變形，降低回彈量，保證折彎角度精準(zhǔn)，間接提升結(jié)構(gòu)穩(wěn)定性。

表面噴涂 / 電鍍強(qiáng)化對折彎件進(jìn)行噴塑、鍍鋅或電泳處理，不僅能防銹，還能在表面形成一層致密的保護(hù)膜，增強(qiáng)表面硬度，提升折彎件的耐磨和抗腐蝕能力，間接延長使用壽命。

三、 結(jié)構(gòu)層面：通過附加零件補(bǔ)強(qiáng)折彎件

對于重載或高精度折彎件，僅靠自身結(jié)構(gòu)無法滿足強(qiáng)度需求時，可通過加裝附加零件進(jìn)行補(bǔ)強(qiáng)。

焊接加強(qiáng)板 / 加強(qiáng)筋條在折彎件的薄弱部位焊接加強(qiáng)板（材質(zhì)與母材一致，厚度略厚于母材），或焊接角鋼、槽鋼等型材作為加強(qiáng)筋條，加強(qiáng)板的尺寸需覆蓋受力區(qū)域，焊接時采用點(diǎn)焊或斷續(xù)焊，避免高溫導(dǎo)致板材變形。例如重型機(jī)柜的折彎橫梁，可在側(cè)面焊接加強(qiáng)板提升承載力。

壓鉚 / 螺栓固定補(bǔ)強(qiáng)件對于不適合焊接的板材（如鍍鋅板、鋁板），可通過壓鉚螺母 + 螺栓固定補(bǔ)強(qiáng)件，比如在折彎件的立邊壓鉚螺母，再安裝金屬補(bǔ)強(qiáng)片，這種方式可拆卸，方便后期維護(hù)。

粘貼剛性襯板對于輕型折彎件（如電子設(shè)備外殼），可在折彎內(nèi)側(cè)粘貼亞克力板、玻纖板等剛性襯板，通過膠粘劑固定，既能提升剛性，又不會顯著增加重量，適合對輕量化要求高的場景。

四、 注意事項

加強(qiáng)方案需與零件的使用場景匹配，避免過度加強(qiáng)導(dǎo)致成本增加和重量上升；

焊接或粘貼補(bǔ)強(qiáng)件時，需保證與母材的貼合度，避免出現(xiàn)間隙導(dǎo)致應(yīng)力集中；

所有加強(qiáng)工序需在表面處理前完成，防止破壞表面涂層。
