行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 18cm*15cm*25cm
后處理: 噴油
案例介紹

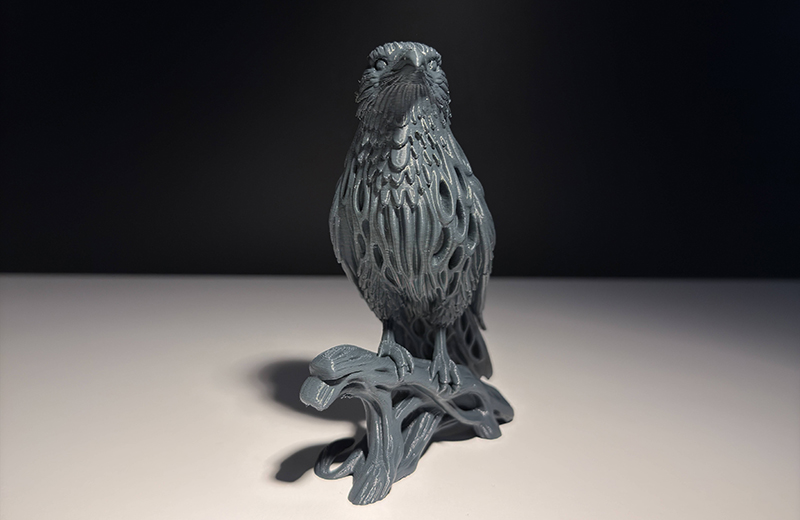

3D打印烏鴉手板模型適合用于工藝品擺件、道具原型或設計驗證，核心是通過分層打印還原烏鴉的流線型體態、羽毛紋理和立體結構，設計與打印需兼顧細節表現力、成型強度和后處理便捷性，具體方案如下：
一、 設計核心要點
結構與尺寸設計手板尺寸可根據用途調整：擺件類建議高度 10~20cm，道具類可放大至 30~50cm；整體比例需貼合真實烏鴉體態，身體呈流線型，翅膀收攏時與身體夾角約 30°，尾巴長度為身體的 1/3，爪子采用抓握姿態（適合搭配樹枝底座）。為保證打印成功率，需做結構優化：
身體壁厚設為2.5~3mm，翅膀、尾巴等細長部位壁厚≥2mm，防止打印時斷裂；
大型模型需設計中空結構（填充密度 15%~20%），減輕重量并節省材料，同時在腹部預留 1 個直徑 8~10mm 的排料孔，方便清理內部支撐；
爪子與身體連接處做加強過渡（圓角半徑 1~1.5mm），避免應力集中導致斷裂。
細節紋理設計烏鴉的羽毛紋理是手板的核心細節，設計時可通過兩種方式實現：
表面浮雕紋理：在 CAD 軟件中繪制羽毛的層疊紋路，紋路深度 0.3~0.5mm，間距 1~2mm，翅膀和背部的羽毛紋理可略粗，頭部和腹部紋理更細密；
分段打印拼接：翅膀、尾巴可單獨打印后與身體粘接，便于精細化雕刻紋理，同時避免一體打印時的支撐殘留問題。眼部設計為凸起的半球形（直徑 3~5mm），后期可嵌入黑色樹脂或涂漆，增強立體感。
底座匹配設計搭配樹枝狀底座提升擺件穩定性，底座與烏鴉爪子的接觸部位設計成凹槽結構，凹槽深度 1~2mm，確保粘接后不易傾倒；底座長度建議為烏鴉身體長度的 1.5 倍，表面可做樹皮紋理，與烏鴉風格統一。
二、 材料選擇與打印參數
材料選型優先選擇樹脂（SLA/DLP 工藝） 或PLA（FDM 工藝），兩種材料各有優勢：
光敏樹脂：適合追求高精度和細節表現力的手板，打印后表面光滑，能清晰還原羽毛紋理，成型強度高，缺點是脆性略大，大件模型需避免摔落；建議選用啞光黑樹脂，減少后期上色步驟。
PLA（黑色）：FDM 工藝入門首選，成本低、打印難度小，韌性優于樹脂，適合制作兒童玩具或大型道具；可通過0.1mm 層高提升表面細膩度，彌補 FDM 工藝層紋明顯的不足。若需增強模型韌性，可選用PETG 材料，耐摔性更好，但表面光潔度略低于 PLA。
打印參數設置
樹脂打?。⊿LA/DLP）：層高設為0.05~0.1mm，曝光時間 6~8s / 層，支撐類型選樹形支撐，支撐密度 10%~15%，支撐主要加在翅膀下方、腹部和爪子部位，避免支撐破壞羽毛紋理；打印完成后需用酒精清洗殘留樹脂，再進行固化（紫外燈照射 5~10min）。
PLA 打印（FDM）：層高 0.1~0.15mm，填充密度 20%~30%，打印速度 40~50mm/s（外壁速度降至 30mm/s），噴嘴溫度 200~210℃，熱床溫度 50~60℃；翅膀、尾巴等懸空部位添加支撐，支撐與模型接觸點直徑≤0.8mm，方便拆除。
三、 后處理工序
支撐拆除與打磨樹脂模型用鑷子輕輕掰斷支撐，再用400~800 目砂紙打磨支撐殘留痕跡，重點處理爪子、翅膀根部等部位；FDM 模型需用刮刀刮除支撐，再用砂紙打磨層紋，可適當涂抹PLA 專用補土填充縫隙，提升表面光滑度。若羽毛紋理不夠清晰，可用細刻刀輕輕刻畫紋路，增強立體感。
上色與細節強化
基礎上色：黑色模型可直接噴涂啞光黑漆，增強質感；若做仿真效果，可在翅膀邊緣、背部噴涂深灰色漆，腹部噴涂淺灰色漆，形成漸變效果。
細節點綴：眼部涂白色底漆后點黑色漆，或嵌入黑色小珠子；爪子噴涂深褐色漆，模擬真實鳥爪質感；羽毛紋路處可輕掃銀色漆，提升層次感。
保護涂層：上色完成后噴涂透明啞光清漆，防止掉色和刮花。
組裝與固定分段打印的翅膀、尾巴用AB 膠或樹脂專用膠粘接，粘接時需對齊紋理；將烏鴉爪子粘在樹枝底座的凹槽內，靜置 24h 待膠水完全固化即可。
四、 設計與打印注意事項
避免設計過于尖銳的部位（如過長的喙尖），打印時易斷裂，可適當做圓潤處理。
樹脂打印時，支撐需避開羽毛紋理密集區域，防止拆除支撐時刮壞紋理。
大件模型建議分段打印，降低打印失敗率，同時方便后處理和運輸。
