行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 40cm*40cm*90cm
后處理: 噴油
案例介紹

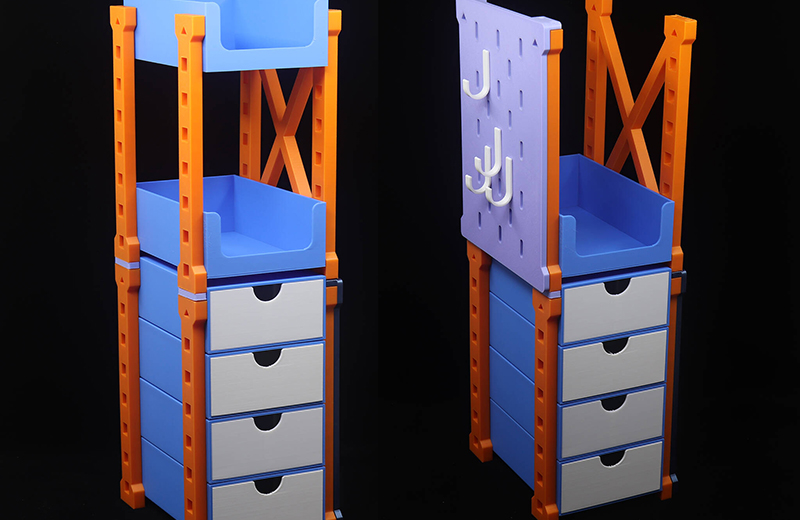

3D打印多功能桌面整理架手板模型是通過3D打印技術制作的，用于驗證桌面整理架設計的外觀、結構和功能的實物模型。以下是關于它的詳細介紹：
設計要點
基礎結構設計：通常設計為 2-3 層，每層高度 12-15cm，層板寬度 20-25cm、深度 15-18cm。立柱可采用直徑 8-10mm 的圓柱形或邊長 8mm 的方形截面，層板與立柱連接部位可設計 “凸臺 + 卡扣” 結構或螺紋連接結構，層板底部加 1-2 條橫向加強筋以增強承重能力。
多功能模塊融入：可在底層側面或立柱底部設計 2-3 個掛鉤，開口寬度 10mm，深度 15mm；在頂層角落設計圓柱形筆筒槽或方形收納槽；在中層側面設計傾斜式手機支架凹槽，角度 30° 左右，寬度 15mm，深度 8mm，以滿足不同的收納需求。
材料選擇
PLA（聚乳酸）：顏色豐富，打印難度低，無刺鼻氣味，剛性足夠，適合制作常規桌面置物架模型。但其低溫易脆，建議選擇高韌性 PLA 提升抗摔性。
PETG（聚對苯二甲酸乙二醇酯–1,4–環己烷二甲醇酯）：韌性優于 PLA，耐溫可達 110℃，表面光滑易清潔，適合制作帶復雜模塊的模型。
ABS（丙烯腈丁二烯苯乙烯）：沖擊強度高，可承受 1kg 以上單層重量，適合制作需要高強度的墻面承重置物架模型，但打印時需加熱平臺且會產生輕微氣味。
打印參數設置
層厚：一般選擇 0.2mm，可兼顧精度與速度。
填充密度：立柱、加強筋可設置為 40%，層板設置為 30%，以平衡重量與強度。
打印速度：PLA 材料通常為 50-60mm/s，PETG 材料降至 40-50mm/s。
溫度：PLA 材料噴嘴溫度 190-210℃，熱床溫度 50-60℃；PETG 材料噴嘴溫度 220-240℃，熱床溫度 80-100℃。
后處理步驟
基礎修整：用尖嘴鉗移除支撐，用美工刀刮除殘留支撐點，再用 400-800 目砂紙輕磨邊緣和表面，去除毛刺。
功能驗證與調整：進行承重測試、模塊試用等，如發現問題可通過增加加強筋、調整結構等方式改進。
外觀優化：可表面噴啞光清漆或用丙烯顏料涂刷不同顏色，以提升質感和視覺辨識度。
作用
驗證設計：通過制作手板模型，可以檢查桌面整理架的造型、比例、顏色是否符合預期，驗證其結構裝配是否合理，各功能模塊是否能正常發揮作用。
市場展示與溝通：可以提前展示產品效果，用于招商、客戶提案或宣傳，幫助團隊、客戶、供應商之間直觀溝通設計意圖。
優化設計：通過對實物模型的測試，能夠發現設計中的缺陷，如干涉、強度不足等，從而對設計方案進行改進，為量產提供參考。
