行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*2cm*3cm
后處理: 噴油
案例介紹

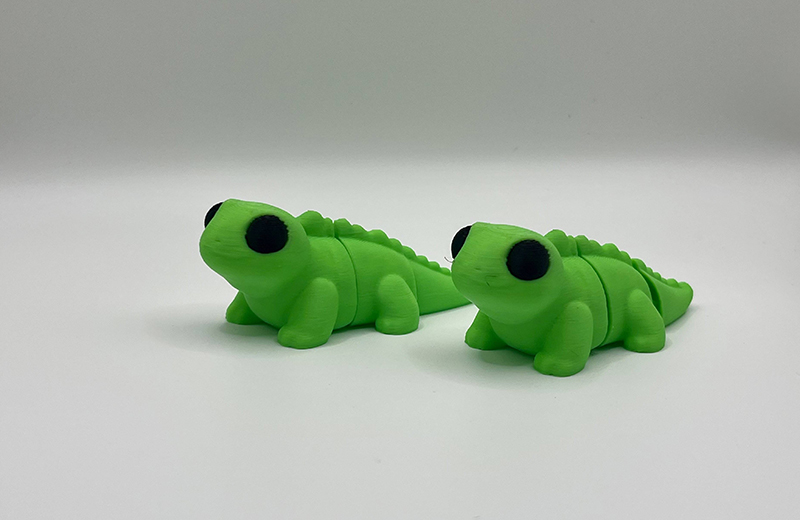

3D打印小蜥蜴手板模型適合作為工藝品擺件、教學模型或個性化定制飾品，核心是通過精細的分層打印還原蜥蜴的鱗片紋理、肢體姿態和立體輪廓，設計與打印需兼顧細節表現力、成型穩定性和后處理便捷性，具體方案如下：
一、 設計核心要點
姿態與尺寸設計手板尺寸可根據用途調整：桌面擺件建議體長 8~15cm，掛件或教學模型可縮小至 3~5cm；姿態優先選擇自然爬行狀，四肢呈彎曲支撐姿態，尾巴長度約為體長的 1.2~1.5 倍，微微上翹，增強動態感。結構優化需兼顧打印成功率：
整體壁厚控制在1.5~2.5mm，四肢、指尖等細長部位壁厚不低于 1.2mm，防止打印時斷裂；
體長超過 10cm 的模型建議設計中空結構，填充密度 10%~15%，減輕重量并節省材料，同時在腹部預留直徑 5~8mm 的排料孔，方便清理內部支撐；
四肢與身體、尾巴與身體的連接處做圓角過渡（圓角半徑 0.5~1mm），避免應力集中導致的斷裂風險。
細節紋理設計鱗片紋理是蜥蜴手板的核心視覺特征，設計時可通過兩種方式實現：
表面浮雕紋理：在 CAD 軟件中繪制大小漸變的鱗片圖案，鱗片呈菱形或不規則多邊形，紋路深度 0.2~0.4mm，頭部和背部鱗片略大且凸起明顯，腹部鱗片細小平緩；紋理需沿身體曲線均勻分布，貼合蜥蜴的體態特征。
分段打印拼接：若追求極致細節，可將頭部、四肢、尾巴單獨建模打印，再通過粘接組裝，這種方式能避免一體打印時的支撐對鱗片紋理的破壞，也便于后續精細化上色。眼部設計為凸起的半球形（直徑 1~3mm，根據模型尺寸調整），瞳孔位置預留凹陷，后期可通過涂色或嵌入小珠子增強立體感。
底座匹配設計為提升擺件穩定性，可搭配仿巖石或樹枝底座，底座與蜥蜴腹部的接觸部位設計成貼合身體曲線的凹槽，凹槽深度 0.5~1mm，確保粘接后不易傾倒；底座表面可做粗糙紋理，與蜥蜴的自然風格統一。
二、 材料選擇與打印參數
材料選型優先根據打印工藝和需求選擇材料，主流方案有兩種：
光敏樹脂（SLA/DLP 工藝）：最適合還原鱗片細節，打印精度高，表面光滑細膩，能清晰呈現 0.2mm 的細微紋理；建議選用灰色或棕色樹脂，減少后期上色難度，若需韌性可選擇韌性樹脂，避免模型摔落斷裂。缺點是脆性略高，大件模型需注意防護。
PLA（FDM 工藝）：入門首選，成本低、打印難度小，環保無異味，適合制作兒童玩具或低成本手板；可選擇綠色、棕色等接近蜥蜴體色的耗材，減少上色工序。若追求更好的韌性，可選用 PLA + 材料，抗彎折能力更強。不建議使用 ABS 材料，其打印時的收縮率較高，易導致細節變形，且表面層紋較明顯，影響紋理表現力。
打印參數設置
樹脂打印（SLA/DLP）：層高設為0.05~0.1mm，曝光時間 6~10s / 層，支撐類型選樹形支撐，支撐密度 8%~12%，支撐主要加在腹部、四肢底部等非紋理區域，支撐與模型的接觸點直徑≤0.6mm，方便拆除且減少殘留痕跡；打印完成后用酒精清洗殘留樹脂，再用紫外燈照射 8~15min 完全固化。
PLA 打印（FDM）：層高 0.1~0.15mm，填充密度 15%~20%，打印速度 40~50mm/s（外壁速度降至 30mm/s），噴嘴溫度 200~210℃，熱床溫度 50~60℃；四肢、尾巴等懸空部位添加支撐，支撐選用易剝離類型，打印后用尖嘴鉗輕輕掰除，再用砂紙打磨殘留點。
三、 后處理工序
支撐拆除與打磨樹脂模型用鑷子或水口鉗小心拆除支撐，注意避開鱗片紋理區域；用400~800 目砂紙輕輕打磨支撐殘留痕跡，打磨時可蘸少量水，提升表面順滑度。FDM 模型需用刮刀刮除支撐，再用 800~1000 目砂紙打磨層紋，若表面有縫隙可涂抹 PLA 專用補土填平。若鱗片紋理不夠清晰，可用細刻刀輕輕刻畫紋路邊緣，增強立體感。
上色與細節強化
基礎上色：先噴涂一層水補土，增強顏料附著力；底色選用與蜥蜴體色匹配的顏色（如深綠、棕色），均勻涂刷；待底色干透后，用細毛筆蘸取淺色顏料（如淺綠、米白）點綴鱗片邊緣，模擬鱗片的光澤感。
細節點綴：眼部瞳孔涂黑色，眼白涂白色或淡黃色；爪子尖端涂深褐色，模擬角質質感；身體背部可輕掃少量金屬色顏料，提升視覺層次。
保護涂層：上色完成后，噴涂一層透明啞光清漆，防止顏料掉色和刮花，同時增強模型的耐臟性。
組裝與固定分段打印的部件用AB 膠或樹脂專用膠粘接，粘接時需對齊紋理和姿態，確保拼接處縫隙均勻；將粘接好的蜥蜴模型固定在底座凹槽內，靜置 24h 待膠水完全固化即可。
四、 設計與打印注意事項
設計時避免過于尖銳的指尖或尾尖，這類部位打印時易斷裂，可適當做圓潤處理。
樹脂打印時，支撐務必避開鱗片密集區域，防止拆除支撐時刮壞紋理。
若打印大型蜥蜴模型，建議分部件打印，降低打印失敗率，同時方便后處理和運輸。
