行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 6cm*8cm*1cm
后處理: 噴油
案例介紹

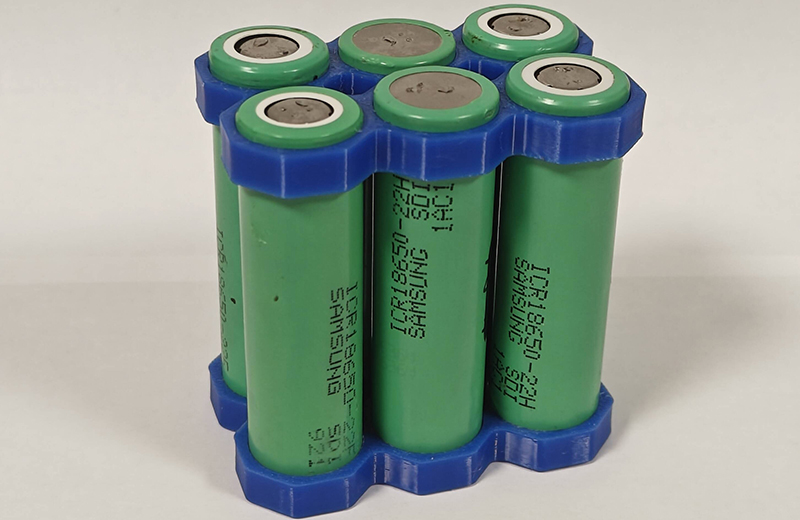

3D打印電池定位格架手板是電池模組研發階段快速驗證電芯固定、裝配適配的核心原型件，適配圓柱、方形、軟包各類電芯，核心要求為尺寸精準匹配電芯、結構有基礎剛性、型腔內壁光滑防刮擦電芯，相比開模和 CNC，能快速迭代復雜鏤空、多型腔結構，是研發前期的最優選擇。以下從設計、工藝選型、耗材、打印參數、后處理、驗證全流程講清實操要點，無表格純文字，直接適配手板打樣落地。
一、電池定位格架手板核心設計要點（適配 3D 打印，兼顧驗證性）
設計需同時滿足 3D 打印可成型性和格架實際使用驗證需求，核心圍繞電芯適配、輕量化、少支撐、裝配兼容展開，圓柱和方形電芯格架有專屬設計細節，通用設計要求統一遵循：
電芯定位型腔需精準，圓柱電芯型腔直徑比電芯外徑大 0.1~0.2mm，方形電芯型腔長寬比電芯大 0.15~0.3mm，均預留合理裝配間隙，保證電芯插入順暢無晃動、拔插不卡滯；型腔內壁做 R0.2~R0.5 小圓角，既避免打印尖角難成型，又防止刮擦電芯外皮，型腔深度按實際定位需求設計即可。
做輕量化鏤空結構，非定位、非支撐區域設計蜂窩狀或格柵狀鏤空，鏤空孔徑控制在 3~8mm，筋厚 1.5~3mm，既減少耗材和打印時間，保證結構基礎剛性，又能兼顧電池模組后續散熱需求；鏤空結構需匹配打印方向，避免出現懸垂角大于 45° 的結構，減少打印支撐用量。
1:1 還原裝配定位結構，預留與電池模組下殼的定位柱 / 定位孔，配合間隙 0.1~0.2mm，同時保留與端板的卡扣、連接孔，以及電芯防脫的限位凸臺，凸臺高度 1~3mm，這些結構是驗證裝配兼容性的關鍵，研發手板不做簡化。
控制整體壁厚和打印方向，格架整體壁厚建議 1.5~4mm，壁厚小于 1mm 易打印變形、強度不足，大于 5mm 會增加打印時間且易出現層紋；打印方向優先選擇型腔開口朝上，保證型腔內壁的成型精度，避免因打印方向偏差導致型腔尺寸不準。
規避復雜難成型結構，盡量避免懸垂角大于 60° 的無支撐結構、深度大于 20mm 的窄深型腔，否則會大幅增加支撐，拆除支撐后易損傷型腔內壁，影響電芯適配精度和表面光滑度。
圓柱 / 方形電芯格架專屬設計細節
圓柱電芯格架：型腔做同心圓設計，相鄰型腔中心距按電芯實際排布要求設計，比如 18650 電芯排布的中心距一般為 19.5~20mm，型腔之間的筋厚不小于 2mm，保證電芯分隔的結構強度。
方形 / 軟包電芯格架：型腔四角做與電芯邊角匹配的 R 角，型腔兩側加 0.5mm 高的防滑凸筋，防止電芯在型腔內部滑動，格架邊緣做 2~3mm 寬的翻邊，提升整體結構剛性，避免裝配時變形。
二、3D 打印工藝選型（研發手板優先級明確，按需匹配）
工藝選擇核心看精度要求、結構復雜度、打印效率和成本，研發階段 90% 的手板需求可通過桌面級工藝滿足，工業級工藝僅適用于研發后期高端驗證，按適配性從高到低排序，各工藝的適用場景和優劣勢清晰區分：
FDM 熔融沉積成型：最常用、性價比最高的工藝，適配中等精度（尺寸公差 ±0.1~0.2mm）、注重結構剛性的大尺寸格架手板，比如多電芯排布的整體格架，能直接打印帶卡扣、定位柱的一體化結構，無需后續拼接；缺點是成型表面有輕微層紋，型腔內壁需簡單后處理。
光固化 LCD/DLP：高精度工藝，適配尺寸公差 ±0.05~0.1mm 的小尺寸格架、密型腔排布格架，比如微型電池模組格架、21700 電芯密集排布格架，成型精度高、表面光滑，型腔內壁基本無需打磨即可滿足裝配需求；缺點是光敏樹脂材質剛性稍弱，大尺寸格架易打印變形，需做支撐和后期固化。
工業級 SLA/SLS：高端驗證工藝，適配研發后期的手板驗證、復雜異形格架，以及需要模擬量產材質性能的格架；SLA 精度與 DLP 相當，表面更光滑，SLS 采用粉末燒結，結構強度和韌性更優；缺點是打印成本高、周期長，研發前期完全無需選擇。
三、核心打印耗材選擇（按工藝匹配，優先保證精度和剛性）
耗材直接決定手板的結構強度、尺寸穩定性和表面質量，研發手板僅需常溫驗證，無需追求量產級的耐溫、阻燃性能，核心保證電芯定位的精度和結構剛性即可，各工藝適配專屬耗材，耗材特點和適用場景明確：
FDM 工藝適配耗材（研發手板主流，分三類選擇）
PLA 聚乳酸：首選耗材，適配大部分無特殊要求的格架手板，打印性好、無翹曲、尺寸精度高、表面相對光滑，剛性能完全滿足定位驗證需求，且易后處理；唯一缺點是耐溫低，熱變形溫度 55~60℃，不可做受力或高溫驗證，僅適用于常溫尺寸和裝配驗證。
ABS 丙烯腈 – 丁二烯 – 苯乙烯：適合需要一定韌性和剛性的格架手板，韌性好、抗沖擊，結構強度高于 PLA，打印后尺寸穩定性佳；缺點是打印易翹曲，需要 50~60℃的封閉打印環境，表面層紋比 PLA 明顯，后處理步驟更多。
PA6 尼龍：適合需要更高強度和耐磨性的格架手板，強度高、韌性好、型腔內壁長期插拔電芯不易刮花；缺點是打印需要加粉床防止翹曲，桌面級 FDM 打印難度稍高，耗材成本比 PLA、ABS 更高。
光固化工藝適配耗材（僅推薦兩類，規避脆裂風險）
韌性光敏樹脂：首選耗材，適配所有高精度格架手板，打印精度高、表面光滑，韌性優于普通剛性樹脂，不易脆裂，卡扣、定位柱處不易折斷，型腔內壁無需打磨即可裝配；缺點是耐溫低，熱變形溫度 60~70℃，長期暴曬易黃變，需避光保存。
高剛性光敏樹脂：僅適配無需受力、僅驗證尺寸的小尺寸格架，成型精度最高、表面最光滑；但韌性極差，易脆裂，非特殊需求不建議選擇。
SLS 工藝適配耗材（工業級工藝專屬，模擬量產性能）
尼龍 12（PA12）：主流選擇，強度高、韌性好、尺寸穩定性極佳，可打印復雜鏤空結構且無需支撐，手板結構性能接近量產注塑件。
玻纖增強尼龍 12：適合需要做簡單位力驗證的格架手板，強度和剛性比純尼龍 12 更高，抗變形能力強；缺點是表面有輕微粉末感，需簡單噴砂處理。
四、關鍵打印參數設置（按工藝 / 耗材匹配，直接落地?zé)o需調整）
參數設置核心平衡尺寸精度、成型質量和打印效率，核心控制層高、填充率、打印速度、支撐密度四大維度，各工藝按 “研發手板最優值” 設置，純文字明確各參數范圍和實操注意點：
FDM 工藝核心參數（PLA/ABS 為核心，分耗材明確）
PLA：層高選 0.15~0.2mm，追求高精度則選 0.15mm；填充率 30%~50%，僅做定位驗證選 30%，需要輕微受力則選 50%；打印速度分區域控制，型腔內壁和外壁 30mm/s，鏤空區域 50mm/s；外壁厚度 2~3mm，對應 4~6 層打??；支撐密度 10%~15%，僅在懸垂處加樹狀支撐，易拆除且對模型損傷??；底板溫度設置 60℃即可。
ABS：層高同樣 0.15~0.2mm，填充率 30%~50%，與 PLA 一致；打印速度稍低，25~40mm/s，型腔內壁和外壁需低速打印；外壁厚度 2~3mm；支撐密度 10%~15%；底板溫度 90~100℃，且打印環境溫度需保持 50~60℃，防止翹曲。FDM 打印關鍵注意點：型腔內壁做外壁加厚 + 低速打印，保證光滑度和尺寸精度；打印前必須做床面校準，避免模型偏移導致尺寸偏差；打印時開啟冷卻風扇，風量 70%~100%，保證層間粘接牢固，減少層紋。
光固化 LCD/DLP 工藝核心參數（適配韌性光敏樹脂）
層厚選 0.05~0.08mm，高精度選 0.05mm，兼顧效率選 0.08mm；曝光時間分設備設置，LCD 為首層 40~60s、后續層 8~12s，DLP 為 2~5s / 層；支撐密度 5%~10%，支撐直徑 0.4~0.6mm，支撐間距 3~5mm，僅在模型底部和懸垂處加支撐，絕對避免型腔內部加支撐；打印完成后，用 405nm UV 燈固化 20~30min，保證樹脂完全固化，提升結構剛性。
SLS 工藝核心參數（適配尼龍 12）
層厚 0.1~0.15mm；粉床溫度 170~180℃；激光功率 15~25W；掃描速度 1500~2000mm/s；該工藝無需額外加支撐，粉末床可直接做支撐，打印后直接清粉即可。
五、手板后處理工藝（核心：去支撐 + 修光滑 + 保尺寸，不損傷型腔）
后處理的唯一目的是去除打印殘留、保證型腔內壁光滑、修正微小尺寸偏差，核心原則是 “不損傷定位型腔、不改變關鍵裝配尺寸”，按工藝區分后處理步驟，均為最簡有效操作，避免過度處理導致尺寸偏差：
FDM 工藝手板后處理（PLA/ABS 通用步驟）
去支撐：用斜口鉗、美工刀輕輕拆除，樹狀支撐直接剪斷，平支撐沿模型表面輕輕削除，用力輕柔，避免模型缺角、變形。
打磨拋光：重點打磨型腔內壁、定位柱 / 孔、卡扣等關鍵部位，用 400#→800#→1200# 水砂紙依次濕磨，去除層紋，保證內壁光滑，防止刮擦電芯；外壁若無高精度要求，可省略打磨。
輕微修形：若型腔有微小尺寸偏差，比如略小導致電芯插不進，用圓形銼刀輕輕打磨型腔內壁，每次打磨后試插電芯，避免打磨過量。
去毛刺：用砂紙或去毛刺刀去除所有尖角、毛刺，尤其是型腔入口處，做 R0.2mm 輕微倒角，提升裝配體驗。
光固化工藝手板后處理（韌性光敏樹脂專屬）
去支撐：用尖嘴鉗輕輕掰斷支撐，支撐根部用 400# 砂紙輕輕打磨平整，避免留下凸起影響裝配。
清洗固化：打印后先放入酒精中超聲清洗 5~10min，去除表面未固化樹脂，注意超聲時間不超過 10min，避免模型溶脹導致尺寸偏差；清洗完成后再進行 UV 后固化。
局部修形：若有微小尺寸偏差，用 800# 水砂紙輕輕打磨即可，打磨后用酒精擦拭干凈表面殘留。
避光保存：處理完成后立即放入避光袋，防止樹脂黃變影響外觀和精度。
SLS 工藝手板后處理（尼龍 12 專屬，步驟最簡）
清粉：用壓縮空氣徹底吹凈模型內部、型腔和鏤空區域的殘留粉末，避免粉末殘留影響電芯裝配和定位精度。
噴砂處理：用 80~120 目細石英砂輕微噴砂，去除表面粉末感，提高表面光滑度，噴砂壓力控制在 0.1~0.2MPa，避免壓力過大導致模型變形。
去毛刺：用砂紙輕輕去除局部尖角、毛刺，無需額外打磨。
六、手板模型核心驗證要點（快速驗證設計合理性，規避開模風險）
3D 打印手板的核心價值是前期設計驗證，無需做量產級的耐久性、耐溫、阻燃測試，僅圍繞電池格架的核心功能，檢測尺寸精度、電芯適配性、裝配兼容性、結構剛性四大維度，驗證步驟按優先級排序，簡單易操作：
尺寸檢測：用數顯卡尺、千分尺檢測關鍵尺寸，包括型腔內徑 / 長寬、定位柱 / 孔尺寸、相鄰型腔中心距、格架整體長寬高，誤差需控制在 ±0.2mm 內，高精度格架需控制在 ±0.1mm 內，確保與設計圖紙一致。
電芯適配性：將實際電芯插入型腔，驗證插入順暢無卡滯、插入后無明顯晃動；圓柱電芯可 360° 輕微轉動，無松曠，方形 / 軟包電芯前后左右無明顯間隙，拔插過程中電芯外皮無刮擦痕跡。
裝配兼容性：將格架手板與電池模組的下殼、端板、蓋板等配件試裝配，驗證定位柱 / 孔的配合精度、卡扣的卡合力度，格架與其他配件需貼合緊密，無結構干涉、無需要強行裝配的情況。
結構剛性驗證：用手輕輕按壓格架的型腔邊緣、翻邊、卡扣等關鍵部位，驗證無明顯變形、無折斷；電芯全部插入后，格架無翹曲、無變形，保證電芯定位的穩定性。
散熱 / 鏤空驗證：僅做視覺驗證，觀察鏤空結構的合理性，確保電芯之間有足夠的散熱間隙，無鏤空堵塞、散熱通道狹窄的情況即可。
