行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 25cm*10cm*20cm
后處理: 噴油
案例介紹

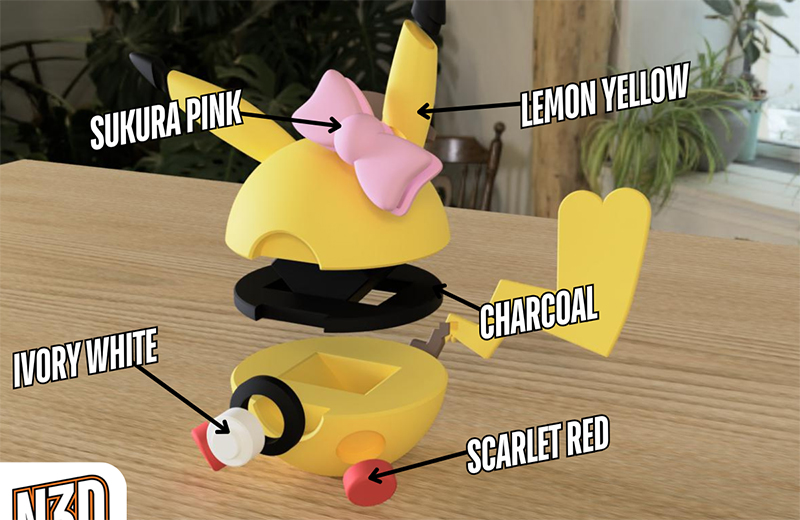

3D打印組合皮卡丘手板模型是指通過3D打印技術制作的，由多個部件組合而成的皮卡丘模型，它能夠精準還原皮卡丘的標志性特征與萌系姿態。以下是關于它的詳細介紹：
制作工藝與材料
SLA 光固化成型：精度可達 0.05mm，能完美還原紅頰凹陷、耳尖紋理等細節，表面光滑。推薦使用黃色高韌性光敏樹脂，適合制作精致的展示款模型，如收藏級、IP 周邊原型等。
FDM 熔融沉積成型：成本較低，推薦黃色 PLA 或黃色 PETG 材料。前者打印難度低、易上色，后者韌性好、耐摔，適合 DIY 涂裝和功能測試原型，不過需要打磨層紋以提升質感。
MJF 多射流熔融成型：使用尼龍 12 材料，具有高耐用性，支持多色一體打印，無需后期上色，適合兒童玩具或高頻把玩的模型，但細節精度略低于 SLA。
制作關鍵步驟
建模：使用 Blender 或 ZBrush 雕刻紅頰、耳尖等細節，用 SolidWorks 設計關節結構，導出 STL 格式文件后，用 Meshmixer 修復破面，再用 Cura 預覽分層。
打印：SLA 打印時采用 0.05mm 層高，黃色樹脂曝光 8-10s，注意支撐要避開紅頰、耳尖等部位；FDM 打印用 0.15-0.2mm 層高，黃色 PLA 噴嘴溫度 210℃、床溫 60℃，細節區速度降至 35mm/s，并啟用回抽防拉絲。
后處理：拆支撐后進行打磨，SLA 打印件用 1000 目砂紙輕磨，F(xiàn)DM 打印件需用 400-1200 目砂紙逐級打磨，然后進行上色等處理，如紅頰涂紅色啞光漆、耳尖涂黑色漆等。
設計特點
可動設計：部分模型會設計可動關節，如頸部采用球窩關節，尾巴使用鉸鏈關節，通過插入不銹鋼球頭、內置彈簧等方式，實現關節的活動，增加模型的趣味性。
細節強化：對皮卡丘的細節進行精心處理，如用 UV 膠點涂黑色瞳孔并覆蓋透明保護漆，尾巴閃電尖端描金漆，SLA 模型表面噴絨毛漆等，強化其標志性元素，提升質感。
