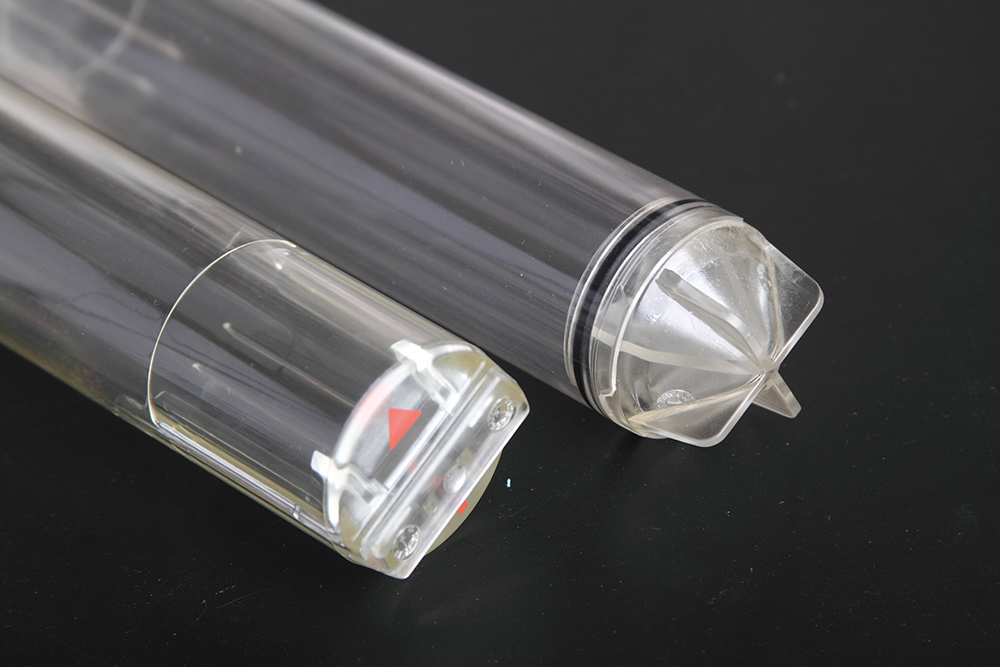

手板加工案例-注射器
行業/分類：醫療器械手板模型加工
加工方式: 硅膠復模 使用材料: 透明樹脂
最小精度: 0.1mm 生產周期: 2~5天
產品尺寸: 18cm*3cm*3cm
后處理: 打磨
案例介紹
硅膠復模注射器手板是一種利用真空狀態下的硅膠模具，通過PU等材料進行澆注來克隆出與原版相同的復制件的技術。這種技術在工業設計、產品研發、模具制作等領域有著廣泛的應用。具體分析如下：
制作過程：硅膠復模注射器手板的制作流程主要包括使用快速成型機或CNC制作原型，用硅膠制作模具，用澆注材料注入硅膠模具，產品脫模以完成復制件的制作。
材料選擇：硅膠復?？梢允褂玫牟牧习ˋBS、PP、PC、軟膠和硅橡膠等。
精度問題：手板復模的精度與尺寸有關，當尺寸 ≤ 100mm 時，加工精度為：±0.1mm 或 0.1% 以內；當尺寸＞ 100mm 時，加工精度為：±0.2mm 或 0.2%以內。
模具保存：硅膠模具可加工次數為10~20次，保存時間為30天。
價格優勢：硅膠復模的報價是根據數量進行計算的，當模具和原型數量固定時，數量越多，分?jǐn)偟矫考哪＞哔M(fèi)和原型費就越少，價格也就越便宜。
交期問題：手板復模交期根據加工數量而定，扣除必要的原型制作時間和模具制作時間，當數量為1 ~ 5 件時，復模時間1個工作日，共計4個工作日；5 ~10件時，復模時間2個工作日，共計5個工作日；10~15件時，復模時間3個工作日，共計6個工作日；15件以上時，復模時間4~5個工作日，共計7個工作日。
綜上所述，硅膠復模注射器手板具有加工成本低、制作速度快的優勢，在小批量生產中具有顯著的市場競爭優勢。然而，由于其人工費用較高，價格相對注塑還是偏貴一些，因此，硅膠復模更適合小批量加工，價格會相對便宜。
