行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 6cm*1cm*3cm
后處理: 噴油
案例介紹

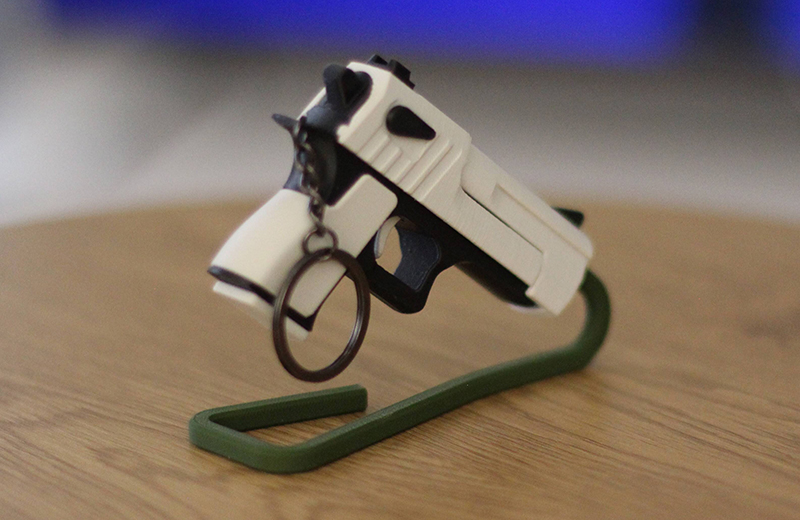

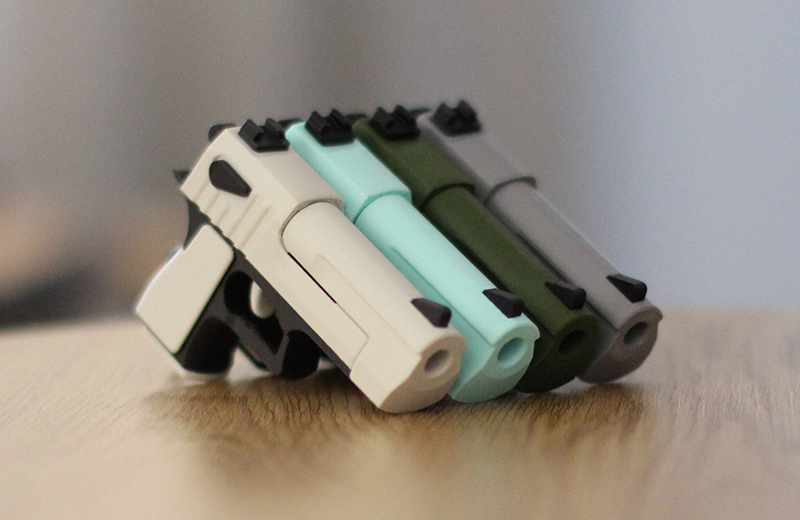

3D打印小手槍造型鑰匙扣吊墜手板模型，核心流程為建?！衅蛴 筇幚怼M裝，全程適配桌面級 FDM / 光固化打印機，光固化成型精度更高更適配小吊墜，F(xiàn)DM 性?xún)r(jià)比高易操作，以下是通用且可落地的完整步驟，細節適配小手槍這類小尺寸、帶精細結構的模型：
一、建模：核心是 “適配打印 + 實用化”，避免后續返工
基礎造型：用 SolidWorks/Blender/Tinkercad 建模，小手槍比例控制在5-8cm（鑰匙扣適配尺寸），簡化過細的槍管、扳機等易斷結構，壁厚≥1.2mm（FDM≥1.5mm），防止打印層裂 / 變形。
加實用結構：在槍身尾部 / 握把處一體化建模掛環（內徑≥5mm，方便穿鑰匙圈），掛環與槍身連接處做圓角過渡 / 加厚（厚度≥2mm），避免后續掰斷；若想做可拆卸結構，僅簡單分件即可，小吊墜無需復雜卡扣。
修復模型：建模后檢查是否有破面、非流形、懸空面，用 Meshmixer/Netfabb 修復，刪除多余面，保證模型閉合，避免切片報錯。
導出格式：最終導出STL/3MF（3MF 含更多模型信息，切片更穩定），不要導出 OBJ（易丟失面）。
二、切片：參數適配小尺寸吊墜，優先保精度和強度
根據打印機類型調參數，核心原則：層高低、填充適中、支撐僅加在必要處
光固化打印機（LCD/DLP，推薦）
層厚：0.05-0.08mm（精細度拉滿，小紋路清晰）；
支撐：僅在懸空角（如槍管下方、扳機處）加微型支撐，支撐密度 15%-20%，接觸點 0.2-0.3mm（易拆除，不刮傷模型）；
其他：曝光時間按樹脂要求調（常規 405nm 樹脂，首層 8-12s，后續 2-4s），底部層數 6-8 層。
FDM 打印機
層厚：0.15-0.2mm（兼顧精度和打印速度）；
填充：20%-30%（小吊墜無需滿填，此密度強度足夠），填充圖案選網格 / 三角（受力均勻）；
支撐：懸空＞45° 處加支撐，支撐類型選樹狀支撐（省料易拆），支撐密度 10%-15%；
其他：噴嘴溫度 200-210℃（PLA 料），床溫 60℃，打印速度 30-40mm/s（精細段降速保質量）。
切片導出：導出打印機適配格式（光固化一般為 LCD/DLP 專屬格式，F(xiàn)DM 為 G-code），存入 U 盤 / 直連打印機。
三、打?。盒∧Ｐ鸵茁N曲，重點控溫 + 防粘底
耗材 / 樹脂準備：FDM 優先用PLA 料（無異味、不易翹曲、易后處理，最適配小擺件）；光固化用通用光敏樹脂（韌性款更佳，避免脆斷），樹脂提前搖勻，避免沉淀。
打印機調試：光固化擦干凈樹脂槽離型膜，調平打印平臺；FDM 清潔熱床，貼美紋紙 / 藍丁膠（PLA 易粘，防止翹邊），調平噴嘴。
開始打印：放入耗材 / 倒入樹脂，啟動打印，小吊墜打印時間：光固化 1-3h，F(xiàn)DM2-4h，打印過程中不要觸碰打印機，避免層紋偏移。
取件：光固化打印完成后，平臺升起，用鏟刀輕輕取下模型；FDM 打印完成后，待熱床冷卻至室溫（PLA 冷卻后自動脫粘），再取件，防止掰壞模型。
四、后處理：決定吊墜顏值，核心是 “去支撐 + 打磨 + 拋光”
這一步是小吊墜從 “打印件” 變 “成品手板” 的關鍵，光固化和 FDM 后處理略有差異，核心步驟一致：
去支撐：用尖嘴鉗 / 水口鉗輕輕剪掉支撐，光固化的微型支撐可直接用手掰掉，F(xiàn)DM 的樹狀支撐用鉗子從根部剪，避免刮傷模型表面，支撐殘留處用美工刀修平。
打磨：按 “粗磨→細磨” 順序，用砂紙打磨所有毛邊、支撐殘留、層紋：
粗磨：用 240-400 目砂紙，磨掉明顯的凸起和層紋；
細磨：用 800-1500 目砂紙，磨至表面光滑，小手槍的邊角、掛環處輕磨，避免磨變形；
光固化模型可直接濕磨（沾水打磨，無粉塵，更光滑），F(xiàn)DM 模型干磨后可簡單濕磨收尾。
拋光（可選，提升質感）：
光固化模型：打磨后用拋光膏 + 棉布擦涂，或用 UV 樹脂上光油，照 UV 燈固化，表面會有光澤；
FDM 模型：可做簡單拋光（拋光膏），或直接噴漆（想上色的話，這一步在噴漆前做）。
清潔：用吹風筒 / 酒精棉擦干凈模型表面的粉塵、樹脂殘留（光固化模型需用 95% 酒精浸泡 5-10 分鐘，再吹干，避免樹脂殘留發黏）。
五、組裝：最后一步，讓吊墜可直接使用
若建模時已做一體化掛環，直接將金屬鑰匙圈 / 龍蝦扣穿入掛環即可；
若未做一體化掛環，可在模型合適位置鉆一個 5mm 的孔，粘入金屬吊環配件（用 AB 膠 / 強力瞬干膠，粘后靜置 10 分鐘，待膠水干透）；
如需增加裝飾，可在槍身貼小貼紙、滴琺瑯漆點綴，避免過多裝飾影響實用性。
六、關鍵避坑點（針對小手槍鑰匙扣）
不要做過細的結構（如槍管＜1mm），打印易斷，后續使用也易損壞；
FDM 打印 PLA 料不要用高填充（＞50%），會導致模型變脆，20%-30% 填充足夠；
光固化模型一定要徹底清潔酒精殘留，否則會發黏、沾灰；
掛環處必須加厚，這是鑰匙扣的受力點，最易損壞，寧厚勿薄。
