行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 7cm*3cm*1cm
后處理: 噴油
案例介紹

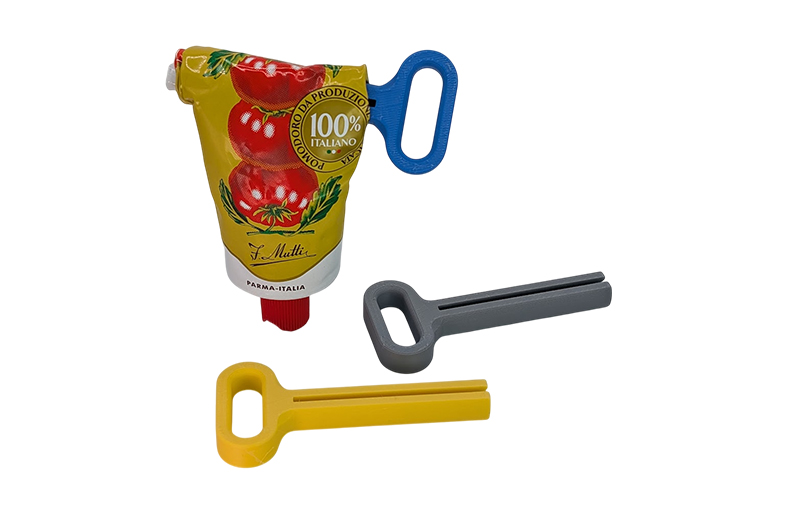

3D打印管壓器是一種能讓你輕松、徹底地擠出軟管（如牙膏、藥膏、顏料等）內容物的小工具。下面為你整理了從模型選擇、設計核心到制作與優化的完整指南。
模型獲取與選擇
你可以在主流3D模型社區找到多種成熟的設計，主要分為幾類：
擠壓式：最常見，通過滾動螺紋或杠桿推動一個推板前進，平穩擠壓。優點是結構穩固，擠出均勻，適合任何粘稠度的膏體。
卷動式：末端有齒輪，通過轉動把手將軟管尾部卷起，從而推出膏體。優點是操作快速，但對軟管尾部材質（需能卷曲）有一定要求。
杠桿式：利用杠桿原理夾緊軟管并推進。通常結構更緊湊，但可能需要雙手操作。
電動改裝款：在機械結構基礎上，預留了安裝微型舵機（如SG90）和電池盒的位置，實現自動擠壓。
推薦獲取平臺：建議在?Thingiverse?或?Printables?等開源社區，搜索 “tube squeezer”、“toothpaste squeezer” 或 “paint tube wringer”。其中 “Universal Tube Squeezer” 這類模型最為經典，通常可以調節寬度以適應不同管徑。
設計核心：如何實現“滾動擠壓”
這類工具的核心是巧妙的機械結構。以最常見的擠壓式為例，其關鍵在于：
螺紋與推板的配合：主體內部有螺紋軌道，通過旋轉末端的旋鈕，驅動帶有對應螺紋的推板向前平穩移動。設計時，螺紋的螺距決定了擠壓速度和力度。
自適應寬度：一個真正“通用”的壓管器，其側壁或卡槽通常是可調節的，以適配從小型牙膏管到大型美術顏料管的不同直徑。常見的調節方式有插銷定位或滑動卡扣。
低摩擦與強度：推板與軌道之間需要有順暢的滑動關系?？梢栽谠O(shè)計中加入凹槽，讓用戶自行嵌入潤滑油膏或墊入一小片塑料片來減少摩擦。所有受力部件（如螺紋、卡扣）的壁厚應足夠，通常建議關鍵部位壁厚不小于?3mm。
打印制作與材料選擇
制作一個堅固耐用的壓管器，打印環節至關重要。
首選材料：強烈推薦使用?PETG?或?ASA?材料。它們相比PLA具有更好的韌性、抗疲勞性和輕微的彈性，在長期反復擠壓下不易脆裂，且層間結合力更強，螺紋更耐用。如果條件有限，使用PLA+?也比普通PLA更好。
關鍵打印設置：
層高：使用?0.2mm?標準層高，在強度和時間之間取得平衡。
填充與壁厚：建議采用較高的填充率（40%以上），并設置至少3層壁厚（Perimeters）和頂部/底部層數，以承受持續的擠壓力。
打印方向：非常重要！務必確保模型的螺紋部分和滑動軌道是豎直打印的。這能讓層間結合力沿受力方向分布，避免螺紋在橫向受力時容易斷裂。
后期處理與組裝：
打印后，仔細清除所有支撐，特別是螺紋和軌道內的殘留。
用砂紙打磨所有需要滑動的接觸面，確保推板移動順滑。
組裝前，可以在螺紋和軌道上涂抹少量凡士林或硅基潤滑脂，能極大提升使用體驗。
高級應用與改裝思路
完成基礎版后，還可以嘗試以下進階玩法：
電動化改裝：尋找設計上已預留電機位的模型，或自行設計一個支架。通常只需一個SG90微型舵機、一個Arduino/ESP8266 控制板和一個滑動開關，即可實現一鍵自動擠壓。這在雙手沾滿顏料或需要精確控制用量時（如擠出藥膏）特別有用。
專用化定制：針對特定場景進行優化。例如，大開口設計（用于大口徑硅膠瓶）、超長行程設計（用于500ml的大管裝粘合劑），或在底部增加磁鐵嵌入槽，使其能吸附在冰箱或工作臺的金屬表面。
實踐建議
先試打小樣：正式打印前，可以只打印模型中最關鍵的功能部件（如一小段螺紋和推板），測試配合的順滑度和公差是否合適。
管徑測量：在打印前，精確測量你最主要使用的軟管直徑和長度，以確保模型的調節范圍能完全覆蓋。
材料驗證：如果用于食品相關產品（如牙膏），請確認你使用的打印材料符合食品安全接觸標準，或僅用于管身外部擠壓。
