行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 60cm*28cm*4cm
后處理: 噴油

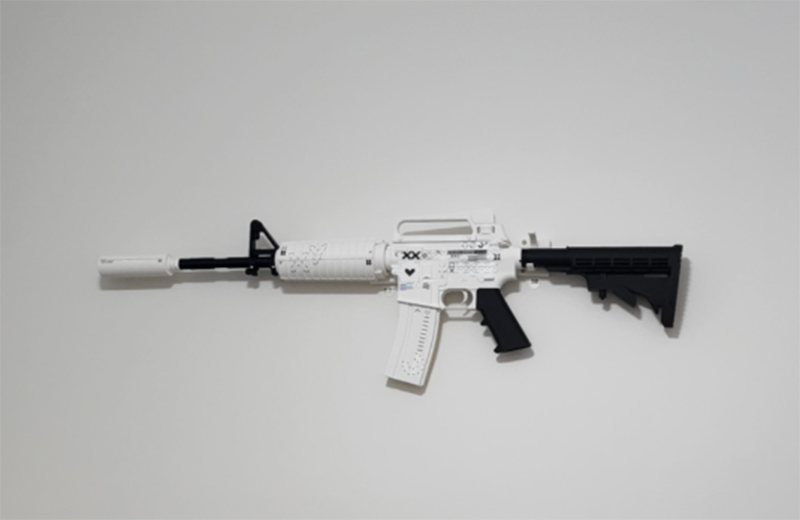

案例介紹
適配桌面級FDM（PLA/ABS）和光固化（韌性樹脂）打印機，核心原則是結構輕量化 + 易打印無斷裂 + 細節還原，全程按建模優化→切片參數→打印→后處理→簡易組裝流程操作，手板可做外觀展示 / 簡易把玩，以下是落地性極強的步驟，兼顧細節與打印成功率。
一、建模 / 模型優化（核心避坑，避免打印失敗 / 結構脆弱）
可直接下載開源 M4A1 STL 模型再優化，或用 Blender/SolidWorks 建模，重點做打印適配修改，無需過度還原精密細節：
尺寸與壁厚：整體比例建議1:3/1:4（桌面打印機適配，總長 20~30cm），通體壁厚1.8~2.5mm（FDM≥2mm，光固化≥1.8mm），槍身、槍托等受力處加厚至 3mm，避免打印后斷裂。
細節簡化：刪除過細結構（如原廠≤0.8mm 的卡扣、細縫、小刻字），槍管、導軌、扳機等部位做加粗處理；將一體模型拆分打?。屔?/ 上機匣 / 槍托 / 彈匣），拆分處留 0.1~0.2mm 拼接間隙，方便組裝。
打印特征優化：所有懸空面（如彈夾底部、槍托折角）做45° 以內過渡，減少支撐；槍身內部做鏤空減重（保留外壁和受力筋），節省耗材、提升打印速度；所有尖角倒 R0.5~1mm 圓角，避免層紋開裂。
模型修復：用 Meshmixer/Netfabb 檢查并修復破面、非流形、重疊面，保證模型閉合，導出STL/3MF 格式（3MF 優先，切片更穩定）。
二、切片參數設置（分 FDM / 光固化，精準適配 M4A1 結構）
優先推薦FDM（PLA 材料）（性價比高、易打印、無異味，適合新手），光固化可選韌性光敏樹脂（細節更清晰，手板質感更好），參數圍繞保強度、還原細節、少支撐設置：
方案 1：FDM 打印機（PLA，主力推薦）
層厚：槍身 / 外觀面0.15~0.2mm（兼顧細節與速度），槍托 / 彈匣等非外觀件0.2~0.25mm；
填充：25%~35%（網格 / 三角填充，受力均勻），槍身、握把等受力處填充提升至 40%；
支撐：僅在懸空＞45° 處加樹狀支撐（如彈匣底部、上機匣導軌下方），支撐密度 15%~20%，接觸點 0.3mm（易拆除，不刮傷表面）；
速度：外觀面打印速度 30~40mm/s，填充 / 非外觀面 50~60mm/s，首層速度 20mm/s（提升粘板性）；
溫度：噴嘴 200~210℃，熱床 60℃（PLA 無需高溫，防止翹邊），關閉風扇（首層），后續層風扇 100%。
方案 2：光固化打印機（LCD/DLP，細節優先）
層厚：0.05~0.08mm（還原槍身刻字、導軌細節）；
支撐：加微型點支撐（僅在懸空處、模型底部），支撐密度 10%~15%，接觸點 0.2~0.3mm，避開外觀面；
曝光：405nm 韌性樹脂，首層 8~12s，后續 2.5~4s，底部層數 6~8 層；
其他：開啟底部離型，樹脂提前搖勻，避免沉淀導致細節缺失。
三、打印過程（關鍵控溫 + 防偏移，保證手板成型）
耗材 / 樹脂準備：FDM 選軍綠 / 黑色 PLA（適配 M4A1 外觀，無需后期噴漆），耗材提前干燥（防止翹邊 / 氣泡）；光固化選軍綠 / 灰色韌性樹脂（避免脆斷，可輕微把玩）。
打印機調試：FDM 清潔熱床，貼美紋紙 / 藍丁膠（PLA 粘板防翹），調平噴嘴；光固化擦干凈樹脂槽離型膜，調平打印平臺，倒入樹脂至刻度線。
打印要點：拆分的零件一次性打?。ü?jié)省時間），模型底部加3~5mm 底座裙邊（提升粘板性）；打印過程中禁止觸碰打印機，避免層紋偏移；FDM 打印時及時清理噴嘴積料，防止堵頭。
取件：FDM 打印完成后，待熱床冷卻至室溫（PLA 冷卻后自動脫粘），用鏟刀輕輕取下；光固化打印完成后，平臺升起，用鏟刀取下模型，立即放入 95% 酒精中浸泡（防止樹脂固化）。
四、后處理（從打印件到手板，核心去支撐 + 修邊 + 打磨）
后處理決定手板外觀質感，重點處理支撐殘留、層紋，保留 M4A1 核心細節，步驟按先粗后細：
去支撐：FDM 用尖嘴鉗 / 水口鉗從根部剪掉樹狀支撐，殘留處用美工刀修平；光固化用手掰掉微型支撐，細小殘留用牙簽 / 小銼刀清理，避開外觀面和刻字細節，防止刮花。
修邊與倒角：用美工刀 / 銼刀修掉模型所有毛邊、飛邊，槍管口、扳機、彈匣口等尖銳處做C0.3~0.5mm 小倒角，避免割手，同時讓細節更圓潤。
打磨：按粗磨→細磨順序，用砂紙打磨層紋和支撐殘留：
粗磨：240~400 目砂紙，磨掉明顯層紋、凸起，槍身曲面用海綿砂紙打磨（貼合弧度）；
細磨：800~1500 目砂紙，磨至表面光滑，刻字 / 導軌細節輕磨，避免磨平；
光固化模型可濕磨（沾水打磨，無粉塵，更光滑），F(xiàn)DM 模型干磨后用濕布擦凈粉塵。
清潔與干燥：FDM 模型用吹風筒吹凈粉塵；光固化模型用 95% 酒精浸泡 5~10 分鐘，用軟毛刷清理孔內 / 縫隙殘留樹脂，再用吹風筒吹干（或自然晾干），避免樹脂殘留發黏。
五、簡易組裝（拆分打印件拼接，可做活動結構）
拆分的 M4A1 零件按槍身→上機匣→槍管→槍托→彈匣→扳機順序組裝，無需膠水（或少量瞬干膠），可做簡易活動結構（如可插拔彈匣、可扳動扳機）：
拼接定位：將槍身與上機匣對齊，利用建模時預留的定位柱 / 卡槽拼接，縫隙處若過大，用少量 AB 膠填充（粘后靜置 10 分鐘）；
活動結構裝配：扳機處留 0.5mm 活動間隙，用細牙簽 / 小轉軸做活動軸，實現扳機可扳動；彈匣做插拔式，卡槽處打磨至順滑，保證可輕松插拔；
細節加固：槍托、握把等受力拼接處，用少量瞬干膠點粘加固（點膠量宜少，避免溢膠影響外觀），溢膠用美工刀及時刮掉。
六、可選美化（提升手板質感，非必做，適合外觀展示）
若需更還原 M4A1 外觀，可做簡單美化，無需復雜噴漆，新手易操作：
補縫：用原子灰 / 補土填充零件拼接縫隙，打磨平整，讓槍身一體化；
上色：用丙烯顏料 / 模型噴漆（軍綠 / 黑色 / 沙色），先噴底漆，再噴主色，干燥后用細筆勾勒刻字、導軌細節，最后噴一層啞光清漆（保護漆面，防止掉漆）；
細節點綴：用銀色顏料點涂槍管準星、導軌卡槽，用黑色顏料做槍身做舊（輕掃即可），讓手板更有質感。
七、核心避坑點（新手必看，避免打印 / 后處理返工）
不要做過細過長的槍管（如直徑＜3mm，長度＞10cm），打印時易彎曲 / 斷裂，建議槍管加粗至 4~5mm；
FDM 打印 PLA 不要用高填充（＞50%），模型會變脆，25%~40% 填充足夠保證強度，且輕量化；
光固化模型必須徹底清潔酒精殘留，否則會發黏、沾灰，影響手感和外觀；
組裝時不要強行拼接，縫隙過大則打磨零件接口，避免掰斷打印件；
不要還原金屬槍的精密卡扣 / 彈簧結構，3D 打印材料無法承受反復受力，易斷裂，僅做外觀即可。
補充：耗材與打印時間參考（1:4 比例 M4A1）
FDM（PLA，20% 填充）：耗材約 150~200g，打印時間約 8~12 小時（拆分打?。?；
光固化（韌性樹脂）：耗材約 100~150g，打印時間約 6~9 小時（拆分打?。?/p>
