行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 35cm*10cm*35cm
后處理: 噴油
案例介紹

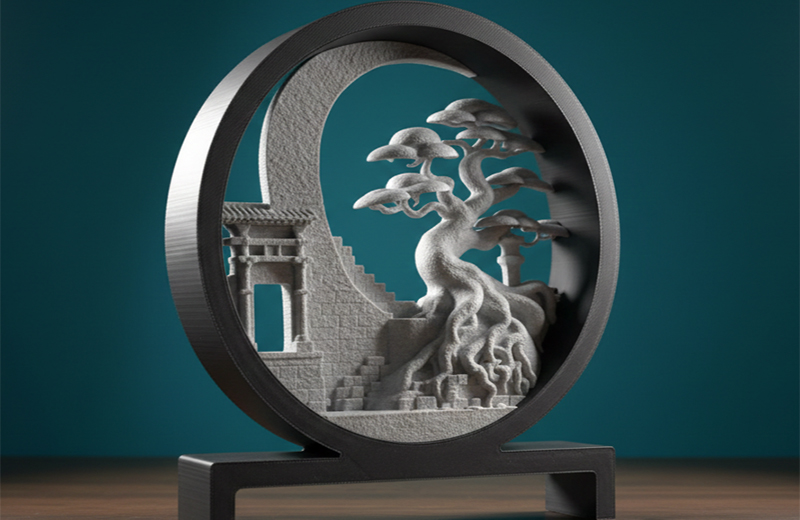

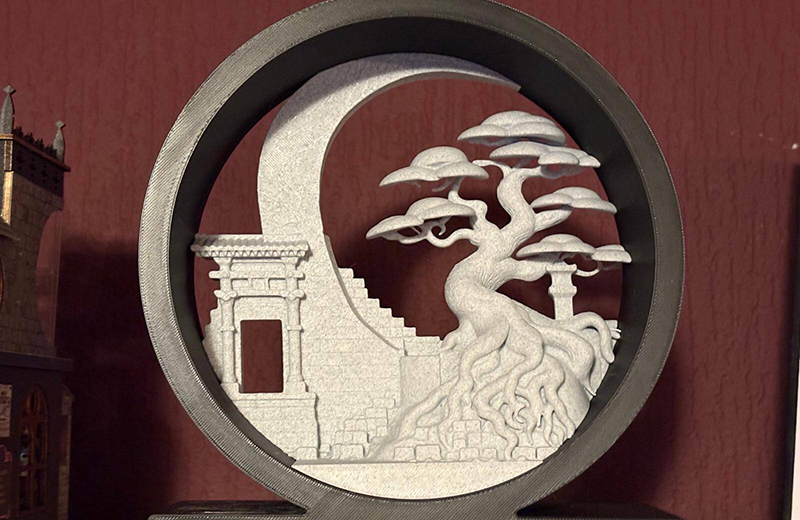

這是一個典型的雙色 FDM 3D 打印作品，采用 “外框 + 內芯” 分體打印后組裝的方式，全程分模型準備→切片設置→打印→后處理→組裝五個階段，以下是詳細的實操步驟：
一、模型準備（精準還原日式美學）
模型來源與優化
可從模型平臺下載類似的日式枯山水風格模型，也可用 Blender、SolidWorks 自行建模，重點刻畫松樹、石質臺階、月形拱門等元素。
為適配 3D 打印，需將模型拆分為黑色外框和灰白色內芯浮雕兩部分，拆分處預留 0.1mm 的組裝間隙，防止過緊。
檢查模型壁厚：內芯浮雕壁厚≥1.8mm，外框壁厚≥2mm，同時對所有尖角做 R0.5mm 圓角處理，避免打印時斷裂。
格式導出將拆分后的模型分別導出為3MF格式（穩定性優于 STL），以便后續切片使用。
二、切片參數設置（分色分層打?。?/h2>
該作品為雙色效果，需用雙噴頭打印機，或用單噴頭打印機分兩次打印后組裝，以下是 FDM 打印機的核心參數：
1. 內芯浮雕（灰白色 PLA，細節優先）
層厚：0.15mm（平衡細節與打印速度）
填充率：15%~20%（網格填充，保證剛性的同時減輕重量）
支撐：僅在臺階底部、松樹根部等懸空＞45° 的位置添加樹狀支撐，支撐密度 15%，接觸點 0.3mm（便于拆除且不留痕）
打印速度：外觀面 30~40mm/s，填充區域 50mm/s，首層速度 20mm/s
溫度：噴嘴 200~210℃，熱床 60℃，首層關閉風扇，后續層風扇 100% 開啟
2. 外框（黑色 PLA，結構優先）
層厚：0.2mm（保證結構強度，同時提升打印速度）
填充率：25%（網格填充，確保外框不易變形）
支撐：無需支撐（環形結構無大懸空）
打印速度：50~60mm/s，首層速度 20mm/s
溫度：與內芯浮雕參數一致
三、打印過程（分色分件）
耗材準備
內芯選用啞光灰白色 PLA，模擬石材質感；外框選用啞光黑色 PLA，形成經典的黑白對比。
打印前將耗材干燥 4~6 小時，避免因潮濕導致打印出泡。
打印順序
優先打印內芯浮雕，待其完成并冷卻后，再打印外框，防止不同顏色耗材切換時污染模型。
打印內芯時，需密切觀察支撐與細節處的成型情況，防止出現層紋偏移。
四、后處理（提升質感）
去支撐用尖嘴鉗從根部剪掉內芯的樹狀支撐，殘留的支撐點用美工刀輕輕修平，注意不要刮傷浮雕表面。
打磨細節用 240 目砂紙粗磨層紋，再用 800 目砂紙細磨，使內芯表面呈現細膩的石材質感；外框僅需輕微打磨邊緣毛刺即可。
清潔除塵用吹風筒吹凈模型表面的粉塵，保證組裝時貼合緊密。
五、組裝與收尾
組裝將內芯浮雕輕輕嵌入外框的預留槽位中，若間隙過大，可在接觸點處點少量瞬干膠（502）加固，膠量宜少，避免溢膠影響外觀。
質感強化（可選）若想進一步模擬石材效果，可在灰白色內芯表面噴涂一層啞光清漆，或用細海綿蘸取少量灰色顏料做輕微做舊處理，讓整體風格更貼合日式侘寂美學。
