行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 30cm*3cm*13cm
后處理: 噴油
案例介紹

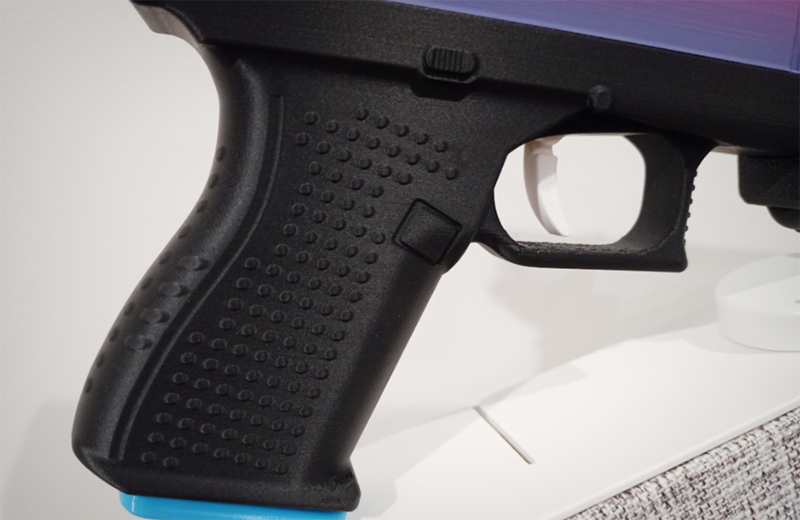

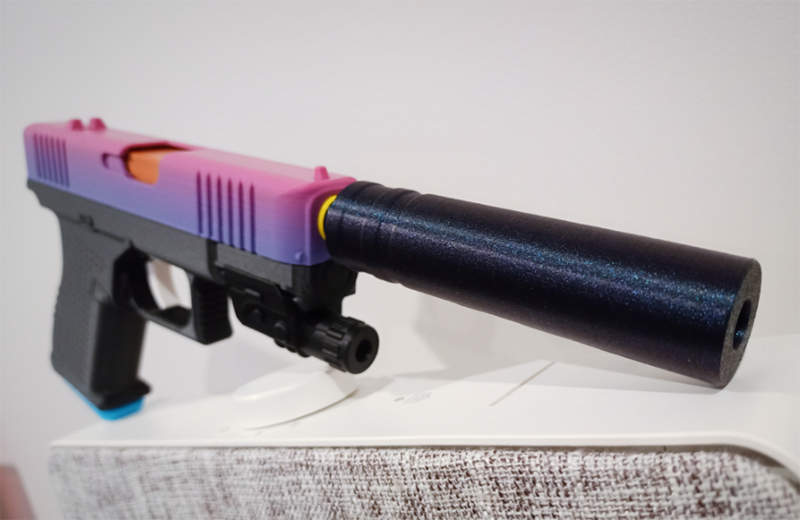

3D打印玩具手槍手板優先用桌面級FDM打印機 + PLA 耗材（低成本、易操作、新手友好），追求高精度細節可選LCD/DLP 光固化打印機 + 光敏樹脂，核心圍繞分體建模優化、打印參數適配、后處理拼裝展開，全程避開整體打印、壁厚過薄等坑，普通桌面機即可落地，無需專業設備。
一、前期核心準備：模型 / 耗材 / 設備
1. 模型設計與優化（打印成功的關鍵，避開斷裂 / 卡滯）
玩具手槍手板必須做分體拆分，禁止整體打印，拆分按活動關節和拼裝面劃分，比如槍身、握把、滑套、扳機、彈匣單獨拆分，核心優化要點：
拼裝間隙：拆分面預留 0.1~0.2mm 間隙，活動結構如滑套滑動、扳機轉動處間隙放大至 0.2~0.3mm，保證插拔和活動順滑，PLA 自潤滑性可滿足輕活動需求；
壁厚要求：整體壁厚不低于 1.5mm，握把、槍身主體等受力部位加厚至 2~2.5mm，尖角全部倒 R0.3~0.5mm 圓角，準星、扳機扣等細小凸起做加固，防止打印時翹邊、斷件；
模型修復：從模型平臺下載的 STL 文件，用 Meshmixer 或 Cura 修復破面、空洞、非流形邊，消除打印漏料、層紋問題；
支撐規劃：提前優化模型擺放角度，讓拼裝面、大平面朝下，僅在懸空大于 45° 的位置預留支撐位，活動配合面全程避開支撐。
2. 耗材與設備選擇（新手首選 FDM，性價比拉滿）
新手首選：桌面級 FDM 打印機，搭配 1.75mm PLA 耗材，顏色選黑色、軍綠色、原色均可，PLA 無異味、低翹曲、易成型，支撐易拆除，成本僅為光固化的 1/3；
細節款選擇：桌面級 LCD/DLP 光固化打印機，搭配通用型光敏樹脂，優先選韌性樹脂，防止模型脆斷，樹脂打印細節還原度高，準星、刻線能清晰呈現；
耗材預處理：PLA 若受潮表面起霧、打印出泡，用干燥箱 40℃干燥 2~4 小時；光敏樹脂密封保存，避免陽光直射。
二、FDM 打印核心參數（PLA 耗材，桌面機通用，直接套用）
切片軟件用 Cura 即可，參數分主體結構和細小細節區分，兼顧成型剛性、打印速度和表面光潔度，核心遵循 “慢首層、控外殼、樹狀支撐” 原則：
1. 主體結構（槍身、握把、滑套，側重剛性和密實度）
層厚 0.2mm，平衡精度與打印速度；填充率 20%~30% 用網格填充，握把可提升至 30%~40% 保證握持剛性；打印速度首層 30mm/s，后續 60~80mm/s，外殼速度 40~50mm/s 減少層紋；噴嘴溫度 200~210℃，熱床 50~60℃，防止翹曲；外殼 3~4 層，底 / 頂層 4~5 層，避免透底；僅懸空處加樹狀支撐，支撐接觸點 0.3mm，易拆且留痕少。
2. 細小細節（準星、扳機、彈匣，側重細節還原）
層厚降至 0.15mm，提升細節清晰度；填充率 20%，外殼 2~3 層；打印速度首層 25mm/s，后續 40~50mm/s，外殼速度 30mm/s；支撐選點狀支撐，接觸點 0.2mm，減少細節處支撐留痕。
3. 切片通用要點
校準耗材擠出量，避免缺料或溢料；除首層外風扇 100% 開啟，PLA 快速冷卻防止層間粘連；平臺貼美紋紙或磁性貼，提升首層粘附性，杜絕翹邊。
三、打印過程操作（防失敗，保成型精度）
平臺調平：打印前必須精準調平，保證首層與噴嘴間距 0.1~0.2mm，用普通紙卡測試，抽拉有輕微阻力即可，這是防止首層翹邊的核心；
實時監控：前 5~10 層重點觀察，若出現漏料、翹邊、層紋偏移，立即暫停調整平臺間距或擠出量；
活動位避障：扳機轉軸、滑套內側等活動配合面，若有懸空提前優化模型角度，堅決不加支撐，避免拆支撐后配合過緊；
冷卻拆件：打印完成后，讓模型在平臺上冷卻至室溫再拆除，PLA 冷卻快，約 10~20 分鐘即可，高溫拆件易導致模型變形。
四、后處理 + 拼裝（決定最終質感，工具極簡）
全程只需美工刀、砂紙、尖嘴鉗，無需專業工具，重點是去支撐留痕、打磨層紋、調試拼裝間隙，步驟按順序操作，簡單易上手：
1. 去支撐（輕操作，防刮傷 / 斷件）
用尖嘴鉗從支撐根部輕輕剪斷，避免硬掰導致模型缺角、斷裂；殘留的支撐點用小號美工刀慢慢修平，準星旁等細小部位的支撐，用鑷子配合美工刀刮除，保留細節完整性。
2. 打磨拋光（去層紋，提順滑度）
僅打磨外觀面和拼裝面，活動配合面輕磨即可，避免磨掉間隙導致卡滯，按粗磨到細磨順序：240~400 目砂紙粗磨，磨平層紋和支撐留痕；600~800 目砂紙細磨，讓外觀面層紋基本消失，表面順滑；可選拋光步驟，用 1000 目砂紙磨后，棉布蘸少量牙膏輕擦，PLA 表面會呈現輕微光澤。
3. 拼裝調試（核心是間隙適配，活動順暢）
先干拼所有部件，檢查貼合度和活動結構，滑套滑動、扳機轉動若過緊，用 400 目砂紙輕磨配合面，直至滑動 / 轉動順滑無卡頓；需要固定的部位如握把與槍身，用 502 瞬干膠或熱熔膠點粘，膠量一定要少，避免溢膠影響外觀，活動部位堅決不粘膠，保留預留間隙。
4. 細節優化（可選，提升仿真度，新手可跳過）
補色：用馬克筆或丙烯顏料給準星涂紅、扳機涂黑、刻線描深，晾干后輕噴一層啞光清漆，防止掉色；防滑：握把處貼防滑貼，或用 240 目砂紙做輕微磨砂處理，提升握持手感；刻線加深：模型刻線若模糊，用小號美工刀輕輕劃深，增強立體感。
五、光固化打印補充要點（高精度細節款）
若追求準星、刻線等細節的清晰度，用 LCD/DLP 光固化打印，耗材選通用型韌性光敏樹脂，核心調整和操作：
打印參數：層厚 0.05~0.08mm，拉滿細節精度，首層曝光時間 8~10s，后續 2~3s，按打印機原廠參數微調；
后處理固化：打印完成后，用 95% 酒精沖洗模型表面殘留樹脂，再用紫外線燈固化 10~20 分鐘，確保樹脂完全固化，防止發黏；
打磨拼裝：固化后再進行去支撐、打磨、拼裝，步驟和 FDM 打印一致，樹脂模型更脆，打磨和拼裝時力度要輕；
操作防護：光敏樹脂有輕微異味，全程在通風處操作，佩戴一次性手套，固化后的樹脂無毒性，可放心接觸。
六、核心避坑點（新手高頻出錯，直接規避）
整體打?。赫麡尨蛴∫茁N曲、層紋嚴重，支撐難拆且易斷件，必須按結構分體拆分；
壁厚過?。罕诤竦陀?1.5mm，PLA 和樹脂都易打印斷裂，尤其槍身和握把連接處，務必加厚；
支撐加錯位置：活動配合面加支撐，拆后會留痕導致配合過緊，此類部位提前優化模型角度，無懸空打??；
打印速度過快：外殼速度超過 60mm/s，會導致表面層紋嚴重、細節模糊，外殼速度嚴控在 30~50mm/s；
拼裝間隙過?。翰鸱置嫖搭A留間隙，導致部件拼不進去或活動卡頓，0.1~0.3mm 間隙是關鍵；
樹脂未完全固化：光固化模型酒精沖洗后，未用紫外線燈充分固化，表面會發黏、易磨損。
七、極簡工具 / 耗材清單（新手直接備，一站式配齊）
必備用料
FDM：1.75mm PLA 耗材 1 卷（足夠打 1~2 把）；光固化：通用韌性光敏樹脂 1000g、95% 酒精 500ml；通用：502 瞬干膠 / 熱熔膠少量。
必備工具
基礎：尖嘴鉗、小號 + 大號美工刀、240/400/600 目砂紙；輔助：紙卡（調平平臺）、尖嘴鑷子（夾細小零件）；光固化額外：紫外線燈、洗樹脂盆、一次性手套。
核心總結
3D打印玩具手槍手板的核心是分體打印 + 合理間隙 + 輕量后處理，新手直接選 FDM 打印機 + PLA 耗材，只需做好模型拆分預留間隙、控制打印參數（層厚 0.2mm、外殼慢速度），再通過簡單打磨和干拼調試，就能做出成型精度高、活動順暢的手板模型；追求細節可選光固化，僅需額外做好樹脂沖洗和固化，步驟稍復雜但細節質感翻倍。
