行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 4cm*3cm*7cm
后處理: 噴油
案例介紹

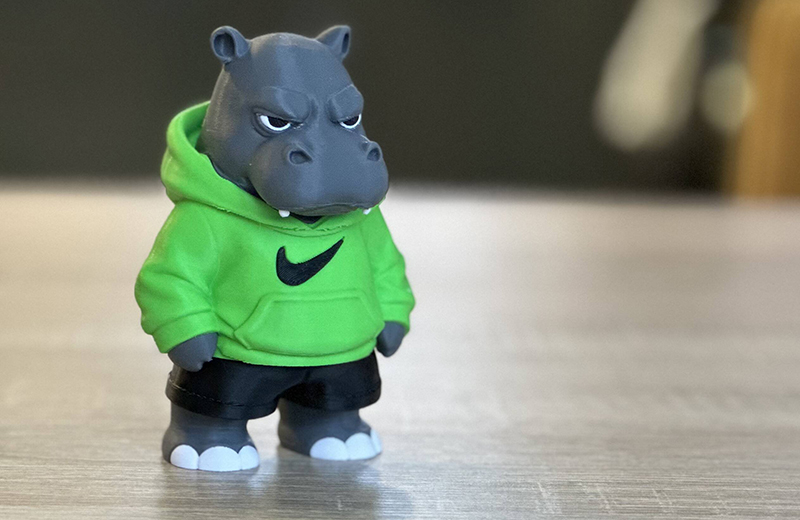

穿綠色連帽衫的潮玩河馬手板，非常適合用FDM 3D 打印或光固化 LCD/DLP 打印制作，核心是分色處理、細節還原、后處理質感，下面按完整流程拆解，新手也能落地。
一、模型準備與優化（打印成功的前提）
模型獲取與拆分
可從模型平臺（如 Thingiverse、CGTrader）下載類似的 “潮玩動物 + 連帽衫” 模型，或用 Blender/ZBrush 自行建模。
為了實現分色（灰色河馬、綠色衛衣、黑色短褲、白色爪尖），建議將模型拆分為：
河馬主體（含頭部、四肢、軀干）
綠色連帽衫（獨立件）
黑色短褲（獨立件）
爪尖 / Logo 等細節（可后期上色或單獨打?。?/p>
拆分面預留 0.1~0.2mm 間隙，方便后期拼裝。
模型修復與壁厚檢查
用 Meshmixer 或 Cura 檢查模型，修復破面、非流形邊，確保模型是 “水密” 的。
所有部位壁厚≥1.5mm（FDM）或 1.2mm（光固化），衛衣兜帽、耳朵等細小部位適當加厚，防止打印斷裂。
所有尖角倒 R0.3mm 圓角，避免打印時翹邊。
二、打印方式與耗材選擇
1. FDM 打?。ㄐ率质走x，成本低、易操作）
設備：桌面級 FDM 打印機（如創想三維 Ender-3、拓竹 P1P）
耗材：
河馬主體：?jiǎn)」饣疑?PLA（1.75mm）
連帽衫：亮綠色 PLA（1.75mm）
短褲：黑色 PLA（1.75mm）
爪尖 / Logo：可后期用丙烯顏料上色，或單獨打印白色 / 黑色 PLA
優勢：成本低，支撐易拆，適合新手；
劣勢：表面有層紋，細節精度略低于光固化。
2. 光固化打?。ㄗ非髽O致細節）
設備：桌面級 LCD/DLP 打印機（如愛樂酷 Saturn、縱維立方 Anycubic Photon）
耗材：
河馬主體：灰色光敏樹脂
連帽衫：綠色光敏樹脂（韌性款，防止脆斷）
短褲：黑色光敏樹脂
優勢：細節拉滿，衛衣褶皺、Logo、眼神都能清晰還原；
劣勢：成本高，操作需通風，后處理稍復雜。
三、核心打印參數（直接套用）
1. FDM 打印參數（PLA）
層厚：0.15~0.2mm（平衡細節與速度）
填充率：15%~20%（網格填充，保證強度又輕量化）
打印速度：
首層：20~25mm/s
外殼：30~40mm/s（控制層紋）
填充：60~80mm/s
溫度：噴嘴 200~210℃，熱床 50~60℃
支撐：僅在兜帽內側、下巴下方等懸空 > 45° 處添加樹狀支撐，接觸點 0.3mm，方便拆除且不留痕。
風扇：100% 開啟（除首層），PLA 快速冷卻防止層間粘連。
2. 光固化打印參數（LCD）
層厚：0.05~0.08mm（細節拉滿）
曝光時間：首層 8~10s，后續層 2~3s（按打印機和樹脂品牌微調）
支撐：使用自動支撐 + 手動優化，在兜帽、耳朵等懸空處添加細支撐，避免模型變形。
四、打印過程操作要點
平臺調平：打印前必須精準調平，F(xiàn)DM 用 “紙卡測試”，光固化用 “調平片”，確保首層粘附牢固，防止翹邊。
耗材干燥：PLA 耗材若受潮，用干燥箱 40℃干燥 2~4 小時；光敏樹脂密封保存，避免陽光直射。
分色打印順序：
優先打印河馬主體，再打印綠色衛衣，最后打印黑色短褲。
打印衛衣時，重點觀察兜帽和 Logo 的細節成型。
冷卻拆件：
FDM：打印完成后，模型在平臺上冷卻至室溫（約 10~20 分鐘）再拆除，防止高溫變形。
光固化：打印后用 95% 酒精沖洗殘留樹脂，再用紫外線燈固化 10~20 分鐘，確保樹脂完全固化。
五、后處理與上色（決定最終質感）
1. 去支撐與打磨
FDM：用尖嘴鉗從根部剪斷支撐，殘留點用美工刀修平，再用 240→400→600 目砂紙打磨，去除層紋和支撐痕。
光固化：固化后輕輕掰掉支撐，用細砂紙輕磨支撐點，樹脂模型較脆，力度要輕。
2. 拼裝與粘接
將綠色衛衣、黑色短褲輕輕套在河馬主體上，若間隙過大，用少量 502 瞬干膠點粘，膠量宜少，避免溢膠。
爪尖和 Logo 可單獨打印后粘接，或直接在主體上上色。
3. 上色與細節強化
眼神：用黑色丙烯顏料畫出犀利的眼神，再用白色點出高光，瞬間提升 “潮酷” 感。
Logo：用黑色丙烯顏料在綠色衛衣上畫出 Nike Swoosh，或用轉印貼紙。
爪尖：用白色丙烯顏料涂在河馬的腳趾上，模擬圖中的效果。
保護：全部上色完成后，噴一層啞光清漆，防止掉色，同時讓整體質感更高級。
六、核心避坑點
整體打印：不要整槍打印，必須分體，否則支撐難拆，且無法實現分色效果。
壁厚過薄：衛衣兜帽、耳朵等部位容易斷裂，務必加厚至≥1.5mm。
支撐加錯位置：衛衣內側、下巴下方是支撐重災區，提前優化模型角度，避免在外觀面加支撐。
未固化就打磨：光固化模型必須完全固化后再處理，否則表面會發黏、易磨損。
核心總結
這個潮玩河馬手板的核心是“分體打印 + 分色處理 + 細節上色”。新手用 FDM+PLA 就能做出不錯的效果，追求極致細節則用光固化。只要做好模型拆分、控制好打印參數，再通過簡單的后處理和上色，就能完美復刻圖中的 “潮酷河馬”。
