全景工廠
行業(yè)案例
CASE
行業(yè)/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產(chǎn)周期: 2~7天
產(chǎn)品尺寸: 5cm*5cm*20cm
后處理: 噴油

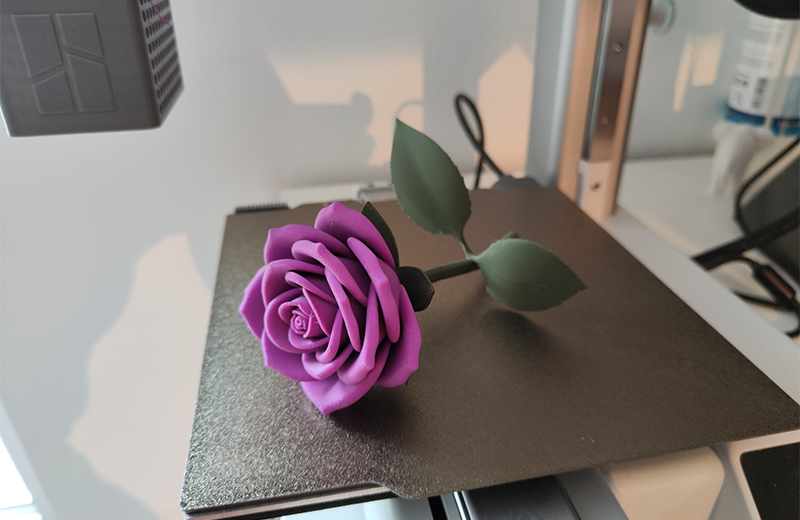

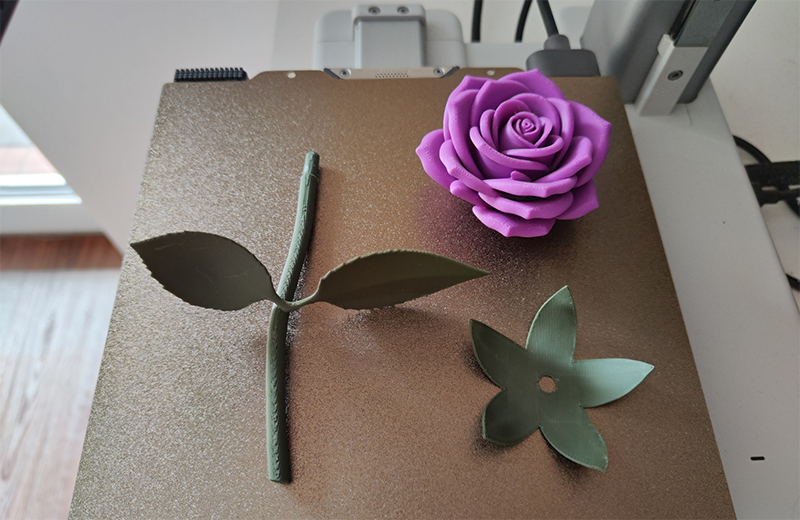

案例介紹
一、工藝與材料選擇
核心是還原花瓣細(xì)膩質(zhì)感，兩種工藝按需選擇，無需復(fù)雜對比：
優(yōu)先選SLA/DLP光固化工藝，適合追求高仿真、薄壁花瓣和精細(xì)紋理的需求，表面光滑、層紋微弱；適配標(biāo)準(zhǔn)光敏樹脂、韌性樹脂（防斷裂）、彩色樹脂（省上色），不足是成本偏高、材料偏脆，后處理需小心。
預(yù)算有限選FDM熔融沉積工藝，適合原型驗證、大尺寸擺件，成本低、材料多；適配PLA（常用）、絲綢PLA（質(zhì)感佳）、PETG（韌性好），不足是層紋明顯、仿真度稍弱。
二、完整制作流程（核心步驟）
1. 建模與文件準(zhǔn)備
用Blender/ZBrush雕刻（花瓣壁厚≥0.5mm，花莖過渡段≥5mm防斷），導(dǎo)出STL/OBJ格式；用Meshmixer修復(fù)破面。無建?；A(chǔ)可在MakerWorld、Cults下載現(xiàn)成模型，下載后需檢查修復(fù)。
2. 切片與參數(shù)設(shè)置
按工藝調(diào)整參數(shù)，直接套用即可：
SLA：層高0.05–0.1mm，45°傾斜擺放，樹狀支撐（接觸點選非外觀面），曝光參數(shù)按樹脂說明書調(diào)整。
FDM（PLA）：層高0.1mm，壁厚2–3層，填充15%–20%；打印溫度195–205℃、熱床60℃，速度40–50mm/s（花瓣部位30–40mm/s），懸空花瓣加稀疏支撐。
3. 打印執(zhí)行
SLA：清潔樹脂槽、檢查UV燈，倒入足量樹脂；FDM：檢查噴嘴、清潔熱床、確認(rèn)耗材順暢。導(dǎo)入文件啟動打印，過程中避免觸碰設(shè)備，及時排查溢料、拉絲等問題。
4. 后處理
SLA：異丙醇清洗5–10分鐘→UV固化15–30分鐘→去支撐→400–1000目砂紙打磨→按需噴保護漆、上色。
FDM：冷卻后去支撐→800–2000目砂紙打磨→補縫（可選）→除塵噴底漆→上色、噴保護漆。
三、避坑要點
1. 花瓣壁厚≥0.4mm，建議0.5–1.0mm，防斷裂；
2. 支撐接觸面積越小越好，優(yōu)先選非外觀面，減少疤痕；
3. FDM花莖垂直擺放，低速打??；SLA確保清洗、固化徹底；
4. 打磨輕柔，上色前徹底除塵，底漆薄而均勻。
四、用途與延伸
核心用途：禮品擺件、珠寶/香薰模具、產(chǎn)品設(shè)計樣品、婚禮裝飾。
延伸：可做發(fā)光擺件、可拆分花莖；批量生產(chǎn)可翻硅膠模復(fù)制，降低成本。
