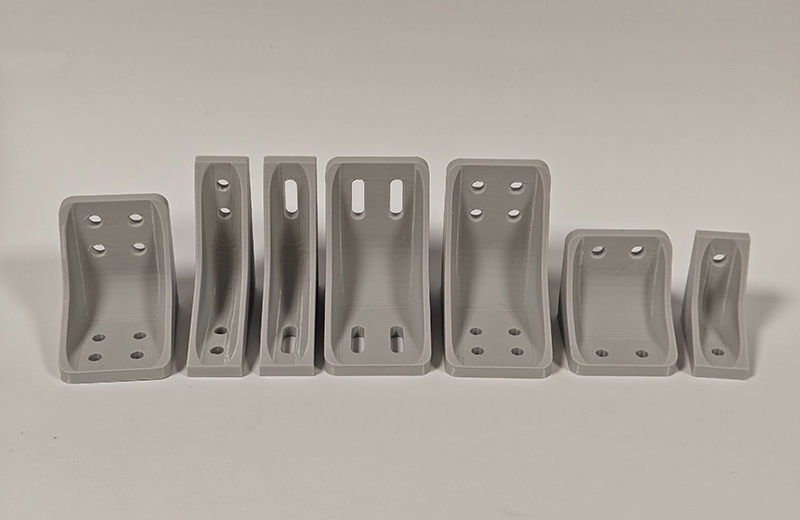

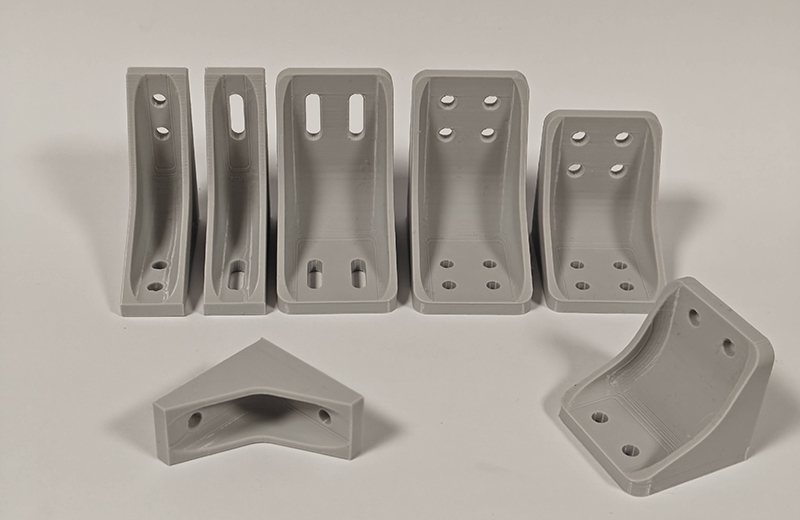

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 6cm*5cm*8cm
后處理: 噴油
案例介紹
制作3D打印角支架的手板模型，核心在于通過一個實體樣件來驗證它的結構強度、裝配精度以及外觀設計。整個過程可以系統地分解為六個主要步驟，每一步都需要細致考量。
第一步：前期分析與設計準備
在著手建模前，需要先明確角支架的核心用途，是用于承重、定位還是單純的裝飾。分析其受力方向（是承受壓力、拉力還是扭矩）以及安裝環境（室內、戶外或存在震動的場景）至關重要。例如，如果用于固定設備，就需要在底部設計防滑紋路；若是展示模型，則更側重于表面的光潔度。同時，要用卡尺精確測量安裝位置的尺寸，包括墻角的實際角度偏差和接觸面的平整度，并記錄下電線孔位、螺紋接口等所有特殊要求的位置。
第二步：三維建模與優化
使用SolidWorks、Fusion 360等專業CAD軟件進行建模。建模時有幾個關鍵技巧：通常將安裝基準面設為XY平面，并在Z軸方向預留約0.5mm的間隙，以補償打印帶來的微小誤差。對于螺栓穿過的孔洞，建議做倒角處理（例如R角1.5mm）來分散應力；在接觸面可以增加深0.3-0.5mm的V型防滑槽。最重要的是，在應力集中區域（如轉折處）布置放射狀的加強筋，其厚度最好不要超過主體壁厚的三分之二。建模完成后，需要用Meshmixer或Netfabb等軟件檢查并修復模型，確保最小壁厚不小于1.2mm，且沒有破面或尖銳棱角，以免造成應力集中。
第三步：選擇合適的材料與工藝
這一步直接決定了手板的功能和成本，需要根據支架的實際用途來權衡。
如果手板主要用于外觀評審和基礎的結構驗證，對強度和耐溫要求不高，那么PLA是成本最低、打印最方便的選擇，但要注意它比較脆，不耐高溫。
如果需要制作具備一定功能性的部件，比如需要承受輕型載荷、耐沖擊，那么PETG或ABS會是更好的選擇。PETG韌性好，ABS則綜合性能均衡。打印ABS時需要良好的通風或使用有恒溫腔的設備，防止翹曲。
對于有高強度或輕量化需求的工業級應用，比如重載場景，可以考慮碳纖維增強樹脂或尼龍+碳纖維復合材料，這類材料強度高、重量輕，但對打印機有專業要求。如果追求極高的表面精度和復雜細節，光固化樹脂打印是理想選擇，但樹脂件通常較脆，不適合高強度受力測試。SLS（選擇性激光燒結）技術打印尼龍材料則兼具高精度和良好的機械性能，且無需支撐結構。
第四步：切片參數設置與打印
將優化好的模型導入切片軟件。對于功能性角支架，層高可以設置在0.12mm到0.25mm之間。填充策略可以采用梯度填充，比如底部幾層用100%實心以增強附著力，主體部分用網格填充以平衡強度和耗材，受力區域再局部加固。外壁的層數建議設為4-5層，以確保側壁的密封性和承力能力。打印方向也很關鍵，應盡量將主要受力方向安排在打印平面內，避免力垂直于層紋方向，因為層間結合力相對較弱。同時，通過切片軟件預覽并為懸空結構添加合適的支撐。
第五步：后處理
打印完成后，首先需要去除支撐材料。可以使用鏟刀等工具小心剝離，對于復雜的支撐，也可以考慮用溶解劑輔助。接著進行打磨，通常從800目的砂紙開始，逐步過渡到1500目甚至3000目進行濕磨，以消除層紋和支撐痕跡。如果需要更高的表面質量，可以噴涂補土填平微小缺陷后再打磨，最后進行噴漆上色。對于功能性的ABS支架，還可以進行烤箱退火處理（例如70℃恒溫2小時），以消除打印產生的內應力。對于需要裝配螺紋的位置，可以預先壓入銅螺母，增加連接的耐用性。
第六步：質量驗證與裝配測試
