行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 1cm*1cm*3cm
后處理: 噴油
案例介紹

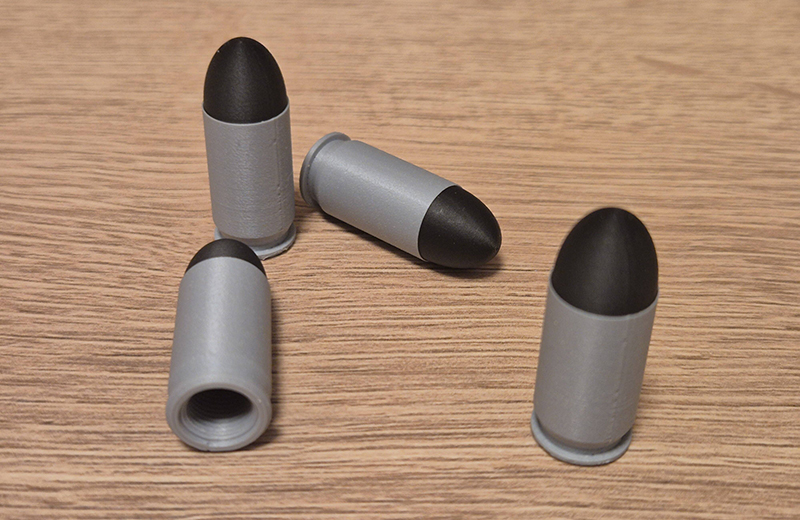

制作3D打印玩具子彈的手板模型，核心在于根據子彈的動力方式，是手動把玩、皮筋發射還是彈簧擊發，來設計結構和選擇材料。與靜態的玩具小黃鴨不同，子彈需要驗證它的飛行穩定性、與彈膛的配合度以及撞擊時的耐用性。
下面我為你系統梳理制作流程，重點聚焦在功能實現上。
第一步：明確子彈的功能類型
子彈的結構和選材完全取決于它的用途，主要可以分為三類。
第一類是靜態或裝飾彈，僅用于外觀展示，沒有發射需求，因此核心要求是高外觀精度和光滑表面，適合模型陳列或道具場景。
第二類是手動裝填或抽拉彈，可以手動裝入彈膛或抽出但不發射，核心要求是尺寸精確、插拔順滑且有一定強度，適合模擬裝填動作的玩具。
第三類是彈射功能彈，需要配合皮筋、彈簧或氣壓擊發，核心要求是高韌性、抗沖擊和輕量化，這是可發射玩具槍子彈的典型場景，也是制作難度最高的一類。
第二步：材料選擇，功能決定材質
對于靜態或手動裝填的子彈，首選PLA或高精度樹脂。PLA成本低、易打印，適合驗證尺寸和外觀。如果追求極致的表面細節，比如彈殼上的刻字，用光固化樹脂打印，精度可以達到0.05到0.1毫米。
對于可發射子彈，這是對材料要求最高的場景。尼龍采用SLS技術打印，強度高、韌性好，適合批量制作耐用子彈。PEBA也就是尼龍彈性體，如果子彈需要撞擊后回彈、不碎裂，它是理想選擇，斷裂伸長率高達百分之六百，回彈性能優于TPU。ABS或PETG則適合制作需要一定韌性但不要求極高回彈的子彈主體。
第三步：結構設計與打印優化
子彈體積小，設計時需要注意幾個關鍵點。
首先是尺寸與公差，子彈直徑必須與玩具槍的彈膛精確匹配，建議預留0.1到0.2毫米的裝配間隙，確保裝填順暢又不松動。如果是需要?dú)饷艿淖訌?，間隙要更小甚至為負公差。
其次是壁厚與結構，彈體壁厚建議不低于1.2到1.5毫米，彈頭等受力部位適當加厚。所有尖角要倒R0.3到0.5毫米的圓角，防止應力集中導致斷裂。
打印方向也很重要，盡量讓子彈直立或傾斜打印，使層紋方向與受力方向垂直，增強結構強度。彈頭尖端朝上可以減少支撐。
如果子彈底部有凹陷或中空結構，需要添加支撐，建議用樹狀支撐，接觸點設為0.2到0.3毫米，既容易拆除又能減少痕跡。
第四步：打印參數設置
根據選定的材料和工藝，需要設置相應的打印參數。
如果采用FDM打印PLA、ABS或PETG，層高可以設置在0.12到0.2毫米，兼顧速度與細節。填充密度用百分之二十到三十五，選擇網格或三角形填充。外殼層數建議3到4層確保表面密實。打印速度方面，外觀面用30到40毫米每秒，其他部位50到60毫米每秒。溫度方面，PLA噴嘴200到210攝氏度、熱床60攝氏度，ABS噴嘴230到250攝氏度、熱床90到100攝氏度且需要恒溫艙。支撐僅在懸空超過45度的位置加樹狀支撐。
如果采用光固化打印高精度樹脂，層厚要降到0.05到0.1毫米拉滿細節。支撐用微型點支撐，密度百分之十到十五，接觸點0.2到0.3毫米。曝光時間首層8到12秒，后續2.5到4秒，按樹脂型號微調。后處理需要用百分之九十五酒精清洗5到10分鐘，紫外線固化10到20分鐘。
如果采用SLS打印尼龍或PEBA，這種方式適合批量制作或高性能需求，精度可以達到正負0.1到0.2毫米，無需支撐可直接打印復雜結構，后處理簡單，尼龍件可以染色。
第五步：后處理與功能測試
打印完成后需要進行必要的修整和驗證。先去除支撐并打磨，用尖嘴鉗剪掉支撐，殘留處用美工刀修平。用400到800目砂紙輕磨表面去除層紋，光固化件打磨時可以沾水進行濕磨。
然后用卡尺測量直徑、長度是否達標，裝入彈膛測試感受松緊度。如果過緊，用細砂紙輕磨配合面。對于可發射子彈，需要進行功能測試。在安全環境下試射，觀察飛行軌跡是否穩定、有無旋轉。射向軟目標如泡沫板，檢查彈頭是否變形或碎裂。如果碎裂說明材料韌性不足，需要更換為PEBA或尼龍。還要連續裝填多次，檢查子彈與彈膛的摩擦是否導致卡滯或磨損。
核心避坑指南
有幾點需要特別留意。不要用普通PLA做發射彈，因為PLA脆，撞擊易碎，碎片可能傷人。要確保壁厚足夠，子彈壁厚低于1.0毫米極易在打印中斷裂或發射時解體。光固化件必須徹底清潔，樹脂殘留未洗凈表面會發黏沾灰。如果子彈本身集成了彈簧結構，比如某些一體成型玩具，必須用ABS或PETG這類高韌性材料。
