行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*4cm*9cm
后處理: 噴油
案例介紹

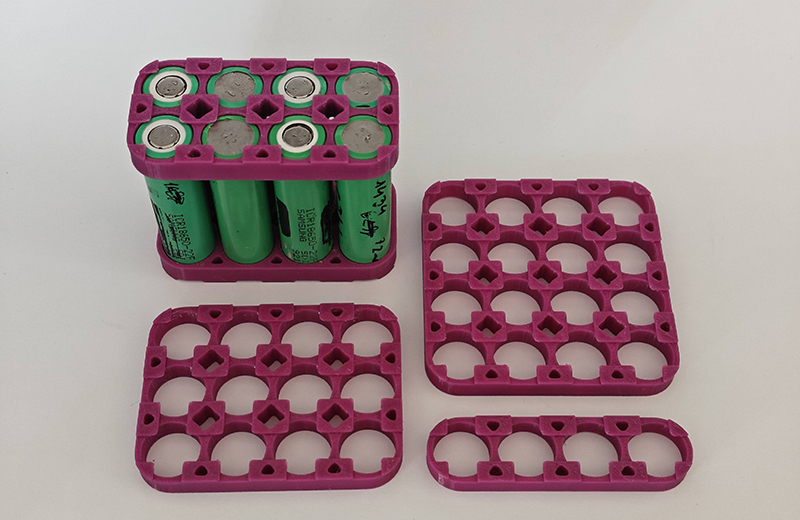

制作3D打印電池支架的手板模型，核心在于驗證電池與支架的裝配尺寸是否精準，以及支架本身的結構強度是否足夠。與之前聊的玩具不同，電池支架是功能性部件，需要確保電池插拔順暢、接觸可靠、固定穩固。
下面我為你系統梳理制作流程，重點聚焦在結構設計和功能實現上。
第一步：明確電池規格與設計要點
電池支架的設計必須從電池本身出發，精確匹配是關鍵。首先要確定電池型號，比如常見的18650、AA（5號電池）等，每個型號都有標準直徑和高度。但不同品牌電池可能有微小差異，建議用卡尺實際測量你手頭的電池，包括正極尖頭還是平頭，這直接影響觸點設計。
觸點結構方面，正極如果是尖頭電池，需要設計彈簧或彈片槽；平頭電池可能需要一個凸起的觸點。負極通常設計為彈簧或帶有弧度的彈片，以確保接觸良好并適應不同長度的電池。
電池方向決定了電池倉之間的電氣連接是串聯還是并聯，手板階段可以暫時忽略電氣連接，僅做結構驗證。
結構設計上，壁厚建議至少2到2.5毫米，保證強度。如果電池是從側面滑入的，內壁需要約1到2度的拔模斜度，方便打印和電池拆卸。防反接設計非常重要，可以在物理結構上設計不對稱的卡槽或明顯的正負極標識。通氣孔建議在底部或側面預留小孔，用于散熱和防止氣體積聚。還要預留螺絲孔、卡扣或導軌，以便將電池支架固定到設備中。
第二步：選擇材料與打印工藝
材料選擇直接決定手板的結構強度和使用場景。對于普通常溫環境下的尺寸和裝配驗證，PLA是首選。它打印容易、細節好、成本低，剛性能完全滿足定位驗證需求。但PLA不耐高溫，電池工作發熱時可能變形，不適合受力或高溫驗證。
如果需要測試耐用性或環境適應性，PETG或ABS是更好的選擇。它們韌性更好、耐溫性高于PLA，有一定抗沖擊能力。ABS打印時需要注意防翹曲，需要封閉打印環境和加熱床。
對于更高要求的場景，比如需要更高強度和耐磨性，尼龍（PA）是合適的選擇。它強度高、韌性好，型腔內壁長期插拔電芯不易刮花，但打印難度高、成本也高。
如果追求極高精度和光滑表面，用于高精度格架或微型電池模組，韌性光敏樹脂是理想選擇。它打印精度高、表面光滑，卡扣、定位柱處不易折斷，但耐溫較低。
對于需要阻燃性能的工業或新能源場景，比如電池包隔離板，可以考慮阻燃PA或阻燃光敏樹脂，達到UL94 V-0級阻燃標準，離火自熄。
第三步：設置打印參數
根據選定的工藝和材料，需要設置相應的打印參數。
采用FDM打印PLA或ABS時，層高設置在0.15到0.2毫米，兼顧精度與速度。填充密度30%到50%，僅做定位驗證選30%，需要輕微受力則選50%。外殼層數至少3到4層，確保結構牢固。打印速度方面，型腔內壁和外壁用30毫米每秒，保證光滑度和尺寸精度。支撐建議使用樹狀支撐，密度10%到15%，易拆除且對模型損傷小。PLA底板溫度60℃，ABS需要90到100℃且打印環境溫度保持50到60℃防止翹曲。
采用光固化打印韌性光敏樹脂時，層厚選0.05到0.08毫米，追求高精度選0.05毫米。曝光時間根據設備設置，LCD為首層40到60秒、后續層8到12秒。支撐密度5%到10%，絕對避免型腔內部加支撐。打印完成后用405納米UV燈固化20到30分鐘。
采用SLS打印尼龍12時，層厚0.1到0.15毫米，粉床溫度170到180℃，激光功率15到25瓦，掃描速度1500到2000毫米每秒，無需額外加支撐。
第四步：后處理與功能測試
打印完成后，需要進行清潔、打磨和裝配測試。先仔細去除所有支撐材料，用銼刀或砂紙打磨毛刺，型腔內壁做外壁加厚和低速打印，保證光滑度和尺寸精度。
然后進行裝配測試。放入電池，檢查是否順暢，松緊度是否合適。對于圓柱電芯，型腔直徑應比電芯外徑大0.1到0.2毫米；對于方形電芯，長寬比電芯大0.15到0.3毫米。測試彈簧或彈片的壓縮行程和回彈力，檢查防反接功能是否有效。
如果需要電氣測試，測試導通性和電阻。最后根據測試結果返回修改模型，調整公差、尺寸或結構，然后再次打印測試。這是手板制作的核心價值所在。
核心避坑指南
有幾點需要特別留意。不要用普通PLA做高溫環境或受力場景，它耐溫低、易變形。型腔內壁必須做光滑處理，避免刮傷電池外皮，設計時加R0.2到R0.5小圓角。電池卡槽的內徑需要在設計尺寸上增加0.2到0.5毫米的公差補償，具體值需通過測試確定，這是一個迭代過程。支撐盡量用樹狀支撐且易拆除，避免型腔內部加支撐，否則拆除后易損傷內壁。
