行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 13cm*15cm*25cm
后處理: 噴油
案例介紹

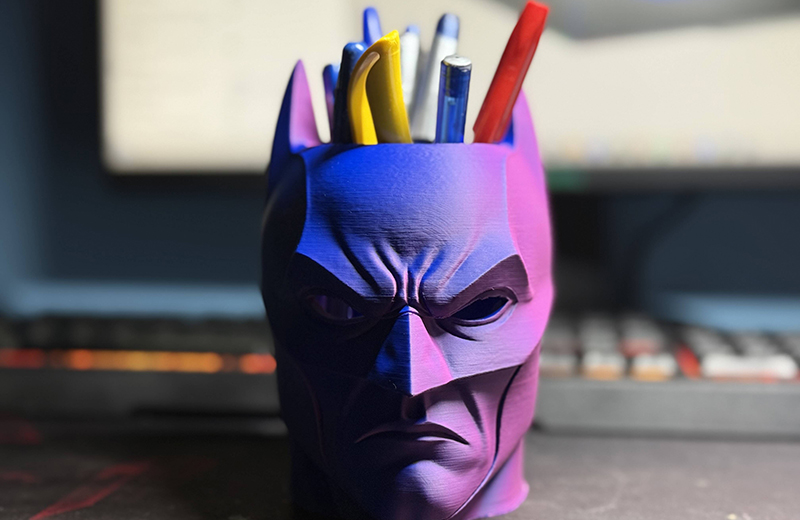

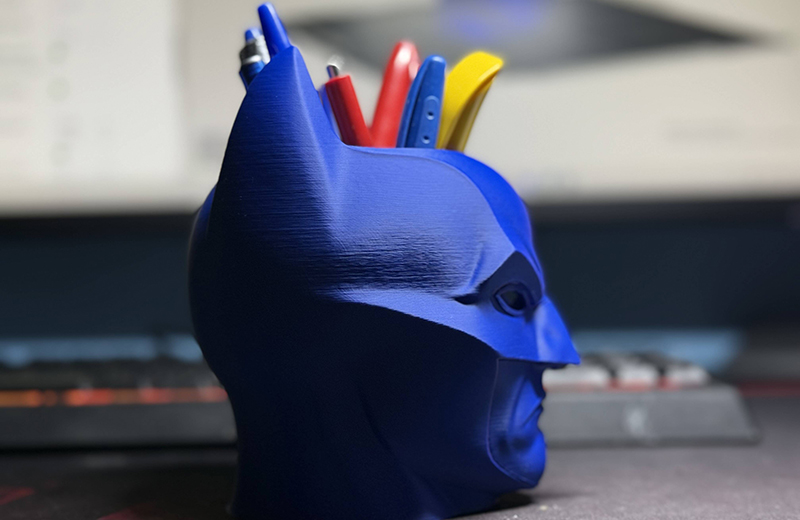

制作3D打印蝙蝠俠筆筒的手板模型，是將經典的超級英雄形象與日常實用功能相結合的一次有趣創作。它的核心在于平衡美觀的主題元素（如蝙蝠標志、頭盔造型）與實用的收納結構（如筒身高度、底部穩定性）。下面，我將為你系統地梳理從設計到成品的完整流程。
第一階段：設計構思與建模——讓英雄“站”起來
這個階段決定了筆筒最終是“神形兼?zhèn)洹边€是“徒有其表”。
功能與形態的平衡：首先要確保它首先是一個好用的筆筒。常規筆筒的開口直徑建議在8-15厘米，高度在10-15厘米，這樣能適配多數筆類且不易傾倒。你需要在這個基本尺寸框架內，融入蝙蝠俠的標志性元素，比如將筒身設計為蝙蝠俠的軀干，頭盔作為頂部裝飾，或者讓蝙蝠標志成為筒身的核心浮雕。底部一定要設計防滑結構，比如增加0.5-1厘米厚的底座或防滑紋理，讓它站得穩。
建模策略：如果你是從零開始建模，可以使用Blender或Fusion 360。關鍵技巧是將復雜的蝙蝠俠造型（如肌肉線條、披風褶皺）與規則的筆筒幾何體巧妙結合。例如，可以為筆筒設計一個可拆卸的“蝙蝠俠主題外殼”，降低建模難度。開口邊緣記得做0.5-1mm的圓角處理，避免劃傷手或筆。
“抄近道”的方案：如果不想完全自己建模，網上有很多現成的優秀模型資源。例如，有設計師分享了無需支撐的蝙蝠俠DC筆筒模型，打印配置建議為0.2mm層高和15%填充，非常方便。在平臺搜索“蝙蝠俠筆筒”，也能找到多種風格的STL文件供下載或參考。
第二階段：材料選擇——為不同用途“量體裁衣”
材料的選擇直接決定了筆筒的手感、成本和耐用度。
PLA（聚乳酸）：這是最常見、性價比最高的選擇，尤其適合新手和普通桌面擺件。它顏色豐富、打印難度低，做出來的筆筒表面光滑。缺點是強度中等，長期暴曬或放在高溫（>60℃）環境下容易變形。如果你打印的是PLA材質，用來放日常的中性筆、鉛筆完全沒問題。
ABS（丙烯腈丁二烯苯乙烯）：如果你的筆筒需要更高的韌性和耐用性，比如要放在辦公室頻繁使用，甚至偶爾不小心被摔落，ABS是更合適的選擇。它能抵抗一定沖擊，且耐溫性更好（-40~100℃）。但打印時需要加熱床防止翹邊，且表面可能需要打磨處理。
PETG（聚對苯二甲酸乙二醇酯）：它結合了PLA的易打印性和ABS的韌性，耐水性好，表面有光澤。如果你的設計里有精細的鏤空或薄壁結構，PETG是不錯的候選者。
木質PLA：如果你想要一種獨特的復古或自然風格，可以試試這種復合材料。它打印后有真實的木紋質感，甚至能打磨上色，非常適合制作有格調的文創禮品。
第三階段：打印參數與工藝——把想法“打”出來
參數設置是連接數字模型與實物手板的橋梁。
核心參數設置：
層高：追求表面光滑選0.1-0.2mm；快速打印可選0.2-0.3mm。
填充率：對于純筆筒，30%-50%的填充率既能保證強度又省材料。如果模型本身有較厚的裝飾結構，可以適當降低。
外殼層數：建議設為3-4層，確保筆筒外壁結實耐用。
支撐：這是處理復雜造型（如蝙蝠俠的披風、尖耳朵）的關鍵。優先選擇樹狀支撐，它與模型的接觸面積小，更容易拆除且痕跡少。好消息是，有些專門設計的蝙蝠俠筆筒模型是無需支撐的，能省去不少后期清理的麻煩。
打印方向：盡量讓筆筒的主要受力方向（如豎直的筒壁）與打印層紋方向一致或呈一定角度，以增強強度。通常將筆筒底部朝下平放打印最穩定。
第四階段：后處理——從“毛坯”到“精品”
打印完成只是第一步，精細的后處理能讓手板脫胎換骨。
基礎修整：先用剪鉗和刻刀小心拆除支撐。然后用砂紙從400目開始，逐步過渡到800目、1000目以上，對表面進行濕磨，消除層紋和支撐痕跡。
上色與涂裝：這是讓蝙蝠俠“活”起來的關鍵。
底漆：噴涂一層水補土或啞光黑底漆，可以統一底色并遮蓋細微瑕疵，同時增強后續顏色的附著力。
上色：PLA/PETG材質適合用丙烯顏料或水性漆手涂或噴涂。你可以為盔甲噴涂經典的黑色或灰色，用細筆蘸取金色或銀色顏料勾勒腰帶、標志等細節。
保護與效果：最后噴涂一層保護漆（啞光或半光）。如果想做舊化效果，可以用石墨粉混合凡士林涂抹在邊緣和凹陷處，營造出戰斗磨損的滄桑感，讓作品更具質感。
