行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 38cm*2cm*13cm
后處理: 噴油
案例介紹

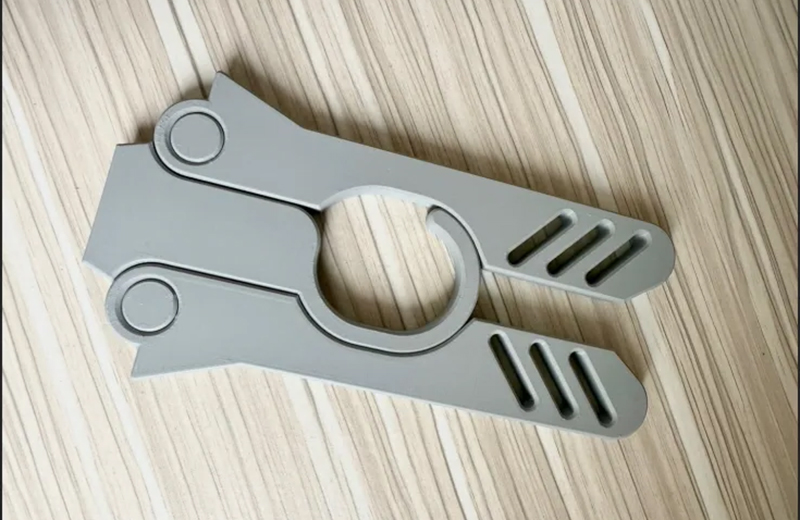

制作3D打印折疊衣架的手板模型，核心在于驗證它的折疊機構是否順滑可靠、展開后的承重能力是否足夠，以及收納狀態是否真如設計般便攜。
下面系統梳理制作流程，重點聚焦在活動關節的設計和功能驗證上。
第一步：明確設計目標與結構原理
折疊衣架的設計出發點，決定了它最終的形態。需要先想清楚：它是為了旅行便攜，還是為了晾曬大件衣物？
一個經典的設計思路是仿生翼形結構。有項目團隊就曾模仿鳥翼的折疊原理，設計出一款衣架：展開后直徑超過一米，可以晾曬大型衣物；折疊后只有約1.5升礦泉水瓶大小，非常方便收納。這種設計通常包含中心滑塊、支撐桿、上下內桿等零件，通過滑動和旋轉實現展開與收攏。
如果希望跳過復雜的設計環節，網上也有現成的成熟方案可供參考。例如，有設計師分享了一款基于Simone Giertz眾籌項目改編的3D打印折疊衣架，打印配置清晰，可以直接下載使用。
第二步：材料選擇——功能與耐用性的平衡
折疊衣架的活動關節和承重部位是受力核心，材料選擇需要格外謹慎。
PLA（聚乳酸）：這是最常見、最易打印的材料，適合初期的尺寸驗證和結構原理測試。用它打印的衣架可以確認折疊機構能否正常開合、各零件是否匹配。但它有兩個明顯短板：一是耐熱性差（超過60℃就易變形），不適合暴曬或放暖氣旁；二是材質偏脆，關節部位反復彎折可能斷裂。因此，PLA只適合做“概念驗證”，不建議作為最終功能件。
PETG（聚對苯二甲酸乙二醇酯）：這是折疊衣架更理想的功能手板材料。它結合了PLA的易打印性和ABS的強度，具備出色的韌性、抗沖擊性和防潮性。用它打印的衣架關節更耐彎折，主體能承受更大重量，且耐溫可達80℃左右，基本滿足日常使用需求。有經驗的用戶也推薦用PETG來延長衣架的使用壽命。
ASA（丙烯腈-苯乙烯-丙烯酸酯共聚物）：如果衣架需要長期戶外使用，比如晾曬在陽臺或院子里，ASA是最佳選擇。它擁有優異的抗紫外線老化能力，長期日曬也不易褪色、變脆。
TPU（熱塑性聚氨酯）：這種柔性材料可以在特定位置發揮作用。比如在衣架的掛鉤根部或肩部接觸點，設計一小段TPU結構，可以增加彈性緩沖，防止掛繩滑脫或保護衣物。
第三步：打印參數設置——精度決定順滑度
折疊衣架的零件之間需要精密配合，參數設置直接影響開合手感。
以下是來自一個成功案例的打印配置，可以參考：
層高：0.2mm，兼顧打印速度和表面質感。
墻數（外殼層數）：3層，確保零件外壁足夠結實，尤其是受力部位。
填充率：30%，建議選擇立方體或gyroid填充圖案，在強度和重量之間取得平衡。
支撐：是。打印時需要在螺絲孔等懸空位置添加支撐。一個技巧是：將支撐與物體的XY距離設為1mm，這樣支撐既起到作用，又不會緊貼孔壁導致拆除困難。對于底部圓形部分，使用標準支撐即可。
第四步：裝配與功能測試
打印完成后，需要經過裝配和測試才算真正完成。
功能驗證：
折疊順滑度：反復開合10-20次，感受關節處是否有卡頓、異響或松動。如果過緊，可能是配合公差偏小，可適當打磨接觸面；如果過松，則需要重新調整模型間隙。
承重測試：掛上濕毛巾或幾件T恤，觀察衣架主體是否明顯變形，關節處是否穩定。PETG材質通常能承受常規衣物的重量。
穩定性測試：將衣架放在光滑或不平的表面，檢查掛鉤是否容易脫落，底座是否穩固。
核心避坑指南
PLA慎用：如果最終目標是做一個真正能用的衣架，不要滿足于PLA打印的樣品。它的脆性和低耐熱性會在實際使用中暴露問題。
關節間隙預留：在設計階段，活動關節處的零件之間務必預留0.2-0.4mm的裝配間隙，否則打印公差累積可能導致關節完全卡死。
支撐清理徹底：螺絲孔內的支撐殘留必須清理干凈，否則會阻礙螺栓旋入甚至損壞螺紋。
考慮層紋方向：設計零件時，盡量讓主要受力方向（如掛鉤的拉力方向）與打印層紋方向垂直或成一定角度，這樣可以最大限度地利用材料強度。
