全景工廠(chǎng)
行業(yè)案例
CASE
行業(yè)/分類(lèi)：其他手板模型加工
加工方式: 3D打印 使用材料: 樹(shù)脂
最小精度: 0.1mm 生產(chǎn)周期: 2~7天
產(chǎn)品尺寸: 12cm*8cm*15cm
后處理: 噴油

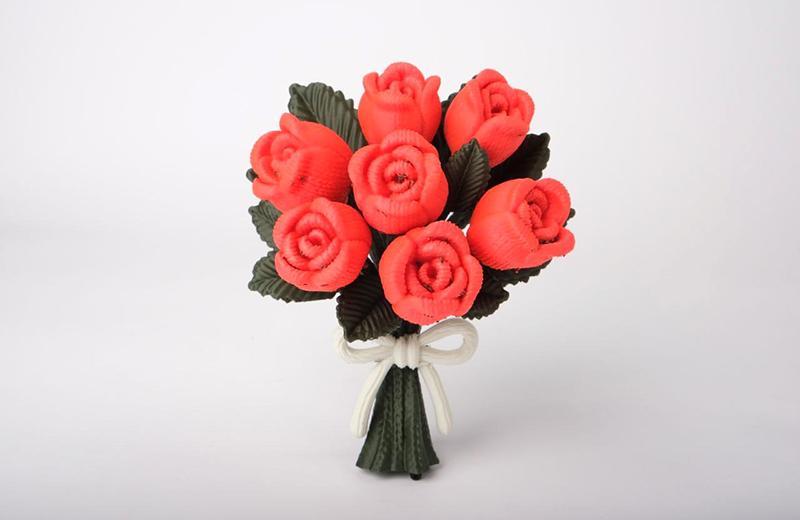

案例介紹
想打印一朵玫瑰，和之前的狐貍擺件思路是相通的，但因?yàn)榛ɑ艿奶厥庑螒B(tài)，在一些細(xì)節(jié)上需要更用心。下面還是沿著“模型準(zhǔn)備-工藝選擇-打印與后期”這條線(xiàn)，幫你把整個(gè)流程梳理一遍。
第一步：準(zhǔn)備玫瑰花模型
你可以從現(xiàn)成模型入手，也可以自己設(shè)計(jì)。如果對(duì)建模不熟悉，直接去MakerWorld、Cults這些模型網(wǎng)站下載是最高效的。搜索時(shí)關(guān)鍵詞可以具體些，比如“可動(dòng)玫瑰”、“半開(kāi)玫瑰”或“夜光玫瑰”。下載后，最好用Meshmixer之類(lèi)的工具快速檢查一下，確保模型沒(méi)有破面或法線(xiàn)錯(cuò)誤，避免打印時(shí)出問(wèn)題。
如果想做獨(dú)一無(wú)二的，可以試試自己建模。用Blender或ZBrush雕刻時(shí)，有幾個(gè)要點(diǎn)需要注意：
花瓣厚度：花瓣最薄的地方要留出至少0.5-1.0mm的厚度，不然太脆，一碰就斷。
花莖強(qiáng)度：花莖和花朵的連接處是受力點(diǎn)，可以適當(dāng)加粗或設(shè)計(jì)成漸變過(guò)渡，這樣會(huì)更結(jié)實(shí)。
紋理設(shè)計(jì)：如果想模擬花瓣的天然紋理，或者做一些“針織玫瑰”這種創(chuàng)意紋理，可以把網(wǎng)格、線(xiàn)圈這些細(xì)節(jié)設(shè)計(jì)在模型表面，但注意尺寸別太小，一般直徑在1-2mm左右，打印出來(lái)才清晰。
第二步：選對(duì)打印工藝
打印玫瑰，兩種工藝的側(cè)重點(diǎn)完全不同，主要看你想要什么效果。
SLA光固化是追求極致細(xì)節(jié)的首選。它能輕松實(shí)現(xiàn)0.05mm的高精度，打出來(lái)的花瓣表面光滑，幾乎沒(méi)有層紋，非常適合表現(xiàn)花瓣薄如蟬翼的質(zhì)感和微妙的褶皺。材料方面，用標(biāo)準(zhǔn)光敏樹(shù)脂就行，想更結(jié)實(shí)一點(diǎn)就用韌性樹(shù)脂，如果想追求花瓣的透光感，還可以試試透明樹(shù)脂。它的缺點(diǎn)是成本高，而且樹(shù)脂件比較脆，拿取時(shí)要小心。
FDM熔融沉積則更看重實(shí)用性和性?xún)r(jià)比。雖然表面會(huì)有層紋，但通過(guò)一些技巧也能做出不錯(cuò)的成品。比如把層高設(shè)到0.1mm，打印速度放慢到30-50mm/s，可以有效改善表面效果。材料上，PLA是最常見(jiàn)的，選擇“絲綢PLA”打出來(lái)的玫瑰會(huì)有一種溫潤(rùn)的光澤感，特別好看。用PETG的話(huà)韌性更好，花莖會(huì)更結(jié)實(shí)。社區(qū)里也有用戶(hù)分享，用啞光耗材打印，質(zhì)感最接近真實(shí)花瓣。
第三步：打印與后期處理
打印時(shí)的關(guān)鍵設(shè)置：
擺放與支撐：打印時(shí)最好把花朵呈45度角傾斜擺放，這樣可以減少懸空面積。支撐要選“樹(shù)狀支撐”，并把接觸點(diǎn)盡量放在花瓣內(nèi)側(cè)或紋理的縫隙里，這樣拆掉后疤痕更不明顯。
熱床附著力：特別是FDM打印細(xì)高的花莖時(shí)，很容易被噴嘴帶倒。有經(jīng)驗(yàn)的玩家建議加一個(gè)“裙邊”，能有效增加模型和熱床的接觸面積，防止翻車(chē)。
后處理是“變魔術(shù)”的步驟：
拆支撐與打磨：拆除支撐后，SLA模型用異丙醇清洗并二次固化，F(xiàn)DM模型則需要用砂紙打磨?？梢詮?00目粗砂紙開(kāi)始，逐步換到1200目甚至2000目細(xì)砂紙，把層紋磨平。打磨花瓣邊緣時(shí)要特別輕柔，別把形狀破壞了。
上色與強(qiáng)化質(zhì)感：先噴一層水補(bǔ)土，檢查表面是否平整。上色時(shí)，可以用干刷法在花瓣邊緣和紋理凹陷處掃上稍深的顏色，這樣立體感一下子就出來(lái)了。最后噴一層消光保護(hù)漆，可以消除塑料感，讓玫瑰看起來(lái)更真實(shí)。
一個(gè)特別的“熱塑”技巧：有些模型設(shè)計(jì)得很巧妙，花瓣和葉片是打印成扁平狀的，厚度只有0.2mm。打印完后，用吹風(fēng)機(jī)熱風(fēng)或60°C的熱水稍微加熱，就可以像捏真花一樣，輕松地把它們塑造成你想要的舒展姿態(tài)。這是個(gè)減少支撐、讓花朵形態(tài)更自然的好方法。
