行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 30cm*12cm*33cm
后處理: 打磨，噴油
案例介紹
1. 前期準備
需求確認：確定尺寸（常見 15–25cm）、精度（外觀 / 結構）、材料（PLA/ABS/ 光敏樹脂）、顏色。
軟件準備：
建模：Fusion 360、Blender、SolidWorks
切片：Cura、PrusaSlicer、Chitubox（SLA）
后處理：砂紙（240–2000 目）、打磨塊、噴漆 / 丙烯顏料、支撐去除工具
2. 3D 模型設計與優化

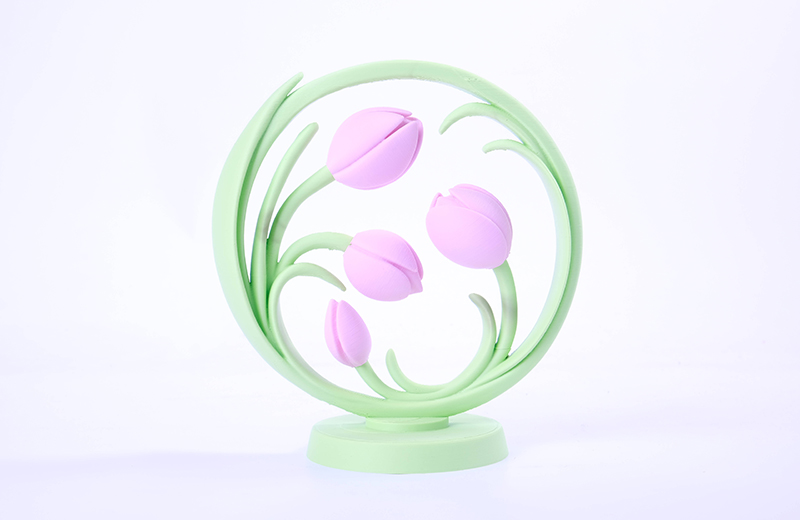

造型設計：繪制郁金香花瓣、花莖、圓環底座，注意過渡圓角與受力結構。
結構拆分：復雜造型分體打印（花瓣 / 花莖 / 底座），降低打印難度與支撐。
支撐規劃：花瓣與圓環接觸區、懸空結構添加可移除支撐；SLA 需支撐柱更細密。
文件導出：保存為 STL 格式，確保模型無破面、無重復面。
3. 切片參數設置（FDM/PLA 示例）
基礎參數
層高：0.12–0.2mm（精度優先）
壁厚：3–4 層（強度優先）
填充：15–25%（蜂窩 / 直線）
打印速度：40–60mm/s
溫度設置
噴頭：200–210℃
熱床：55–60℃（減少翹曲）
冷卻：風扇 70–100%（花瓣細節防變形）
支撐：
類型：樹狀支撐
支撐間距：1.5–2mm
支撐層數：2–3 層
4. 3D 打印執行
FDM 打印
調平熱床，裝入 PLA 耗材。
啟動打印，實時觀察第一層黏附、噴頭走線。
中途異常：堵頭→清噴頭；翹曲→加固熱床、降低速度。
SLA（光敏樹脂）打印
裝入樹脂，調平液面。
打印參數：層厚 0.05–0.1mm，曝光時間 3–8s。
打印完成后取出模型，沖洗去除未固化樹脂。
5. 后處理核心步驟
支撐去除：用鉗子、小刀小心移除支撐，避免劃傷表面。
打磨拋光：
粗磨：240–600 目砂紙打磨毛刺與臺階。
細磨：800–2000 目砂紙 / 打磨塊拋光至光滑。
上色 / 表面處理
噴漆：底漆→面漆→清漆（防刮）。
丙烯：直接手繪或打底后上色。
透明效果：透明樹脂 + 染色。
組裝：分體打印部件用膠水（ABS 用 ABS 膠、PLA 用瞬干膠）粘接固定。
6. 質量檢查與優化
檢查：尺寸精度、表面光潔度、結構強度、無裂紋。
優化：打印缺陷（拉絲、凹陷）→調整切片參數；表面粗糙→增加打磨 / 拋光步驟。
