行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 6cm*4cm*5cm
后處理: 噴油
案例介紹

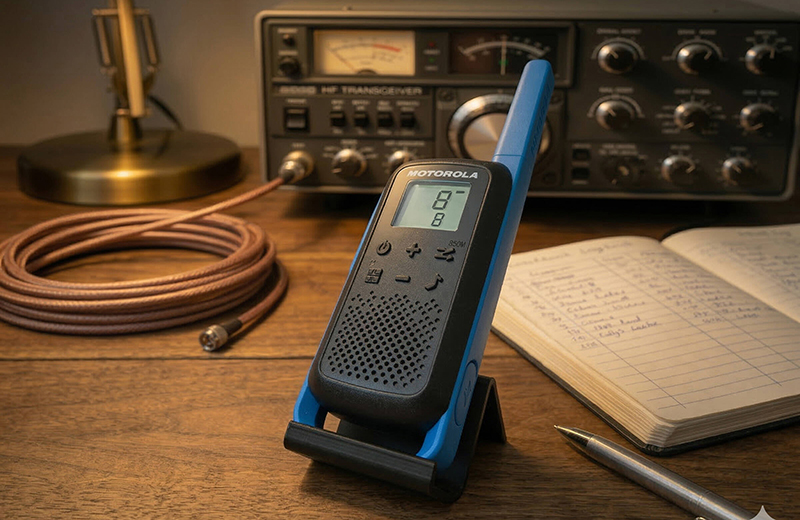

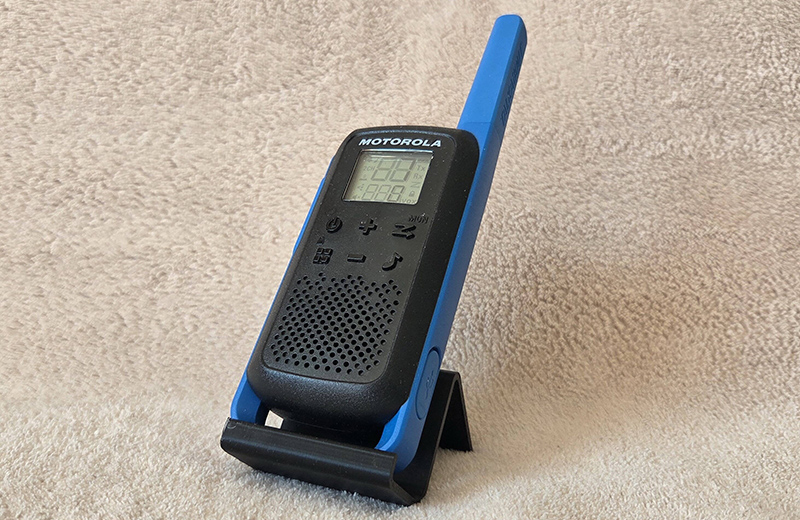

制作一款合格的3D打印對講機支架手板，本質上是一場將虛擬設計轉化為物理實物的精密工程。它不僅需要精湛的技術，更需要對材料、結構與工藝的深刻理解。以下是從建模到成型的完整實戰流程，助你打造出精準可用的功能樣件。
一、 前期籌備：定義需求與選材
動手之前，必須先明確支架的核心使命。它是用于單純的外觀展示，還是需要承受實際使用中的震動與重量？這決定了材料與工藝的選擇。如果側重外觀效果，需選用高精度的光敏樹脂，打印出的樣件表面細膩光滑，適合噴漆與展示；若為功能測試，追求強度與韌性，則 FDM 工藝下的 PETG 材料是首選，其具備良好的耐候性與抗沖擊性。同時，需精準測量機身尺寸，預留出安裝孔位與卡扣的公差，這是后續裝配能否順暢的關鍵。
二、 數字建模：構建靈魂骨架
模型是手板的藍圖。在專業的建模軟件中，需嚴格按照對講機的實際輪廓構建貼合的曲面。設計之初，就要考慮結構強度，在受力關鍵部位如懸臂、轉角處合理添加加強筋，避免單薄易碎。對于非受力的鏤空區域，則可以大膽減重，實現輕盈與美觀的平衡。完成建模后，務必進行模型檢查，修復所有破面與異常結構，確保模型無幾何錯誤，最終導出為 STL 格式，為接下來的打印做好準備。
三、 切片優化：編寫打印代碼
模型建好，接下來就是為打印機編寫指令。在切片軟件中，需要精細調整每一項參數。層高決定了表面的光滑程度，建議設置在 0.15 至 0.2 毫米之間，兼顧精度與效率。填充率則影響著樣件的結實程度，功能件通常選擇 30% 至 50% 的高密度填充。最為關鍵的是支撐結構，對于支架上超過 45 度的懸空部分，必須自動生成支撐，以防止打印過程中模型坍塌。完成參數配置后，導出 G 代碼，這便是連接數字模型與物理打印機的橋梁。
四、 正式打?。阂娮C層層成型
準備工作就緒，即可啟動打印。打印前需確保平臺清潔、調平，材料進料順暢。打印過程中，建議密切監控前幾層的狀態，這是模型能否成功附著的關鍵。打印過程中可能會遇到拉絲、層紋等小問題，需根據經驗微調參數。FDM 打印機通過熔融耗材層層堆疊，而樹脂打印機則通過光固化逐層凝固，無論哪種工藝，都需耐心等待打印完成，待平臺冷卻或樹脂固化后，方可將樣件取出。
五、 后處理：賦予完美質感
打印完成并非終點，后處理是賦予樣件生命的最后一步。首先需耐心地拆除所有支撐，F(xiàn)DM 打印件可用工具輔助剝離，樹脂件則需先用酒精清洗。隨后，用砂紙從粗到細逐步打磨，消除層紋與表面瑕疵，實現細膩的觸感。對于功能件，需用鉆頭精確擴孔，確保安裝孔位精準無誤。若追求更佳的視覺效果，還可進行噴漆、絲印等表面處理，最終完成與真機的裝配測試，驗證結構與功能的完美契合。
至此，一款集結構驗證與功能模擬于一體的對講機支架手板便已制作完成。這個過程既是技術的施展，也是匠心的體現，期待你的作品能完美適配，發揮實用價值。
