行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*5cm*2cm
后處理: 噴油
案例介紹

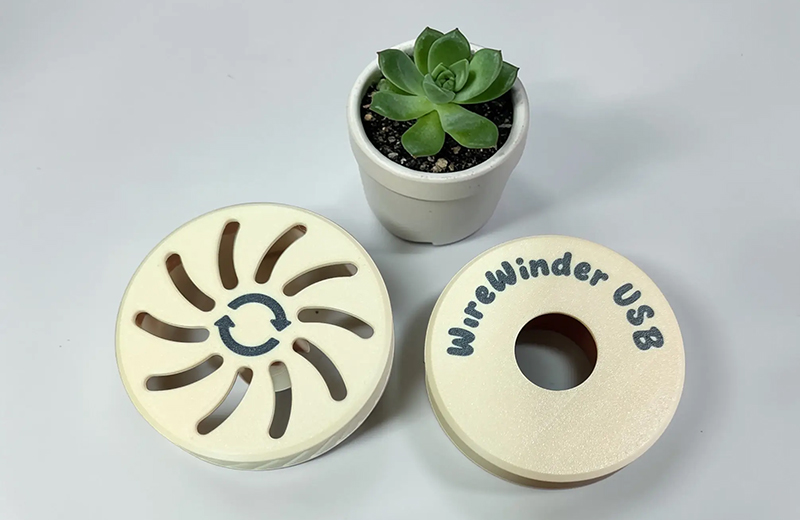

這款USB繞線器手板，核心是實現 “自動收線 + 便攜收納” 的功能，同時兼顧結構強度與使用手感。
一、設計與建模

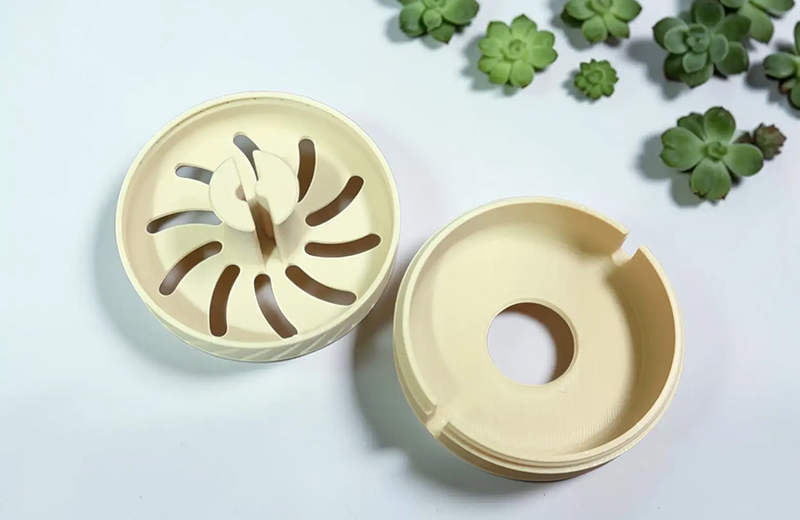

首先，要明確繞線器的核心功能：自動收納 USB 線，同時保持體積小巧。在 Fusion 360 或 SolidWorks 等軟件中，先繪制上下兩個圓形殼體，直徑需根據 USB 線的長度和粗細確定，確保線材能完全收納且不纏繞打結。中間的發條彈簧結構是關鍵，需要設計卡槽來固定彈簧兩端，同時預留出線口，讓 USB 線能順暢進出。建模時，要注意上下殼體的卡扣或螺絲孔位設計，方便后期組裝。建模完成后，需用 Meshmixer 等工具檢查模型，修復破面和重疊面，確保模型是 “流形” 的，避免打印失敗。
二、材料與工藝選擇
考慮到繞線器需要頻繁開合和日常攜帶，材料的韌性和耐磨性是關鍵。PETG是理想的選擇，它比 PLA 更堅韌，不易脆裂，且耐候性好，適合長期使用。如果追求更高的精度和表面質感，也可以使用 SLA 光敏樹脂打印，但樹脂件的韌性稍差，更適合作為展示手板。工藝上，F(xiàn)DM（熔融沉積成型）是最經濟高效的選擇，能夠很好地實現這種卡扣式組裝結構。
三、切片與打印準備
在 Cura 等切片軟件中導入 STL 文件，進行參數設置。為了保證殼體的強度和耐用性，建議將層高設置為 0.15-0.2mm，壁厚設置為 2-3 層，填充率為 30-40%。由于模型的出線口和卡扣部分屬于懸空結構，需要添加支撐。為了方便后處理，推薦使用易剝離的支撐材料或樹狀支撐，盡量減少支撐與模型的接觸面積。打印前，務必確保打印平臺清潔且調平，材料進料順暢，以避免打印過程中出現翹邊或斷料。
四、打印與后處理
啟動打印后，密切關注前幾層的附著情況，這是打印成功的關鍵。打印完成后，待平臺冷卻，小心地將上下殼體和內部結構取下。首先用剪鉗和美工刀仔細去除所有支撐，特別是出線口內部的支撐殘留，確保線材能順暢通過。然后，用 800 目到 2000 目的砂紙依次打磨模型表面，去除層紋和毛刺，使手感更加順滑。如果需要，還可以進行噴漆或染色處理，讓模型的顏色更加鮮艷均勻。
五、組裝與功能測試
后處理完成后，進行關鍵的組裝和功能測試。先將發條彈簧安裝到內部轉軸上，再將USB線按順時針方向纏繞在轉軸上，然后合上上下殼體，扣緊卡扣或擰入螺絲。測試時，輕輕拉出USB線，檢查是否能順暢伸展；松手后，觀察是否能自動收回。如果發現收線不順暢，可以輕微打磨出線口的邊緣；如果彈簧力度不足，則需要回到建模階段調整彈簧的尺寸和強度，重新打印優化版本，直到達到理想的使用體驗。
這款3D打印的USB繞線器手板，不僅是一個實用的小工具，更是對設計、材料和工藝的綜合考驗。通過不斷迭代優化，最終可以得到一個既美觀又耐用的日常好物。
