行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*5cm*6cm
后處理: 噴油
案例介紹

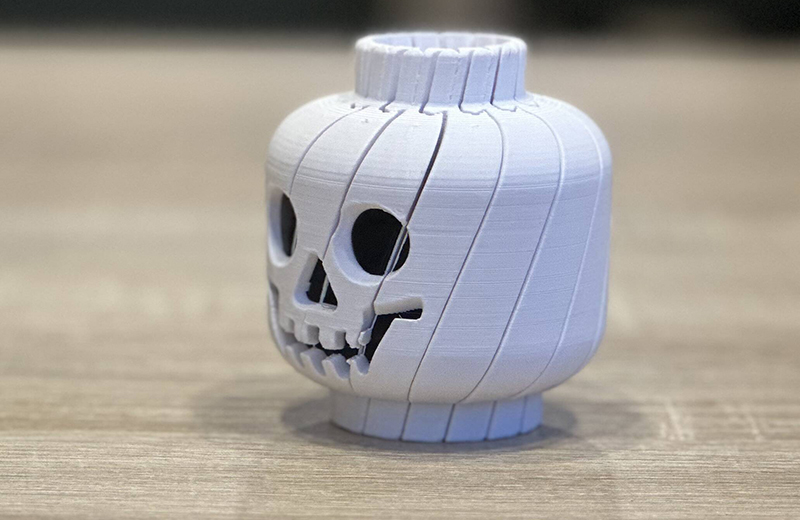

這款樂高風格的解壓玩具手板，核心是利用可拆分的拼接結構實現按壓、捏合的解壓手感，同時還原樂高頭部的經典造型。
一、設計與建模
首先，要明確這款解壓玩具的核心功能：通過多段拼接的 “裂紋” 結構，在按壓時產生輕微形變和回彈，帶來解壓的反饋感。在 Fusion 360 或 SolidWorks 等軟件中，先繪制樂高頭部的經典球形輪廓，再設計貫穿模型的多道 “裂紋” 分割線，將整體拆分為多個可活動的模塊。每個模塊之間需要設計細小的卡扣或榫卯結構，既能緊密拼接，又能在受力時輕微分離，釋放壓力。建模時，要注意頂部和底部的連接柱設計，以還原樂高的連接功能，同時確保內部中空，為形變預留空間。完成建模后，需用 Meshmixer 等工具檢查模型，修復破面和重疊面，確保模型是 “流形” 的，避免打印失敗。
二、材料與工藝選擇
考慮到解壓玩具需要反復按壓和捏合，材料的韌性和回彈性是關鍵。TPU（熱塑性聚氨酯）是理想的選擇，它具有優異的彈性和耐磨性，按壓后能快速回彈，非常適合制作解壓類玩具。如果追求更高的精度和表面質感，也可以使用 SLA 彈性樹脂打印，但成本會更高。工藝上，F(xiàn)DM（熔融沉積成型）是最經濟高效的選擇，能夠很好地實現這種多模塊拼接的復雜結構。
三、切片與打印準備
在 Cura 等切片軟件中導入 STL 文件，進行參數設置。為了保證模塊間的拼接精度和回彈效果，建議將層高設置為 0.15-0.2mm，壁厚設置為 2-3 層，填充率為 20-30%。由于模型的 “裂紋” 和面部鏤空部分屬于懸空結構，需要添加支撐。為了方便后處理，推薦使用易剝離的支撐材料或樹狀支撐，盡量減少支撐與模型的接觸面積。打印前，務必確保打印平臺清潔且調平，材料進料順暢，以避免打印過程中出現翹邊或斷料。
四、打印與后處理
啟動打印后，密切關注前幾層的附著情況，這是打印成功的關鍵。打印完成后，待平臺冷卻，小心地將模型取下。首先用剪鉗和美工刀仔細去除所有支撐，特別是面部鏤空和 “裂紋” 內部的支撐殘留，確保每個模塊都能自由活動。然后，用 800 目到 2000 目的砂紙依次打磨模型表面，去除層紋和毛刺，使手感更加順滑。如果需要，還可以進行噴漆或染色處理，還原經典的南瓜頭配色，讓模型更具辨識度。
五、功能測試與優化

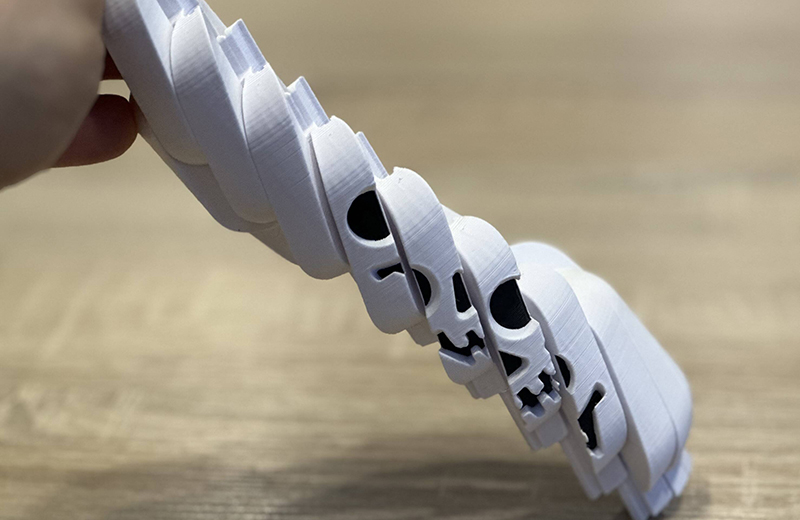

后處理完成后，進行關鍵的功能測試。用手輕輕按壓模型的不同部位，感受模塊間的分離和回彈反饋。如果發現拼接過緊或回彈無力，可以輕微打磨 “裂紋” 處的接觸面；如果模塊容易脫落，則需要回到建模階段調整卡扣的尺寸和強度，重新打印優化版本，直到達到理想的解壓手感。
3D打印的樂高解壓玩具手板，不僅是一個有趣的桌面擺件，更是對材料彈性和結構設計的巧妙應用。通過不斷迭代優化，最終可以得到一個既還原經典又解壓好玩的小玩具。
