行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 12cm*4cm*5cm
后處理: 噴油
案例介紹

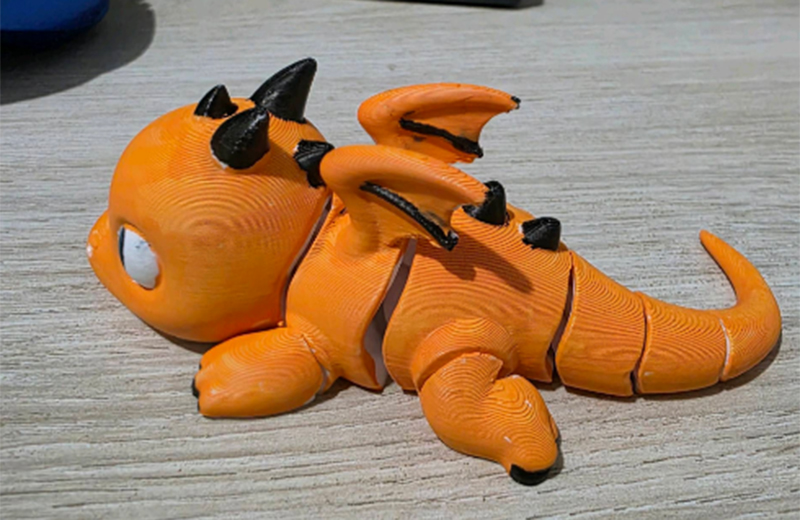

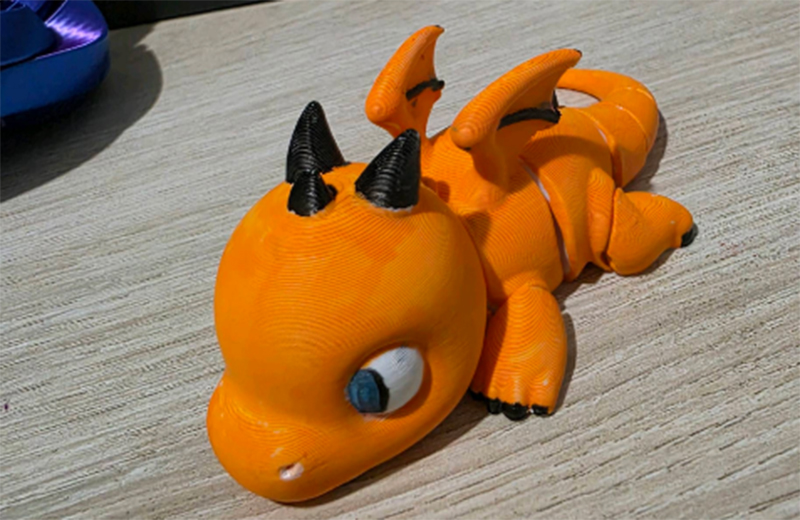

這款可活動的幼龍手板，核心是通過多段式關節結構實現靈活的擺姿效果，同時還原幼龍的萌系造型。
一、設計與建模
首先，要明確這款幼龍手板的核心功能：作為可動擺件，頭部、四肢、翅膀和尾巴都能靈活活動。在 Fusion 360 或 Blender 等軟件中，先繪制幼龍的整體輪廓，再將身體拆分為多個獨立模塊，包括頭部、軀干、四肢、翅膀和尾巴。每個模塊之間需要設計球窩關節或轉軸結構，既能保證活動范圍，又能在無外力時保持姿態。建模時，要注意細節刻畫，如頭部的尖角、背部的棘刺和翅膀的紋理，同時確保內部中空，減輕重量。完成建模后，需用 Meshmixer 等工具檢查模型，修復破面和重疊面，確保模型是 “流形” 的，避免打印失敗。
二、材料與工藝選擇
考慮到幼龍手板需要頻繁擺姿和日常展示，材料的韌性和表面質感是關鍵。PLA是入門首選，成本低、易打印，適合快速原型；若追求更高的強度和耐用性，PETG是更好的選擇，其韌性更佳，不易脆裂。如果追求極致的細節和光滑表面，也可以使用 SLA 光敏樹脂打印，但成本更高。工藝上，F(xiàn)DM（熔融沉積成型）是最經濟高效的選擇，能夠很好地實現這種多段式可動結構。
三、切片與打印準備
在 Cura 等切片軟件中導入 STL 文件，進行參數設置。為了保證關節的活動度和細節還原，建議將層高設置為 0.15-0.2mm，壁厚設置為 2-3 層，填充率為 20-30%。由于模型的翅膀、四肢和尾巴屬于懸空結構，需要添加支撐。為了方便后處理，推薦使用易剝離的支撐材料或樹狀支撐，盡量減少支撐與模型的接觸面積。打印前，務必確保打印平臺清潔且調平，材料進料順暢，以避免打印過程中出現翹邊或斷料。
四、打印與后處理
啟動打印后，密切關注前幾層的附著情況，這是打印成功的關鍵。打印完成后，待平臺冷卻，小心地將各個模塊取下。首先用剪鉗和美工刀仔細去除所有支撐，特別是關節內部和翅膀邊緣的支撐殘留，確保每個模塊都能自由活動。然后，用 800 目到 2000 目的砂紙依次打磨模型表面，去除層紋和毛刺，使手感更加順滑。如果需要，還可以進行噴漆或手繪上色，還原幼龍的橙黑配色，讓模型更具生動感。
五、組裝與功能測試
后處理完成后，進行關鍵的組裝和功能測試。先將各個模塊通過關節連接起來，確?；顒?dòng)順暢且不易脫落。測試時，嘗試擺出不同的姿勢，如抬頭、擺尾、展翅等，檢查關節的穩定性和活動范圍。如果發現關節過緊或過松，可以輕微打磨接觸面；如果模塊容易脫落，則需要回到建模階段調整關節的尺寸和強度，重新打印優化版本，直到達到理想的擺姿效果。
