精密數控加工手板模型，是產品開發過程中驗證設計、測試功能和展示外觀的關鍵環節。它通過CNC銑削、車削等減材制造方式，直接從實心材料中“雕刻”出高精度、高表面質量的樣件，廣泛用于汽車、醫療、消費電子等領域。

與3D打印手板相比，CNC手板的核心優勢在于材料性能——你可以直接使用最終產品所需的同款工程塑料或金屬材料，進行真實的結構和功能驗證。

一、兩種核心加工方式

精密數控加工手板主要有兩種方式，它們通常配合使用：

CNC銑削是加工復雜三維形狀的主力。通過三軸、四軸或五軸加工中心，可以從鋁、不銹鋼、ABS、POM等板材或塊材中銑削出包含曲面、斜孔、復雜型腔的零件。五軸聯動能一次裝夾完成多個面的加工，精度和效率最高，尤其適合汽車儀表盤、醫療器械外殼等復雜零件。

CNC車削則專門用于回轉體零件，如軸、盤、螺紋接頭等。通過數控車床配合動力刀座，可以在一臺機床上完成車外圓、車螺紋、銑扁位、鉆孔等復合加工，保證同軸度和位置精度。對于細長軸類手板，需要采用“一夾一頂”或跟刀架等工藝來防止彎曲變形。

二、如何保證精密加工

精密手板的精度通常要求達到IT6-IT7級公差，部分關鍵尺寸甚至需要控制在±0.005mm以內。要實現這樣的精度，需要從幾個方面系統控制：

首先是設備和環境。高精度手板需要五軸加工中心或高精度數控車床，主軸跳動和定位精度是硬指標。同時，加工環境需要恒溫恒濕，因?yàn)闇囟茸兓瘯?huì)導致鋼材和鋁材熱脹冷縮，直接影響尺寸精度。

其次是刀具與刀路。粗加工使用大直徑刀具高效去余量，精加工則換用小直徑刀具、采用小切深和高速銑削，以降低切削力、減少讓刀變形。刀路策略上，等高加工或擺線銑削能保持切削負載均勻，避免因突然過載產生震紋。五軸加工時，通過優化刀具姿態可以避免球頭刀“刀尖零線速”區域，獲得更好的表面光潔度。

最后是工藝與應力控制。金屬手板在粗加工后建議增加去應力退火或深冷處理，釋放內部應力，否則精加工后零件可能會彎曲變形。對于薄壁件或細長軸，需要設計輔助支撐（如工藝臺、支撐肋），加工完成后再切除。

三、常用材料與選擇

手板的材料選擇直接決定了它的用途：

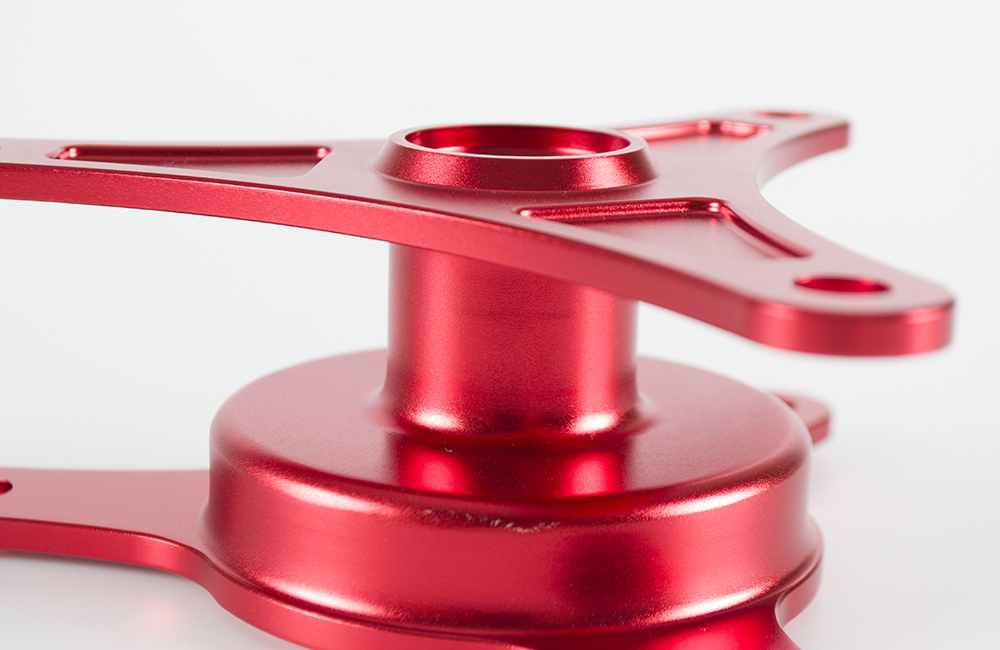

鋁合金（如6061、7075）：綜合性能最好，加工效率高、成本適中、重量輕、耐腐蝕，適合大多數外殼、支架類手板，表面可陽極氧化成各種顏色。

不銹鋼（如304、316L）：強度高、耐腐蝕，但加工難度大、成本高，適用于醫療器械、食品機械或需要高強度的結構件。

工程塑料：ABS適合外觀驗證，性價比高；PC透明或半透明，適合需要觀察內部結構的樣件；POM自潤滑、耐磨，適合齒輪、滑動件；PEEK耐高溫、高強度，適合替代金屬的精密部件。

鈦合金：比強度最高、生物相容性好，但加工極難、成本昂貴，主要用于航空航天或高端醫療植入物手板。

四、后處理工藝

精密加工完成后，手板通常還需要一系列后處理來達到最終效果：

去毛刺與拋光：去除機加工留下的銳邊、毛刺，對透明件或高光面進行打磨拋光，達到鏡面效果。

表面處理：噴砂獲得均勻啞光質感；陽極氧化用于鋁合金，可染色且耐磨；電鍍用于塑料件實現金屬光澤；噴涂可以實現任意顏色和特殊效果。

組裝與測試：將多個零件組裝成完整手板，驗證裝配關系，并進行必要的功能測試（如氣密性、耐溫性、力學性能）。

五、不同階段的手板策略

在產品的不同開發階段，手板的側重點也有所不同：

外觀手板：主要驗證造型、顏色和表面質感。推薦使用ABS或鋁合金，配合噴漆、陽極氧化等工藝，追求與最終產品高度一致的外觀效果。這類手板通常不需要嚴格的強度測試。

結構手板：主要驗證裝配關系、運動機構和尺寸精度。推薦使用與量產相同的材料（如鋁合金或工程塑料），確保公差控制在IT7級以內，重點測試卡扣、螺紋、轉軸等功能部位。

功能手板：需要進行實際工況測試，如受力、耐溫、耐腐蝕等。必須使用與量產完全一致的材料，并嚴格按照最終工藝進行加工和后處理，確保測試結果可靠。
